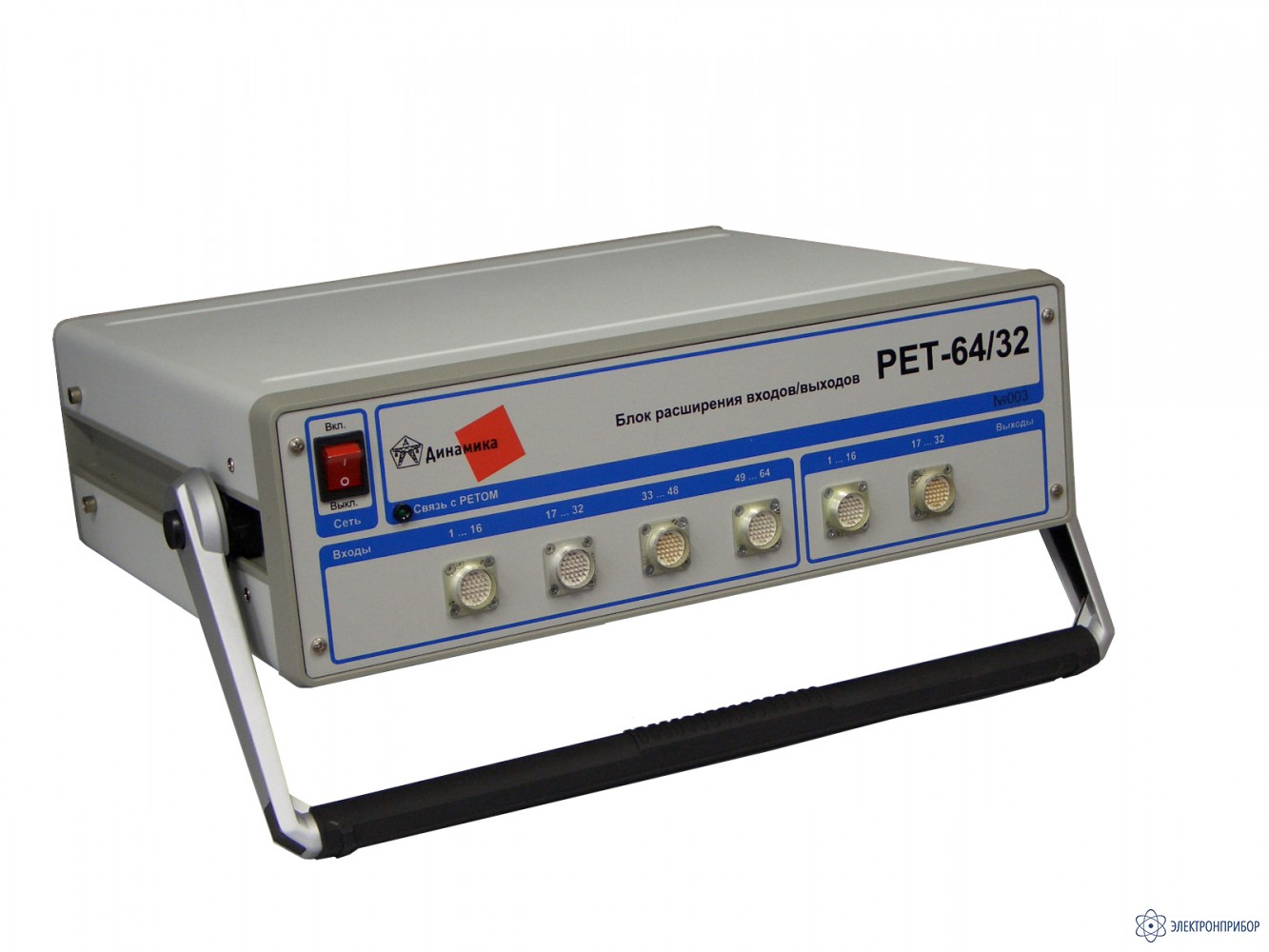

РЕТ-64/32 — блок расширения входов/выходов для РЕТОМ-51 и РЕТОМ-61

Сохранить в PDF Распечатать
  • Назначение блока РЕТ-64/32:

    Блок расширения входов/выходов РЕТ-64/32 предназначен для совместной работы с комплексом РЕТОМ-51 или РЕТОМ-61 и обеспечивает дополнительно 64 входа и 32 выхода.
    Блок РЕТ-64/32 необходим для более быстрой и качественной проверки сложных МП-терминалов. Параметры входов и выходов блока аналогичны параметрам входов и выходов РЕТОМ-51 и РЕТОМ-61.

  • Технические характеристики блока РЕТ-64/32:

    Параметр Значение

    Дискретные входы

    Количество 64
    Тип опрашиваемой цепи
    • "Сухой" контакт
    • контакт под напряжением
    • транзисторный ключ
    Максимальное напряжение постоянного тока на выходе, В 300
    Сопротивление порога входной цепи, кОм 2
    Пороговое напряжение входной цепи, В 7

    Контактные выходы

    Количество 32
    Нагрузочная способность (при напряжении до 50 В), мА, не более 100
    Коммуникационная способность контакта на переменном токе
    • ток, А
    • напряжение, В

    10
    250
    Мощность в цепи с резистивной нагрузкой, Вт
    • в цепи постоянного тока
    • в цепи переменного тока

    150
    1100
    Пороговый ток контактов, мА 10
    Время срабатывания/возврата, мс 10/12
    Длительно допустимый ток контактов, А 16

    Весогабаритные показатели

    Размеры, мм 520х160х450
    Масса, кг, не более 15

    Условия эксплуатации

    Диапазон температур окружающей среды, °С +5…+50
    Относительная влажность при 25°С, % не более 80
  • Комплект поставки РЕТ-64/32

    Наименование Количество
    1. Блок расширения входов/выходов РЕТ-64/32 1
    2. Кабель интерфейсный КИ-64/32.51 (связь с РЕТОМ-51) 1
    3. Кабель интерфейсный КИ-64/32.61 (связь с РЕТОМ-61) 1
    4. Кабель сигнальный КС-02 (подключение входов / выходов) 6
    5. Сумка РЕТ-64/32 1
    6. Сумка ЗИП РЕТ-64/32 1
    7. Кабель питания 220В 1
    8. Технический паспорт 1
  • Совместимость с РЕТ-64/32

    • Цена по запросу
