ИВПР 203М USB, ИВПР-203 М-USB, ИВПР203МUSB

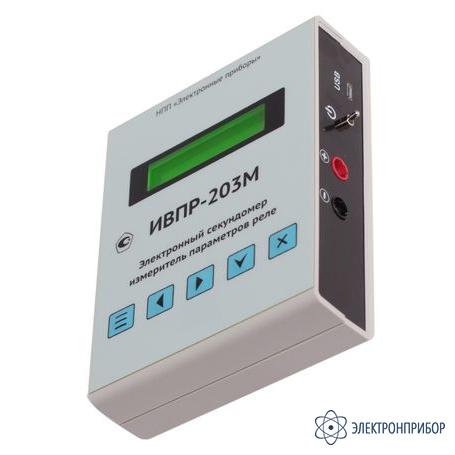

ИВПР-203М-USB — электронный секундомер-измеритель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      61837-15

    Назначение электронного секундомера-измерителя ИВПР-203М-USB:

    Электронный секундомер-измеритель временных параметров ИВПР-203М-USB - это универсальный малогабаритный прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М-USB обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении).

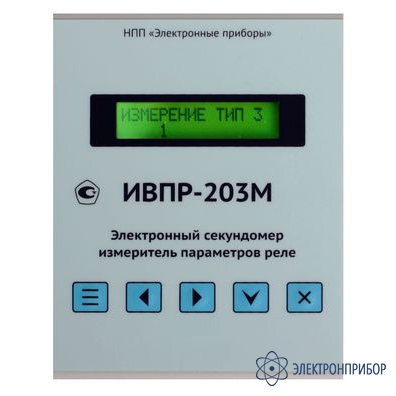

    Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.

    Возможна любая модификация прибора под задачи заказчика. В том числе - создание компьютерного программного обеспечения для автоматизации процесса измерений, интеграции прибора ИВПР-203М-USB в технологический процесс заказчика.

    ИВПР-203М-USB - следующее поколение модели ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения, повышенным удобством работы и возможностями вывода результатов измерений в компьютер и управления прибором с компьютера. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли, военно-промыленного комплекса, предприятиях концерна Росатом.

    Особенности электронного секундомера-измерителя ИВПР-203М-USB:

    • автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
    • одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
    • переключатель подавления дребезга контактов;
    • энергонезависимая память результатов на 100 измерений;

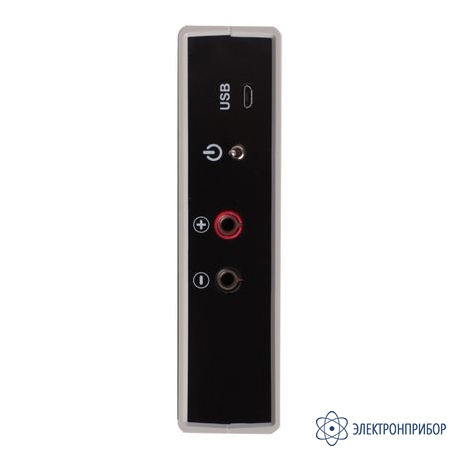

    • функции вывода результатов измерений на ПК через USB;
    • управление прибором с ПК - с помощью терминала, LabView, MathCad и прочее (наличие функции управления и её реализация обговариваются с заказчиком индивидуально).

    Назначение электронного секундомера-измерителя ИВПР-203М-USB:

    Электронный секундомер-измеритель временных параметров ИВПР-203М-USB предназначен для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф209, Ф291, Ф738, ФИВ, ИИВ, ДИИВ), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и пр., применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени переключения на резервное питание.

    Внесён в методику аттестации производителем машин трения ЧМТ-1 ОАО "РНТП "Нефтехиммашсистемы" в качестве рекомендованного средства измерения.

    Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.

  • Технические характеристики электронного секундомера-измерителя ИВПР-203М-USB:

    Параметр Значения
    Питание = 5 В, ~220 В
    Диапазон измерения длительности 0,2 миллисекунды - 999 999 секунд
    Базовая погрешность измеряемых величин:
    на постоянном токе
    на переменном токе

    ±0,01% ±1 мс
    ±0,01% +10 мс ±1/2 периода
    Размеры 140х110х35 мм
    Масса 0,3 кг
    Диапазон рабочих температур от +5 до +35 °С
  • Комплект поставки ИВПР-203М-USB

    Наименование Количество
    1 Секундомер-измеритель электронный ИВПР-203М-USB 1
    2 Блок питания стабилизированный 1
    3 Паспорт 1
    4 Методика поверки 1
    5 Кабель USB A – USB B, 1 м 1
    6 Компакт-диск с ПО (терминальная программа вывода данных результатов измерений) 1
  • Файлы для ИВПР-203М-USB

Файлы для ИВПР-203М-USB
