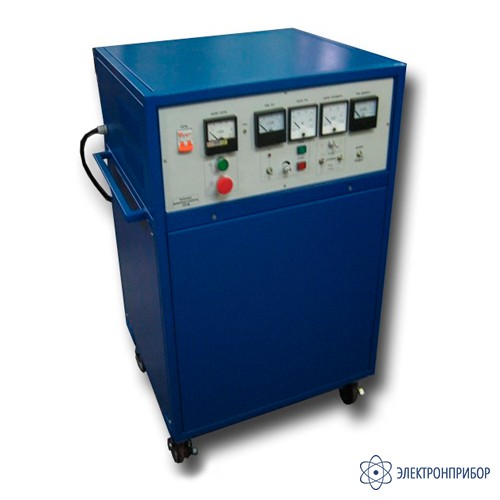

АПУ-2М — установка прожигающая (прожиг-дожиг кабельных линий напряжением до 30 кВ, током до 80 А)

Сохранить в PDF Распечатать
  • Назначение прожигающей установки АПУ-2М:

    Установка прожигающая АПУ-2М (далее «Установка») предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами. «Установка» позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. «Установка» имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ». Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).

    Особенности прожигающей установки АПУ-2М:

    • В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжениевнешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД;
    • Время работы не ограничено;
    • Переключение ступеней осуществляется без разрыва дуги в момент переключения;
    • Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
    • Встроенный дожиг.

    Прожигающая установка может быть выполнена в виде отдельных блоков (управления и силового), а также смонтирована на выкатной тележке в едином корпусе.

  • Технические характеристики прожигающей установки АПУ-2М:

    Параметр Значение
    Напряжение питания 220В ±10%, 50Гц или 380В ±10%, 50Гц
    Потребляемая мощность, кВт 7,5
    Максимальный ток потребления (режим КЗ), А 32
    Максимальное напряжение на выходе, В 30000
    Максимальный ток   дожига, А 80
    Ступени прожига: Максимальное напряжение ступени в режиме «Прожиг», В Номинальный ток в режиме «Прожиг», А
    Ступень 1 30000 2,2
    Ступень 2 17000 4
    Ступень 3 8000 4,2
    Ступень 4 5000 6,4
    Ступень 5 1700 8,4
    Ступень 6 1000 11
    Ступени дожига Максимальное напряжение ступени в режиме «Дожиг»,
    В
    Номинальный ток в режиме «Дожиг», А
    Ступень 1 300 55
    Ступень 2 180 80
    Переключение ступеней Ручное – дистанционное:
    тумблера или галетный переключатель.
    Тип высоковольтного   трансформатора Маслонаполненный трансформатор
    Габаритные размеры, мм, не более Блок управления 60х55х23 / Силовой блок 60х40х45
    Масса, кг, не более Блок управления 45 / Силовой блок 150
  • Комплект поставки АПУ-2М

    Наименование Количество
    1. Блок управления 1
    2. Блок силовой 1
    3. Кабель питания – 5 м 1
    4. Комплект соединительных кабелей – 2 м 1
    5. Провод заземления блоков 2
    6. Руководство по эксплуатации 1

    По желанию заказчика, возможна поставка высоковольтных кабелей и барабанов под них.
