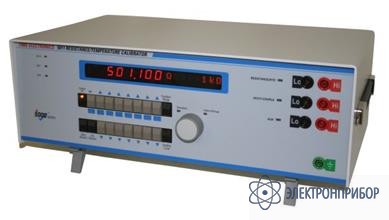

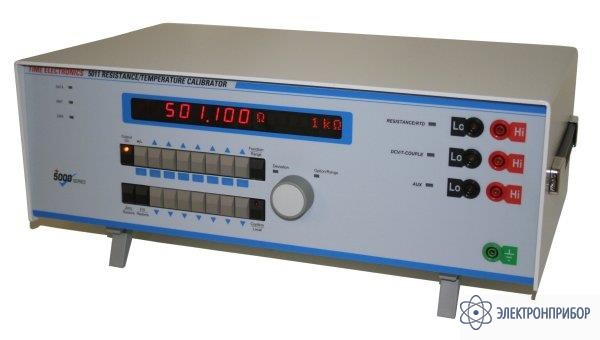

TE5011 — калибратор сопротивления/температуры (1-120МОм)

Сохранить в PDF Распечатать
  • Назначение калибратора сопротивления/температуры (1-120МОм) TE5011

    Калибратор TE5011 представляет собой источник программируемого сопротивления/платинного термометра сопротивления. С учетом добавления постоянного напряжения, моделирования термопары и постоянного тока, модель 5011 является многофункциональным калибратором температуры.

    Описание калибратора сопротивления/температуры (1-120МОм) TE5011

    Стандартным являются высокие показатели сопротивления с погрешностью 0.01% и разрешением в 1мОм в диапазоне 50Ом – 1кОм.

    Простое управление с передней панели позволяет пользователю быстро устанавливать требуемые функции и выходные значения. С помощью ручки вращения девиации пользователь может четко регулировать выходное значение в процентах (+/-9.99%). Вся информация отображается на удобном в использовании светодиодном дисплее.

    Стандартно, для программирования модели TE5011 используется командная структура SCPI. TE5011 также поддерживает старейшие командные установки 9811/19/20, что делает его идеальным замещением для данных моделей.

    Опция постоянного напряжения/термопары обеспечивает источник постоянного напряжения (+/- 20В) и моделирует термопары типа K, J, T, R, S, N, E и B.

    Опция постоянного тока также доступна с источниками до 220 мА, что делает модель TE5011 идеальной для точной калибровки технологического контроля.

    Также доступна опция частоты 0.1 Гц – 10 МГц (с периодом 100нсек – 10сек). Выходное значение варьируется с наилучшим разрешением в 0.1Гц.

    Упрощенный процесс калибровки

    Подключите калибратор TE5011 к ПК/ноутбуку (посредством RS233, GPIB или USB) с установленным на нем программным обеспечение Time Electronics EasyCal и автоматизируйте калибровочный процесс. Увеличьте скорость калибровки и согласованность результатов; изготовьте калибровочные сертификаты и протоколы,соответствующие стандартам качества ISO 9001.

    Особенности калибратора сопротивления/температуры (1-120МОм) TE5011

    • Диапазон сопротивления 1 Ом – 120 МОм
    • Моделирование платинового термометра сопротивления
    • Моделирование термопары
    • Опции постоянного напряжения и тока
    • Опция частоты 10 МГц
    • Порты RS232/GPIB/USB
    • Управление с передней панели
  • Технические характеристики калибратора сопротивления/температуры (1-120МОм) TE5011

    Сопротивление
    Диапазон Погрешность Разрешение
    1Ом – 20Ом 0.01% +/- 5мОм 1Ом
    20Ом – 99.999Ом 0.01% +/- 5мОм 1мОм/5мОм*
    100Ом – 999.999Ом 0.01% +/- 5мОм 1мОм
    1кОм – 9.999кОм 0.02% +/- 20мОм 1Ом
    10кОм – 99.999кОм 0.01% +/- 1Ом 1Ом
    100кОм – 999.99кОм 0.01% +/- 10Ом 10Ом
    1MОм – 9.9999MОм 0.02% +/- 100Ом 100Ом
    10MОм – 120MОм 0.1% +/- 1кОм 1кОм
    Параметр Значение
    Температурный коэффициент менее 50 ppm/ ºC
    Номинальная мощность 0.1 Вт/резистор
    Макс. напряжение 250 В
    Время включения сопротивления < 250 мксек
    Рабочее время < 300 мсек
    Отклонение конечного сопротивление < 2.5мОм
    *Разрешение установок выходного значения ниже 50Ом составляет 5мОм

    Моделирование платинового термометра сопротивления
    Тип RTD Коэф. альфа Диапазон Погрешность
    Pt100 0.003850 -180 (-) -100ºC 0.1ºC
    Pt100 0.003850 -100 (-) 850ºC 0.05ºC
    Следует отметить, что погрешность моделирования платинового термометра сопротивления определена погрешностью таблиц платинового термометра сопротивления (BS EN 60751), изданных Британским институтом стандартов. Калибратор TE5011 использует точное цифровое преобразование таблиц в значения выходного сопротивления, которые соответствуют погрешностям, указанным в таблице.

    Частота/период
    Диапазон Погрешность
    0.1Гц – 10МГц / 100нсек -10сек 20ppm

    Моделирование термопары
    Тип Диапазон ºC Погрешность ºC
    J -210 - 150 / 150 - 1200 0.15 / 0.3
    K -270 - 190 / 190 - 1250 0.5 / 0.6
    T -200 - 150 / 150 - 400 0.4 / 0.5
    R -50 - 800 / 800 - 1750 0.8 / 2.0
    S -50 - 850 / 850 - 1750 0.9 / 2.0
    B 100 - 1200 / 1200 - 1800 1.0 / 2.0
    N -270 - 260 / 260 - 1300 0.5 / 0.4
    E -50 - 1000 0.3

    Компенсация холодного спая +/- 0.5ºC (по отношению к внешним изменениям менее +/- 1ºC при 23 ºC).

    Погрешность моделирования термопары определяется погрешностью функции постоянного напряжения 5011 и погрешностью стандартных таблиц термопары (BS EN 60584-1), изданных Британским институтом стандартов.

    Калибратор TE5011 использует точное цифровое преобразование таблиц в уровни выходного напряжения, которые соответствуют погрешностям, указанным в таблице.

    Постоянное напряжение
    Диапазон Погрешность Разрешение
    20мВ 100ppm + 4мкВ 100нВ
    200мВ 30ppm + 6мкВ 1мкВ
    25ppm + 20мкВ 1мкВ
    20В 25ppm + 100мкВ 10мкВ

    Постоянный ток (совместно с напряжением: 11В)
    Диапазон Погрешность Разрешение
    200мкА 150ppm + 15нА 1 нА
    2мА 100ppm + 40нА 10 нА
    22мА 80ppm + 200нА 10 нА
    200мА 80ppm + 3мкА 100 нА

    *Технические характеристики применяются для диапазона от 10 до 100%. 10% сверх диапазона

    Общие характеристики
    Параметр Значение
    Мощность 110 В - 240 В переменного тока, 50/60 Гц. 30 ВA
    Рабочая температура 0-45 ºC. 22 ºC +/- 3 ºC полных технических характеристик
    Габариты Ш 450 x Г 272 x В 152мм
    Вес 7 кг
    Дополнительные опции Постоянное напряжение и моделирование термопары, постоянный ток, частота 10МГц. Калибровочные сертификаты, соответствующие требованиям N.P.L. или UKAS. Комплект крепления в стойке
  • Комплект поставки TE5011

    Наименование Количество
    Калибратор сопротивления/температуры (1-120МОм) ТE5011 1
  • Дополнительная комплектация TE5011
