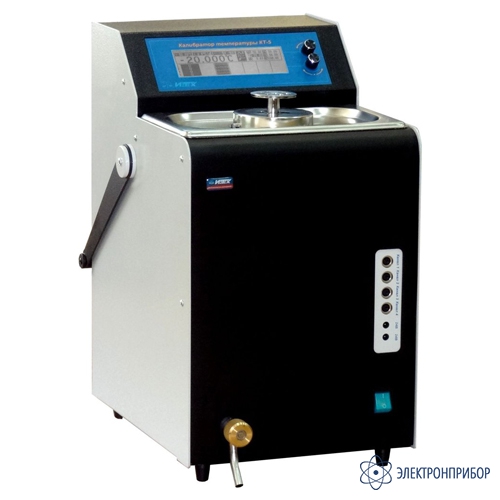

КТ-5.5 — калибратор температуры жидкостный (-20...+150°С)

Код товара: 50994
  • 65779-16

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      65779-16 до 05.12.2026

    Сертификаты

    Назначение калибратора температуры жидкостного (-20...+150°С) КТ-5.5:

    • термопреобразователей сопро­тивления (ТС);
    • термоэлектрических преобразователей (ТП);
    • цифровых термометров;
    • термопреобразователей с унифицированным токовым выходным сигналом;
    • жидкостных стеклян­ных термометров;
    • комплектов разностных термо­метров сопротивле­ния для теп­лосчет­чиков, в том числе с небольшой (20 мм) погружаемой ча­стью;
    • эталонных (2-го и 3-го разрядов) термо­метров со­противле­ния;
    • равноделенных жидкостных стеклян­ных термо­метров, манометрических термометров.

    Свойства калибратора температуры жидкостного (-20...+150°С) КТ-5.5:

    • Высокая стабиль­ность поддержания тем­пе­ра­туры;
    • Малые температур­ные градиенты;
    • Большая максимальная глубина погруже­ния дат­чика;
    • Малая минимальная глубина погружения дат­чика;
    • Отсутствие волн на поверхности тепло­но­сителя;
    • Произвольная форма поверяемых датчи­ков;
    • Встроенный четырехканальный прецизионный измеритель;
    • Два встроенных блока питания с напряжением 24В постоянного тока;
    • Малый объем жидкости;
    • Поверхность теплоносителя выше по­верх­ности стола термо­стата;
    • Небольшие размеры и вес.

    Описание калибратора температуры жидкостного (-20...+150°С) КТ-5.5:

    Калибраторы температуры жидкостные КТ-5.5 предна­значены для воспроизведения темпе­ратуры в диапазоне -20… +150°С и представляют собой прецизионный переливной термостат со встроенным эталонным платиновым термометром сопротивления. КТ-5.5 используются в каче­стве поверочной установки для определения номи­нальных ста­тических характеристик преобра­зования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-5.5 удовлетворяют требованиям к эталонам 2го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.

    Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

    Калибраторы температуры КТ-5.5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика по­верки». Технические характеристики калибраторов позволяют производить поверку термометров сопротивле­ния классов допуска «AA», «A», «B» и «C». Важ­ной осо­бенно­стью КТ-5.5 является высокие (нормированные) метрологические ха­рактеристики в припо­верх­ност­ном слое, что позволяет поверять ТС и комплекты разностных ТС с небольшой погру­жаемой ча­стью.

    Вы­сокие метрологические характеристики позволяют использовать КТ-5.5 (при условии использова­ния металлического выравнивающего блока) для по­верки и ка­либровки эталонных (2-го и 3-го разрядов) термо­преобразователей сопро­тивле­ния и рав­но­деленных жидкостных стеклян­ных термометров с ценой деления 0.01°С.

    В качестве теплоно­сителя в зависимости от вос­производимых температур используются: эти­ло­вый спирт (-20… +5°С), дистиллированная вода (+5… +90°С) и крем­нийорга­ни­ческая жид­кость марки ПМС-10 (0… +150°С).

    На дисплее КТ-5.5 отобра­жаются: текущая температура; текущая тем­пера­тура поддержания (уставка); время с момента выхода калибратора на уставку; мощность нагрева (охлаждения); ско­рость нагрева (охлаждения); количество фикси­рованных уставок; время нахождения на ус­тавке до автоматического перехода к сле­дующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя.

    Установка тем­пера­тур поддержания (уставок) и режимы ра­боты задаются либо при помощи двух ручек управле­ния, либо при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

    Рис. 1. Программное обеспечение КТ-5

    Калибраторы температуры КТ-5.5 имеют шесть задаваемых пользователем фик­сированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме по­следо­вательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке зада­ется пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01°С. После выхода калибратора на уставку результаты измерений прецизионного измерителя начинают отображаться на дисплее. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-5.5 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-5.5 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске термостата отображаются на его дисплее.

    Рис. 2. Поверхность теплоносителя (перелив)

  • Технические характеристики калибратора температуры жидкостного (-20...+150°С) КТ-5.5:

    Параметр Значение
    Полный диапазон воспроизводимых температур, °С -20...+150
    Допускаемая погрешность воспроизведения температуры, °С 0.04
    Теплоноситель - этиловый спирт
    Диапазон воспроизводимых температур, °С -20...+5
    Стабильность поддержания температуры, °С ±0.01
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    на глубине от 10 до 30 мм ±0.01
    на глубине от 30 до 300 мм ±0.01
    Теплоноситель - дистиллированная вода
    Диапазон воспроизводимых температур, °С +5...+90
    Стабильность поддержания температуры, °С ±0.01
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    на глубине от 10 до 30 мм ±0.01...±0.02 *
    на глубине от 30 до 300 мм ±0.005
    Теплоноситель - ПМС-10
    Диапазон воспроизводимых температур, °С 0...+150
    Стабильность поддержания температуры, °С ±0.01
    Неравномерность температурного поля в рабочем пространстве, не более, °С
    на глубине от 10 до 30 мм ±0.01...±0.02 *
    на глубине от 30 до 300 мм ±0.01
    Погрешность непосредственного сличения термопреобразователей в металлическом блоке, °С ±0.001
    Время выхода на заданную температуру, мин 120
    Рабочее пространство
    Диаметр, мм 50
    Глубина, мм от 10 до 300
    Объём заливаемого теплоносителя, л 1.7
    Характеристики прецизионного измерителя
    Количество каналов измерений 4
    Ток питания ТС, мА 0.2
    Диапазон измеряемого сопротивления, Ом 0.01...1500
    Пределы допускаемой основной погрешности, Ом ±(0.001+2• 10-5•R)
    Диапазон измеряемого напряжения, мВ -300...+300
    Пределы допускаемой основной погрешности, мВ ±(0.001+10-4•|U|)
    Диапазон измеряемой силы тока, мА -30...+30
    Пределы допускаемой основной погрешности, мА ±(0.0005+10-4•|I|)
    Встроенные блоки питания – напряжение / количество 24±2В / 2
    Режимы измерений Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)
    НСХ ТС 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000
    ИСХ ТС 4×МТШ-90
    НСХ ТП E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
    ТСПУ (ТСМУ) 0...5мА, 4...20мА, 0...20мА
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4.4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +15…+25
    Относительная влажность, % 30…80
    Атмосферное давление, кПа 84…106.7
    Потребляемая от сети мощность, Вт 400
    Размеры, мм 300 x 480 x 430
    Масса, кг 16
    Связь с компьютером RS-232C

    * В зависимости от воспроизводимой температуры.

  • Комплект поставки КТ-5.5

    № Наименование Количество
    1 Калибратор температуры КТ-5.5 1
    2 Крышка для установки термопреобразователей Ø 4, 5, 6, 8, 10 мм 1
    3 Кремнийорганическая жидкость (масло) ПМС-10, вес 2 кг 1
    4 Компакт-диск с программным обеспечением 1
    5 Руководство по эксплуатации 1
    6 Кабель связи прибора с ПК через интерфейс RS-232С 1
    7 Шнур для подключения ТС МИТШ-1.2 1
    8 Шнур для подключения ТП МИТШ-2.2.1 1
    9 Шнур для измерения силы тока МИТШ-5.1 1
    10 Сетевой шнур 1
    11 Преобразователь интерфейса RS-232-USB 1
