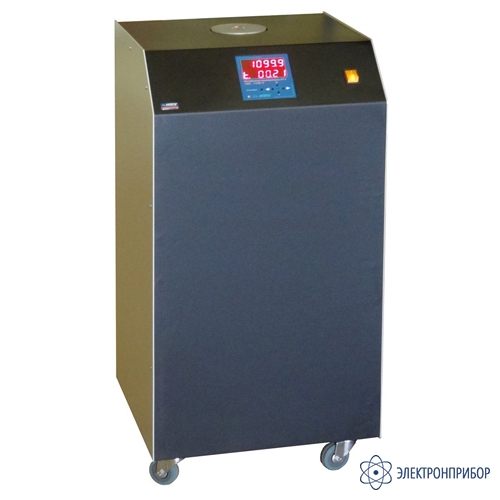

КТ-3 — калибратор температуры (+300...+1100°C)

Код товара: 50984
  • 85591-22

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85591-22 до 16.05.2027

    Сертификаты

    Назначение калибратора температуры КТ-3:

    • Поверка и калибровка термоэлектрических преобразователей (ТП);
    • Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом;
    • Отжиг эталонных платиновых термометров сопротивления (ТС).

    Свойства калибратора температуры КТ-3:

    • Высокая точность;
    • Не требуется дополнительного эталонного измерителя температуры;
    • Отсутствие жидкого теплоносителя;
    • Широкий диапазон воспроизводимых температур;
    • Напольное исполнение;

    Описание калибратора температуры КТ-3:

    Калибратор температуры КТ-3 предназначен для воспроизведения температуры в диапазоне +300…+1100 °С. КТ-3 используется в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-3 удовлетворяет требованиям к эталонам 3-го разряда по ГОСТ 8.558-2009. Совместно с калибратором КТ-3 для поверки и калибровки термоэлектрических преобразователей удобно использовать многоканальный прецизионный измеритель температуры МИТ 8.10М, так как МИТ 8.10М имеет высокую точность измерений и возможность компенсации холодного спая ТП.

    В приборе реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термоэлектрическим преобразователем. Основными узлами калибратора являются: металлический (никелевый) блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термоэлектрический преобразователь и прецизионный измеритель/регулятор температуры. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми и внутренним эталонным термопреобразователями. Эталонный термоэлектрический преобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и как следствие температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры металлического блока прецизионным измерителем/регулятором.

    КТ-3 выполнен в виде напольного прибора, что очень удобно при работе с длинными термопреобразователями, так как калибратор обладает хорошей устойчивостью к опрокидыванию и не большой высотой. Текущая температура калибратора (температура металлического блока) отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода калибратора на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода калибратора на уставку. Установка температуры осуществляется при помощи клавиатуры. В комплект поставки входит программное обеспечение, которое позволяет калибровать КТ-3 для точного воспроизведения заданной температуры.

  • Технические характеристики калибратора температуры КТ-3:

    Параметр Значение
    Диапазон воспроизводимых температур, °С +300… +1100
    Допускаемая погрешность воспроизведения температуры, °С * ± (0.2+0.001*t)
    Нестабильность поддержания температуры за 30 минут, °С ±0.3
    Разность воспроизводимых температур в отверстиях одного диаметра, °С 0.1
    Рабочая зона от дна отверстий, мм 0… 40
    Неоднородность температурного поля по высоте рабочей зоны, °С ±0.7
    Дискретность задания температуры регулирования, °С 0.01
    Разрешающая способность, °С 0.01
    Время выхода на заданную температуру, мин 150
    Диаметры отверстий в блоке, мм 7, 9, 11, 16
    Глубина отверстий в блоке, мм 370
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4.4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +10…+35
    Относительная влажность, % 10… 80
    Атмосферное давление, кПа 84... 106.7
    Общие характеристики
    Потребляемая от сети мощность, Вт 2000
    Размеры, мм 400 x 750 x 400
    Масса, кг 20
    Связь с компьютером RS-232C

    * Допускаемая погрешность воспроизведения температуры включает в себя:
    - погрешность из-за нестабильности поддержания температуры;
    - погрешность из-за разности воспроизводимых температур в каналах с одинаковыми диаметрами;
    - погрешности из-за неоднородности температурного поля по высоте рабочей зоны;
    - погрешность измерителя температуры КТ-3.
    t — уставка калибратора в °С.

  • Комплект поставки КТ-3

    № Наименование Количество
    1 Калибратор температуры КТ-3 1
    2 Компакт-диск с программным обеспечением 1
    3 Руководство по эксплуатации 1
    4 Кабель связи прибора с ПК через интерфейс RS-232С 1
    5 Сетевой шнур  1
