КТ-6 — калибратор температуры малогабаритный

Код товара: 59718
  • 81565-21
    3 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      81565-21 до 13.04.2026

    Назначение калибратора температуры малогабаритного КТ-6:

    • поверка и калибровка термометров сопротивления (ТС);
    • поверка и калибровка термоэлектрических преобразователей (ТП);
    • поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и другим;
    • поддержание холодных спаев термоэлектрических преобразователей при 0°С.

    Особенности калибратора температуры малогабаритного КТ-6:

    • высокая точность;
    • рабочая зона от дна отверстий в блоке - 60 мм;
    • сменные вставки;
    • высокая производительность;
    • отсутствие жидкого теплоносителя;
    • широкий диапазон воспроизводимых температур;
    • встроенный двухканальный прецизионный измеритель;
    • два встроенных блока питания с напряжением 24В постоянного тока;
    • минимальные размеры и вес;
    • низкая цена.

    Описание калибратора температуры малогабаритного КТ-6:

    Калибраторы температуры серии КТ-6 предназначены для воспроизведения температуры в диапазоне -50… +850 °С. КТ-6 используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов средств измерений температуры при их производстве, поверке и калибровке.

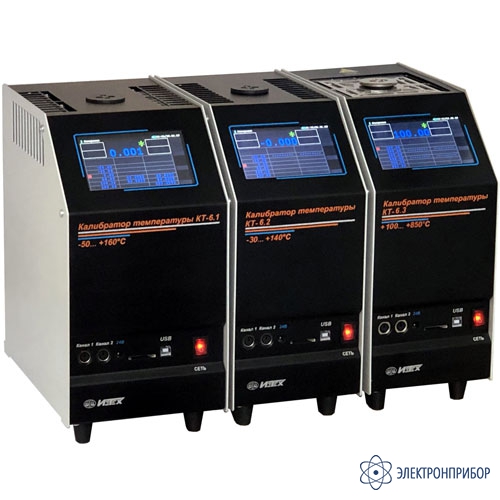

    Калибраторы выпускаются в следующих модификациях:

    • КТ-6.1 с диапазоном воспроизводимых температур -50… +160 °С;
    • КТ-6.2 с диапазоном воспроизводимых температур -30… +140°С;
    • КТ-6.3 с диапазоном воспроизводимых температур +100… +850 °С.

    КТ-6 удовлетворяют требованиям к эталонам 2-го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.

    Калибраторы температуры серии КТ-6 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный двухканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

    В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным термопреобразователем. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный термопреобразователь, прецизионный измеритель/регулятор температуры и холодильная установка (КТ-6.1, КТ-6.2). Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным термопреобразователем. Эталонный термопреобразователь, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному термопреобразователю осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка (КТ-6.1, КТ-6.2) сделана на термоэлектрических элементах Пельтье.

    В калибраторах КТ-6 предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического блока и теплоизолирующей пробки (тепловых экранов). Максимальное количество отверстий во вставке – 3, максимальный диаметр отверстий – 13 мм.

    На дисплее КТ-6 отображаются: текущая температура; текущая температура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, выделяемая в элементах Пельтье или в нагревателях; скорость нагрева (охлаждения); количество фиксированных уставок; время нахождения на уставке до автоматического перехода к следующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее калибраторов также могут отображаться графики хода температуры и измеряемых прецизионным измерителем величин.

    Установка температур поддержания (уставок) и режимы работы задаются при помощи сенсорного дисплея. Всеми модификациями КТ-6 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

    Калибраторы температуры КТ-6 имеют шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01 °С. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-6 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-6 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске калибратора отображаются на его дисплее.

  • Технические характеристики калибратора температуры малогабаритного КТ-6:

    Параметр КТ-6.1 КТ-6.2 КТ-6.3
    Диапазон воспроизводимых температур, °С * -50...+160* -30...+140*  +100…+850
    Допускаемая погрешность воспроизведения температуры,°С ± 0.04 ±(0.1+0.0005•t)
    Нестабильность поддержания температуры за 30 минут, °С ±0.005 ±0.05
    Разность воспроизводимых температур в отверстиях одного диаметра, °С ±0.005 ±(0.01+0.00003•t)
    Рабочая зона от дна отверстий, мм 0...60
    Неоднородность температурного поля по высоте рабочей зоны, °С ± (0.03+0.0003•|t|) ±(0.03+0.0005•t)
    Дискретность задания температуры регулирования, °С 0.01
    Разрешающая способность, °С 0.001/0.01 0.01
    Время выхода на заданную температуру, мин 120
    Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм 4.5, 2×6.5 4.5, 6.5, 7.5
    Глубина отверстий в блоке, мм 160
    Характеристики прецизионного измерителя
    Количество каналов измерений 2
    Ток питания ТС, мА 0.2
    Диапазон измеряемого сопротивления, Ом 0.01...1500
    Пределы допускаемой основной погрешности, Ом ±(0.001+10-5•R)
    Диапазон измеряемого напряжения, мВ -300...+300
    Пределы допускаемой основной погрешности, мВ ±(0.001+10-4•|U|)
    Диапазон измеряемой силы тока, мА -30...+30
    Пределы допускаемой основной погрешности, мА ±(0.0005+10-4•|I|)
    Встроенные блоки питания – напряжение / количество 24±2.4В
    Режимы измерений Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)
    НСХ ТС 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000
    ИСХ ТС 4×МТШ-90
    НСХ ТП E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
    ТСПУ (ТСМУ) 0...5мА, 4...20мА, 0...20мА
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4.4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +10...+35
    Относительная влажность, % 10...80
    Атмосферное давление, кПа 84...106.7
    Потребляемая от сети мощность, Вт 360
    Размеры, мм 155 x 300 x 250 130 х 300 х 250
    Масса, кг 8 6.5 7
    Связь с компьютером USB
    * - При температуре окружающего воздуха не более 20°С;
    t – уставка калибратора в °С;
    R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА.

  • Комплект поставки КТ-6

    № Наименование Количество
    1 Калибратор температуры малогабаритный КТ-6 (без вставки) в выбранной модификации 1
    2 Вставка КТВ-5.1 или КТВ-6.1 1
    3 Вставка КТВ-5.2 или КТВ-6.2 1
    4 Вставка КТВ-5.3 или КТВ-6.3 1
    5 Пенал для вставок 1
    6 Шнур для подключения ТС МИТШ-1.2 1
    7 Шнур для подключения ТП МИТШ-2.2.1 1
    8 Шнур для измерения силы тока МИТШ-5.1 1
    9 Шнур для подключения БП КИТШ-6.1 1
    10 Кабель связи прибора с ПК через интерфейс USB 1
    11 Сетевой шнур 1
    12 Компакт-диск с программным обеспечением — по заказу 1
    13 Руководство по эксплуатации 1
    14 Сумка для переноски 1

    Дополнительная комплектация КТ-6:

    (Поставляется за отдельную плату)

    № Наименование
    1 Вставка КТВ-5.АЧТ

  • Дополнительная комплектация КТ-6
