КТ-3M — калибратор температуры (+300...+1200°C)

Код товара: 68613
  • 85591-22

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      85591-22 до 16.05.2027

    Назначение калибратора температуры (+300...+1200°C) КТ-3M:

    Калибраторы температуры КТ-3M предназначены для воспроизведения температуры при проведении калибровки и поверки термопреобразователей сопротивления, термоэлектрических преобразователей, цифровых термометров и других типов термопреобразователей погружного типа.

    Описание калибратора температуры (+300...+1200°C) КТ-3M:

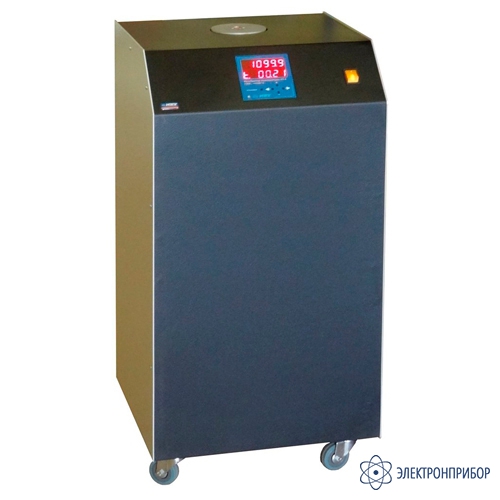

    Калибраторы температуры КТ-3M выполнены в напольном варианте и состоят из корпуса, металлического блока сравнения, верхнего и нижнего охранных блоков, нагревательных элементов и микропроцессорного регулятора.

    На передней стенке корпуса расположен дисплей, кнопки управления и клавиша включения/выключения питания.

    На заднюю стенку корпуса калибраторов выведены: разъем сетевого питания, три держателя предохранителей, клемма заземления, разъем RS-232 для подключения к персональному компьютеру.

    На верхней панели корпуса имеются отверстия (каналы) для установки поверяемых (калибруемых) средств измерений температуры погружного типа в металлический блок сравнения.

    Металлический блок сравнения предназначен для установки поверяемых (калибруемых) средств измерений температуры и обеспечения хорошей тепловой связи между этими средствами измерений температуры и встроенным высокостабильным термоэлектрическим преобразователем.

    Охранные блоки выполняют функцию регулируемых тепловых экранов, уменьшающих градиенты температуры в рабочей зоне металлического блока сравнения.

    Нагревательные элементы предназначены для нагрева металлического блока сравнения и охранных блоков.

    Трехканальный микропроцессорный регулятор температуры предназначен для поддержания заданных температур металлического блока сравнения и охранных блоков. Сигналы от встроенных в металлический блок сравнения и в охранные блоки термоэлектрических преобразователей последовательно поступают на вход аналого- цифрового преобразователя . После преобразования входных сигналов полученная информация обрабатывается микропроцессором. Результат измерений температуры в металлическом блоке сравнения отображается на дисплее. Исходя из измеренных температур, уставок и коэффициентов регулирования (используется ПИД-закон регулирования), микропроцессор рассчитывает управляющие воздействия (мощности нагрева) и выдает в нагревательные элементы токи необходимой силы.

  • Технические характеристики калибратора температуры (+300...+1200°C) КТ-3M:

    Параметр КТ-3 КТ-3М
    Диапазон воспроизводимых температур, °С (1) От +300 до +1100 От +300 до +1200
    Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С, не более (2) ± (0,2+0,001•t)
    Нестабильность поддержания температуры в течение 30 минут (после стабилизации), °С ±0,3
    Разность воспроизводимых температур в каналах одного диаметра (при их наличии), °С ±0,1
    Неоднородность температурного поля по высоте рабочей зоны 40 мм от дна каналов блока, °С (2) ± (0,1+0,0005•t)
    Рабочая зона от дна каналов в блоке сравнения, мм От 0 до 40
    Дискретность задания температуры, °C 0,1
    Значение единицы младшего разряда дисплея, ºС 0,1
    Время выхода на рабочий режим от комнатной температуры при установке любой температуры рабочего диапазона, мин 180
    Диаметры отверстий в блоке сравнения, мм (3) 7; 9; 11; 16
    Глубина отверстий в блоке сравнения, мм От 340 до 360
    Габаритные размеры калибратора, мм, не более 400 × 790 × 430
    Масса, кг, не более 33
    Максимальная потребляемая мощность, Вт, не более 3000
    Напряжение питающей сети, В От 198 до 242
    Частота питающей сети, Гц От 49 до 51
    Связь с компьютером RS-232C
    Средняя наработка на отказ, ч, не менее 10 000
    Средний срок службы, лет, не менее 5
    Условия эксплуатации температура окружающего воздуха, °С От +10 до +35
    относительная влажность воздуха, % От 10 до 80
    атмосферное давление, кПа От 84 до 106,7
    (1) – Допускается использование калибраторов в диапазонах воспроизводимых температур,
    согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых
    температур используемого калибратора;
    (2) – t – значение воспроизводимой температуры, °С;
    (3) – По заказу допускается изготовление блоков сравнения с количеством и диаметрами
    каналов, отличными от стандартных.

  • Комплект поставки КТ-3M

    № Наименование Количество
    1 Калибратор температуры (+300...+1200°C) КТ-3M 1
    2 Кабель связи с компьютером 1
    3 Кабель сетевой 1
    4 Руководство по эксплуатации 1
