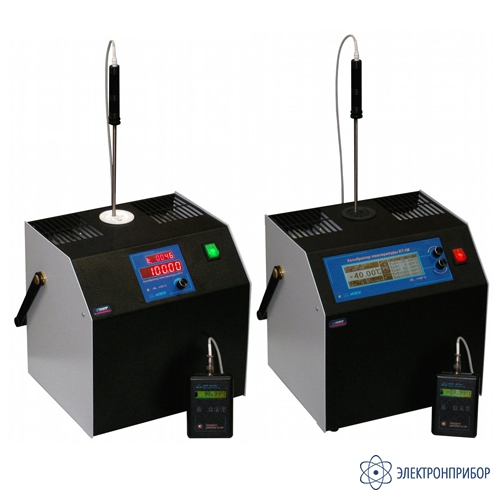

КТ-1 — калибратор температуры

Код товара: 50975
  • 29228-11
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      29228-11 до 27.10.2026

    Назначение калибратора температуры КТ-1:

    • Поверка и калибровка термометров сопротивления (ТС);
    • Поверка и калибровка термоэлектрических преобразователей (ТП);
    • Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом;
    • Поддержание холодных спаев термоэлектрических преобразователей при 0°С.

    Свойства калибратора температуры КТ-1:

    • Высокая точность;
    • Рабочая зона от дна отверстий в блоке - 60 мм;
    • Сменные вставки;
    • Высокая производительность;
    • Отсутствие жидкого теплоносителя;
    • Широкий диапазон воспроизводимых температур;
    • Небольшие размеры и вес;
    • Низкая цена.

    Описание калибратора температуры КТ-1:

    Калибраторы температуры КТ-1 и КТ-1М предназначены для воспроизведения температуры в диапазонах -40… +150°С и -60…+160°С соответственно. КТ-1 и КТ-1М используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-1 и КТ-1М удовлетворяют требованиям к эталонам 3го разряда по приказу Росстандарта №3253 от 23.12.2022.

    Калибраторы температуры КТ-1 и КТ-1М полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция КТ-1 и КТ-1М позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Совместно с калибраторами КТ-1 и КТ-1М при проведении поверки или калибровки термометров сопротивления, термоэлектрических преобразователей рекомендуется использовать один из многоканальных прецизионных измерителей температуры: МИТ 8.10М, МИТ 8.10М1, МИТ 8.15, МИТ 8.30, т.к. эти приборы имеют высокую точность измерений, возможность работы с любыми типами ТС и ТП, а также возможность компенсации холодного спая ТП. Для автоматизации поверки ТС совместно с калибраторами температуры КТ-1 и КТ-1М и многоканальным прецизионным измерителем температуры МИТ 8 можно использовать программу АРМП-1 – «Автоматизированное рабочее место поверителя».

    В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторах КТ-1 и КТ-1М сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное (только в КТ-1М).

    В КТ-1 и КТ-1М предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического (алюминиевого) блока и фторопластовой теплоизолирующей пробки. Максимальное количество отверстий во вставке – 6, максимальный диаметр отверстий – 13 мм.

    Калибраторы снабжены последовательным интерфейсом RS-232C, который предназначен для настройки КТ-1 и КТ-1М, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать приборы для точного воспроизведения заданной температуры.

    Установка температуры поддержания (уставки) в КТ-1 осуществляется при помощи ручки управления. В КТ-1М режим работы и уставки задаются при помощи двух ручек управления. Калибратор КТ-1М имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. В калибраторах КТ-1 и КТ-1М уставка задается с точностью 0,01°С.

    Дисплей в КТ-1 – светодиодный, а в КТ-1М – жидкокристаллический. На дисплее КТ-1 отображаются: текущая температура, уставка и время с момента выхода калибратора на уставку. На дисплее КТ-1М дополнительно отображаются: мощность, выделяемая в элементах Пельтье, скорость нагрева (охлаждения), количество фиксированных уставок, время нахождения на уставке до автоматического перехода к следующей, режим работы, а также шесть фиксированных уставок.

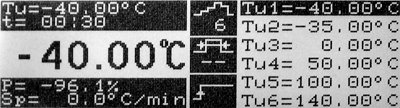

    Рис.1. Дисплей КТ-1М

    По дополнительному заказу для модификации КТ-1М поставляется устройство циркуляционное охлаждающее УЦО-1. Оно предназначено для дополнительного охлаждения калибратора температуры КТ-1М. Позволяет достигнуть максимального доступного для КТ-1М диапазона воспроизводимый температур: от -60°С до +160°С. УЦО-1 изготавливается в напольном исполнении в качестве подставки под КТ-1М.

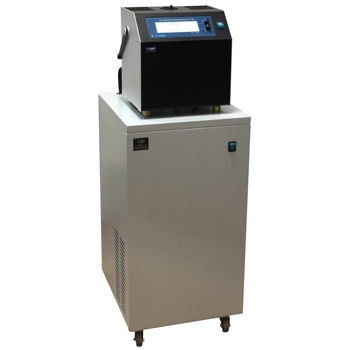

    Рис.2. КТ-1М с устройством циркуляционным охлаждающим УЦО-1

  • Технические характеристики калибратора температуры КТ-1:

    Параметр Значение
    КТ-1 КТ-1М
    Диапазон воспроизводимых температур, °С -40… +150 -60… +160
    Диапазон воспроизводимых температур при воздушном охлаждении, °С * -40… +150 -40… +160
    Диапазон воспроизводимых температур при водяном охлаждении, °С ** - -50...+160
    Диапазон воспроизводимых температур при использовании устройства циркуляционного охлаждающего УЦО-1, °С - -60...+160
    Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С ±(0,02+0,0002*|t|)
    Нестабильность поддержания температуры за 30 минут, °С ±0,005
    Разность воспроизводимых температур в отверстиях одного диаметра, °С ±0,01
    Рабочая зона от дна отверстий, мм 0…60
    Неоднородность температурного поля в рабочей зоне от 0 до 60 мм по высоте, °С ±(0,03+0,0003*|t|)
    Дискретность задания температуры регулирования, °С 0,01
    Разрешающая способность, °С 0,01
    Время выхода на заданную температуру, мин:
    - при нагреве от 0 до 100 °С
    - при охлаждении от 100 до 0 °С
    60
    60
    Диаметры отверстий со вставкой КТВ-1.1, мм 4.5, 5.5, 2×6.5, 8.5, 10.5
    Глубина отверстий в блоке, мм 160..170
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4,4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +10…+35
    Относительная влажность, % 10… 80
    Атмосферное давление, кПа 84... 106,7
    Общие характеристики
    Потребляемая от сети мощность, Вт 400
    Размеры, мм 310 x 330 x 340
    Масса, кг 15
    Связь с компьютером RS-232C

    Примечание:
    * При температуре окружающего воздуха не более 20°С.
    ** при охлаждении проточной водой с температурой не более 14°С.
    t — уставка калибратора в °С.

  • Комплект поставки КТ-1

    № Наименование Количество
    1 Калибратор температуры КТ-1 (вставка КТВ-1.1) в выбранном исполнении 1
    2 Компакт-диск с программным обеспечением 1
    3 Руководство по эксплуатации 1
    4 Кабель связи прибора с ПК через интерфейс RS-232С 1
    5 Сетевой шнур  1

    Дополнительная комплектация КТ-1:

    (Поставляется за отдельную плату)

    № Наименование
    1 Сменная вставка КТВ-1.1 – 6 отверстий диаметрами: 4.5, 5.5, 2×6.5, 8.5, 10.5
    2 Сменная вставка КТВ-1.2 – 6 отверстий диаметрами 4,5 мм
    3 Сменная вставка КТВ-1.3 – 6 отверстий диаметрами 5,5 мм
    4 Сменная вставка КТВ-1.4 – 6 отверстий диаметрами 6,5 мм
    5 Устройство циркуляционное охлаждающее УЦО-1 (только для КТ-1М)

    Примечание:
    Сменная вставка представляет собой металлический блок с фторопластовой теплоизолирующей пробкой.
    Возможно изготовление нестандартной вставки. Максимальное количество отверстий – 6, максимальный диаметр отверстий – 13 мм.
