МИТ 2.05М — измеритель температуры двухканальный прецизионный

Назначение измерителя температуры двухканального прецизионного МИТ 2.05М:

• Измерение температуры;
• Поверка и калибровка термопреобразователей;
• Аттестация термостатов, сушильных шкафов, камер тепла и холода;
• Измерение сопротивления;
• Измерение напряжения;
• Измерение времени тепловой инерции термопреобразователей;
• Измерение разности (температур, сопротивлений, напряжений).

Датчики измерителя температуры двухканального прецизионного МИТ 2.05М:

• Термопреобразователи сопротивления (ТС) с НСХ: 10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100;
• Эталонные (образцовые) термопреобразователи сопротивления;
• Термоэлектрические преобразователи (ТП) с НСХ: E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3;
• Эталонные (образцовые) термоэлектрические преобразователи.

Особенности измерителя температуры двухканального прецизионного МИТ 2.05М:

• Точность измерений - от 4 мК;
• 2 канала измерений;
• Ввод статических характеристик ТС и ТП с клавиатуры;
• Связь с компьютером по USB;
• Малые габариты и вес;
• Низкая цена;
• Питание от двух элементов “AA”;
• Определение наличия обрыва во входных цепях.

Описание измерителя температуры двухканального прецизионного МИТ 2.05М:

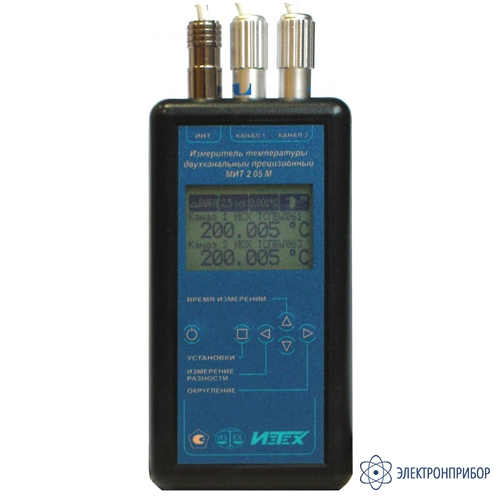

Двухканальный прецизионный измеритель температуры МИТ 2.05М предназначен для высокоточного измерения температуры, электрического сопротивления и напряжения постоянного тока, в том числе при проведении поверочных (калибровочных) работ.

Разъемы для подключения первичных преобразователей температуры в МИТ 2.05М могут быть как MiniDin 6, так и Lemo FGG-0B-305, что соответствует приставке "Lemo" в названии модификации - МИТ 2.05М-Lemo.

В качестве первичных преобразователей температуры могут использоваться термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006) и термоэлектрические преобразователи с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТСВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей ППО(S) со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры (ГОСТ Р 8.611-2005).

МИТ 2.05М имеет два входных канала, которые могут измерять сигналы от разных датчиков: температуры, напряжения, сопротивления. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по стандартным или индивидуальным статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики (ИСХ) эталонных термопреобразователей вводятся в МИТ 2.05М либо при помощи клавиатуры прибора, либо с персонального компьютера (программное обеспечение входит в комплект поставки). ИСХ ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен, полином девятой степени (T=C₀+C₁•R+C₂•R²+.., где R – сопротивление ТС). ИСХ ТП могут быть представлены в следующих форматах: таблица 10 точек от 300 до 1200 °С для ППО(S), таблица 20 точек для произвольной ТП, полином девятой степени (T=C₀+C₁•U+C₂•U²+.., где U – термоЭДС ТП).

При работе с ТП предусмотрены следующие режимы компенсации холодного спая: внешняя, внутренняя, в термостате. Внешняя компенсация предполагает, что компенсационный термометр расположен в тепловом контакте с холодным спаем ТП. В МИТ необходимо ввести калибровочную характеристику компенсационного ТС. Внутренняя - предполагает, что ТП припаяна к разъему прибора компенсационными проводами, и температура холодного спая определяется по ТС, расположенному внутри МИТ 2.05М. Компенсация холодного спая в термостате предполагает, что холодный спай ТП находится в термостате. Необходимо ввести температуру холодного спая в прибор.

МИТ 2.05М имеет встроенную память на 800 значений для записи и хранения результатов измерений (режим самописца), которые могут быть считаны при помощи персонального компьютера. Память самописца может быть разбита на 1 (800 значений), 2 (2х400 значений), 4 (4х200 значений) или 8 (8х100 значений) блоков. В каждый их блоков памяти данные записываются и считываются независимо от других блоков. Период опроса каналов в режиме самописца может быть выбран из ряда: 0.3 с (для одного включенного канала) или 0.6 с (для двух включенных каналов); 2.5 с (для одного включенного канала) или 5 с (для двух включенных каналов); 10 с; 20 с; 30 с; 1 мин; 2 мин; 5 мин; 10 мин; 20 мин; 30 мин. В режиме самописца с периодом опроса каналов от 10 с до 30 мин МИТ 2.05М находится в режиме малого энергопотребления (на дисплее прибора ничего не отображается). При нажатии на любую из кнопок прибора на дисплее появляются следующие данные: свободная память в текущем блоке, уровень заряда батарей, последнее измеренное, максимальное, минимальное и среднее значения с момента запуска самописца (по всем включенным каналам).

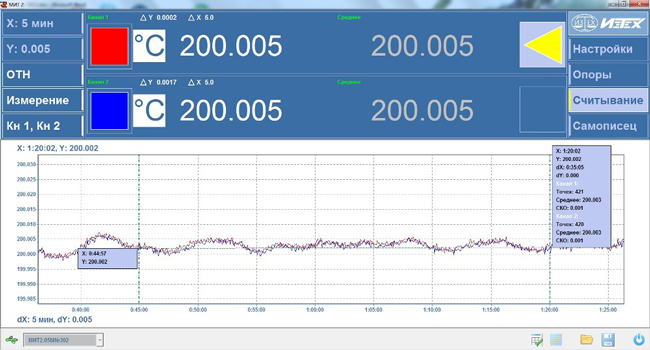

В комплект поставки МИТ 2.05М входит управляющая программа. Управляющая программа предназначена для программирования МИТ 2.05М, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Удобный интерфейс позволяет быстро освоить работу с программой. Требования к компьютеру: операционная система – MS Windows XP/Vista/7, свободный последовательный порт USB.

Управляющая программа позволяет: вводить в МИТ 2.05М значения внутренних опор; настраивать каналы; вводить ИСХ, отображать в цифровом и графическом видах результаты измерений; отображать график разности между каналами; считывать данные самописца; сохранять результаты измерений для дальнейшей обработки в форматах «txt» и «csv», рассчитывать «среднее» и «СКО» на участке графика.

При подключении МИТ 2.05М к ПК прибор переходит на питание от интерфейса USB и не использует свои батареи, что позволяет использовать МИТ 2.05М в качестве стационарного прибора.

Области применений измерителя температуры двухканального прецизионного МИТ 2.05М:

• Прецизионные измерения температуры. В этом применении МИТ 2.05М используется в качестве эталонного цифрового термометра (2го разряда) как в комплекте с эталонным термопреобразователем сопротивления, так и в комплекте с эталонным термоэлектрическим преобразователем;
• Поверка первичных термопреобразователей (ТС и ТП) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться как в Омах (мВ), так и в °С. Метрологические характеристики МИТ 2.05М позволяют использовать его при поверке комплектов термометров, применяемых в теплосчетчиках;
• Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом прецизионный измеритель температуры МИТ 2.05М используется в качестве эталонного цифрового термометра;
• Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 2.05М используется в качестве двухканального эталонного цифрового термометра;
• Измерение времени тепловой инерции первичных преобразователей температуры. Для этого в приборе предусмотрены режим с малым временем измерения (0.3 с) и возможность регистрации результатов измерений на компьютере;
• Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов.
