Измерители относительной влажности и температуры (термогигрометры, психрометры)

Ивит-М.RS.У — измеритель влажности и температуры электронный (уличный)

Код товара: 67307
    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53527-18 до 04.12.2029

    • Производитель

      РЭЛСИБ

    Назначение измерителя влажности и температуры электронного Ивит-М.RS:

    Измеритель влажности и температуры микропроцессорный Ивит–М.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 60°С) диапазон температуры измерения.

    Описание измерителя влажности и температуры электронного Ивит-М.RS:

    В измерителях влажности ИВИТ-М используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

    Измеритель-регулятор Ивит-М.RS.Р с выходным исполнительным релейно-симисторным устройством позволяет выполнять регулирование влажности и температуры воздуха в помещении без дополнительного регулятора.

    Использование в Ивит-М.RS.Р релейно-симисторного силового блока, разработанного НПК «Рэлсиб», позволяет значительно повысить надёжность прибора за счёт уменьшения электромагнитных помех и увеличения количества коммутационных циклов реле.

    Измерители работают в сети RS485 по протоколу Modbus. Поставляются совместно с бесплатной программой-конфигуратором, позволяющей не только сканировать сеть, задавать адрес прибора, производить его юстировку, но также регистрировать данные измерений с представлением информации в виде таблицы и графика, экспорта данных в формате Excel. Имеется функция архивирования. Программа - конфигуратор постоянно совершенствуется и распространяется бесплатно.

    Программа-конфигуратор

    Программа-конфигуратор Config-ivit.exe предназначена для настройки параметров приборов Ивит-М в сети. Имеет удобный графический интерфейс, позволяющий легко работать с программой.

    Возможности программы:

    - задание имени прибора;
    - задание сетевого адреса: 1…247;
    - задание скорости обмена: от 1200 до 115200 бит/с.;
    - задание параметров цифрового фильтра;
    - задание периода опроса датчиков в сети от 1 сек.;
    - контроль целостности датчика и сети;
    - юстировку каждого датчика в сети по двум точкам;
    - регистрацию параметров в виде таблицы и графика;

    для измерителей Ивит-М.E.Р также:
    - задание уставок регулирования для каждого датчика;
    - индикацию состояния выходных э/м реле регулятора;
    - задание реверса релейного выхода.

    При использовании измерителей Ивит-М вне сферы гос.регулирования для конфигурирования, визуализации параметров, работы с архивами данных рекомендуется использовать программу ПАС-ДВТ, с помощью которой можно представить данные в виде таблицы, графика, экспортировать их в Excel.

    Конструктивные исполнения

    Датчик влажности канальный
    К1
    ​К2
    Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

    Диапазон измерения температуры: -40…+100°С;
    Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения относительной влажности: 5…95%;
    Напряжение питания: (24±2) В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм;
    вторичного преобразователя: 115х65х40 мм

    Датчик влажности настенный (накладной)


    H1

    H2
    Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.

    Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2);
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP40;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения относительной влажности: 5…95%
    Напряжение питания: (24±2) В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм;
    вторичного преобразователя: 115 х 65 х 40 мм.
    Длина кабеля для Н2: 0,5; 1,0; 2,0 м.

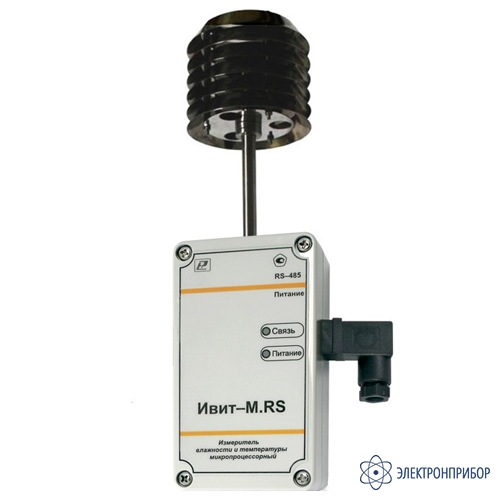

    Датчик влажности уличный

    У
    Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.

    Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком. Диапазон измерения температуры: -40…+50°С;
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP43;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения относительной влажности: 5…95%;
    Напряжение питания: (24±2) В;
    Габаритные размеры:
        первичного преобразователя: d=100 мм, l= 100 мм
        вторичного преобразователя: 115 х 65 х 40 мм

    Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

    В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и относительной влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

    Используемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

    Варианты исполнения измерителя влажности и температуры электронного Ивит-М.RS:

    Особенности измерителя влажности и температуры электронного Ивит-М.RS:

    • Стандартный цифровой протокол связи RS 485 Modbus;
    • Взаимозаменяемый чувствительный элемент;
    • Диапазон измерения: –40…+100°С, 5...95% относительной влажности;
    • Точность измерения: от ±2,5% отн., от ±0,4°С;
    • Дополнительная защита сенсора фильтром из пористого фторопласта;
    • Улучшенная временная стабильность;
    • Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика;
    • Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485);
    • Возможность изменения уставок регулирования с компьютера (для Ивит-М.RS.P).
  • Технические характеристики измерителя влажности и температуры электронного (уличного) Ивит-М.RS.У:

    Параметр Ивит-М.RS.Н1 Ивит-М.RS.Н2 Ивит-М.RS.К1 Ивит-М.RS.К2 Ивит-М.RS.У
    Напряжение питания (24±2) В
    Диапазон измерения относительной влажности 5…95 %
     Диапазон измерения температуры -40…+50°С -40…+100°С -40…+100°С -40…+100°С -40…+50°С
    Условия эксплуатации диапазон температуры окружающего воздуха -40…+50°С
    диапазон относительной влажности при температуре +25 °С не более 90% (без конденсации)
    диапазон атмосферного давления 86,6...106,7 кПа
    Степень защиты корпуса первичного преобразователя IP40 IP40 IP40 IP40 IP43
    Номинальное напряжение и ток, коммутируемые прибором (только для Ивит– М.RS.Р) 220В ±15%, 2А
    Степень защиты корпуса вторичного преобразователя IP54
     Габаритные размеры первичного преобразователя d=12 мм, l=160 мм d=12 мм, l=160 мм d=12 мм, l=160, 200, 300 мм d=12 мм, l=160, 200, 300 мм d=100 мм, l=100 мм
    Габаритные размеры вторичного преобразователя 115х65х40 мм
    Средний срок службы 5 лет
    Средняя наработка на отказ 57000 ч
    Абсолютная погрешность измерителя влажности ИВИТ-М.RS
    Параметр Значение
    Измеряемая величина Относительная влажность в диапазоне 10…90% Относительная влажность в диапазоне 0…10%, 90…98% Температура в диапазоне 0…+90°С  Температура в диапазоне -40…0°С, +90…+100°С
    Абсолютная погрешность ±2,5% ±4,0% ±0,4°С ±0,6°С
    Допускается кратковременная работа прибора при относительной влажности 98 … 100% без конденсации влаги.
  • Комплект поставки Ивит-М.RS.У

    Наименование Количество
    1 Измеритель влажности и температуры электронный Ивит-М.RS.У 1
    2 Инструкция по эксплуатации и паспорт 1
    3 Методика поверки 1

    Дополнительная комплектация Ивит-М.RS.У:

    (Поставляется за отдельную плату)

    Наименование
    1 Фильтр защитный ФЗ–12
    2 Переходник для установки датчика в генератор влажности газа «Родник» ПУД–12
    3 Набор для проверки (набор солей по 10 г в банках ёмкостью 40 мл в составе: LiCl, MgCl2, NaBr, NaCl, KCl и K2SO4, под диаметр зонда 12мм)
