К-540 — комплект измерительный

Код товара: 72890
  • 88935-23

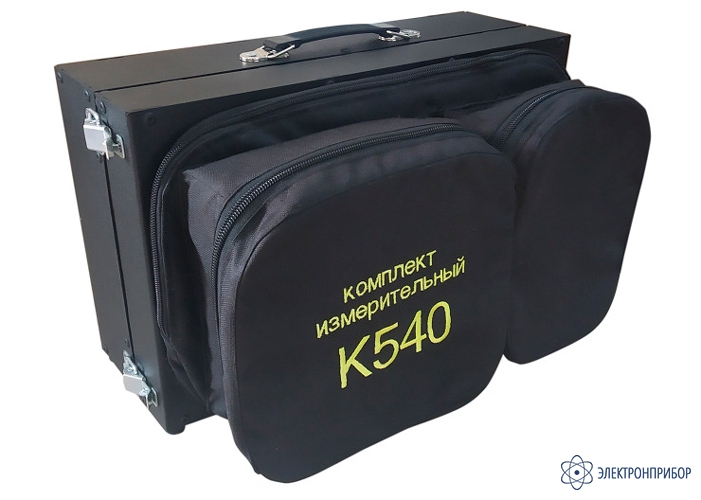

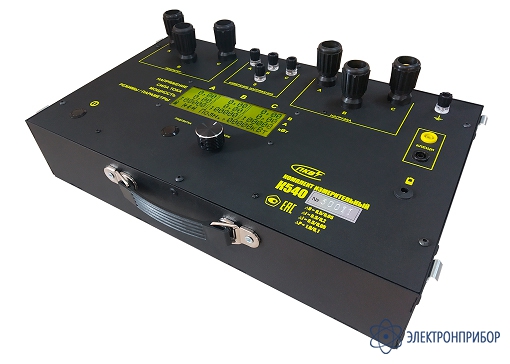

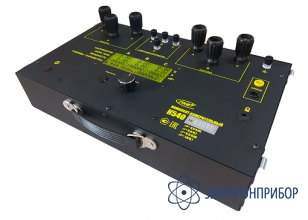

    Комплект измерительный К-540 Комплект измерительный К-540

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      88935-23 до 02.05.2028

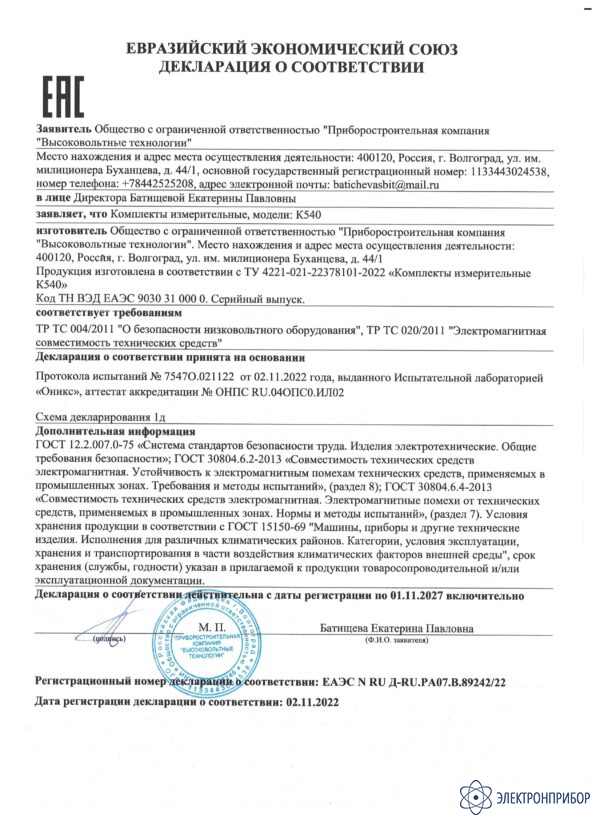

    Сертификаты

    Назначение комплекта измерительного К-540:

    Комплект измерительный К540 представляет собой переносной прибор. Комплект предназначен для измерений силы тока, напряжения и мощности в однофазных и трёхфазных, трёхпроводных и четырёхпроводных цепях переменного тока, при равномерной и неравномерной нагрузках фаз.

    Комплект позволяет измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А, а также с помощью клещей – преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.

    Область применения комплекта – промышленные предприятия, монтажно-наладочные организации, энергосистемы, измерительные лаборатории.

    Комплект предназначен для эксплуатации в закрытых, сухих и отапливаемых помещениях, при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 %, при температуре 25 °C.

    Допускается эксплуатация комплекта в условиях сухого тропического климата - исполнение ТС, категории 4.2 по ГОСТ 15150-89.

    Отличительные особенности комплекта измерительного К-540:

    • разработка и производство России;
    • частота измерений 45…450 Гц;
    • измерение всех параметров одновременно по 3-х фазам;
    • экспресс-измерение с внешними токовыми клещами;
    • ЖК-экран — промышленный, рабочая температура -30…+50 °C;
    • защита экрана — поликарбонат с защитным покрытием;
    • стальной корпус;
    • работа от 8 аккумуляторов размера АА;
    • встроенная функция заряда аккумуляторов;
    • экономичный режим с отключением подсветки экрана.

  • Технические характеристики комплекта измерительного К-540:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, В 3,00…600
    Нормирование погрешности в рабочей области частот, Гц 45…450
    Диапазон измерения силы переменного тока с относительной погрешностью:
    - (10,0…1,0%) встроенные датчики, А
    - (1,0…0,5%) встроенные датчики, А
    - (дополнительная погрешность ТК) внешние токовые клещи, А
    - (дополнительная погрешность УТТ) внешний ТТ УТТ-5М, А
    - (дополнительная погрешность ТТ) внешний ТТ с вторичным током 5 А, А    		 —
    0,05…1,00
    1,00…100
    100 и 1000
    10…600
    до 5000
    Диапазон измерения коэффициента мощности (cos φ) 0,01…1,00
    Пределы измерения активной мощности (на 1 фазу):
    - встроенными датчиками, кВт
    - токовые клещи, кВт
    - ТТ УТТ-5М, кВт
    - ТТ с вторичным током 5 А, кВт    		 —
    60
    600
    360
    3000
    Измерение полной мощности, ВА да
    Дискретность измерения напряжения, В 0,01
    Дискретность измерения силы тока, мА 10
    Пределы относительной погрешности измерения напряжения, % ± 0,5/0,05
    Пределы относительной погрешности измерения силы тока, % ± 0,5/0,1 и ± 0,5/0,05
    Пределы относительной погрешности измерения мощности, % ± 1,0/0,1
    Габаритные размеры, мм 420×150×250
    Масса, кг 5±1
    Максимальная потребляемая мощность, Вт 8
    Средний срок службы, лет, не менее 8

  • Комплект поставки К-540

    № Наименование Количество
    1 Комплект измерительный К540 1
    2 Аккумуляторы типоразмера AA (установлены в прибор) 8
    3 Зарядное устройство 1
    4 Паспорт 1

  • Файлы для К-540

Файлы для К-540
