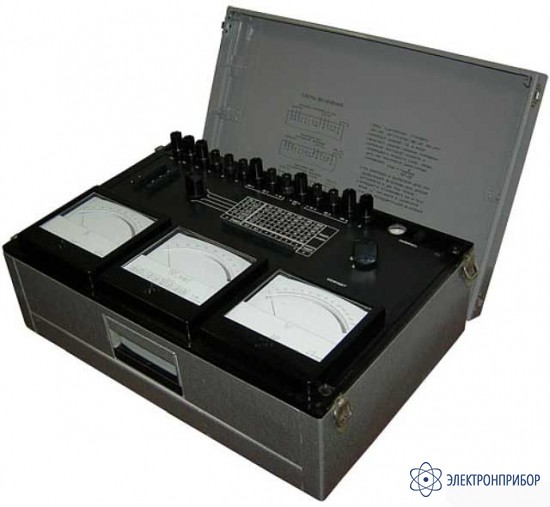

К505 — измерительный комплект

Код товара: 20458
  • 3741-73
    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    • Гарантия

      9 месяцев

    • Госреестр СИ РФ

      3741-73 до 06.07.2027

    • Производитель

      РОСТОК-ПРИБОР, Украина

    Назначение комплекта измерительного К505:

    Комплект измерительный К505 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

    • По точности встроенные в комплект измерительные приборы соответствуют:
      • амперметр – классу точности 0,5:
      • вольтметр на диапазоне измерений с конечным значением 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5;
      • ваттметр при номинальном напряжении 15 V – классу точности 2,5, при номинальном напряжении 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5.
    • Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра указаны в табл.1.

    Таблица 1

    Прибор комплекта Конечное значение диапазона измерений Область частот (частота), Hz Примечание
    нормальная(нормальное значение) рабочая
    Амперметр 0,5 А
    1,0 А
    2,5 А
    5 А
    10 А    		 45—65 Св.65 до 500
    15 A
    50 А    		 –
    100 А
    150 А
    200 А
    300 А
    600 А    		 50
    При использовании трансформатора тока УТТ-5М(класс точности — 0,2
    Вольтметр 30 V 45-65
    75 V Св. 65 до 400
    100 V
    300 V
    450 V
    600 V    		 Св. 65 до 500
    • Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта указаны в табл.2. Номинальный коэффициент мощности ваттметра – 1.

    Таблица 2

    Номинальные токи, А Номинальные напряжения, V Область частот (частота), Hz Примечание
    нормальная (нормальное значение) рабочая
    От 0,5 до 10 30 45 – 65 –
    75 Св. 65 до 400
    От 15 до 600 Св. 65 до 500
    От 15 до 600 От 30 до 600 50 – При использовании трансформатора тока УТТ-5М
    • Габаритные размеры комплекта не более 505 х 330 х 190 мм
    • Масса комплекта не превышает 15 кг

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.
