КИПС-03 — комплекс измерения параметров сети

Код товара: 81058

Описание
Характеристики
Комплектация
Показать всё

- Гарантия

  5 лет
Назначение комплекса измерения параметров сети КИПС-03:

Комплекс измерения параметров сети «КИПС-03» предназначен для оперативного управления плунжерными дугогасящими реакторами в ручном или автоматическом режиме, определения расстройки компенсации, емкостных токов замыкания на землю в компенсированных сетях с любым типом реактора, оперативного определения емкости контура нулевой последовательности (КНП) сети в изолированных сетях 6-35 кВ при отсутствии реактора.

Переносное устройство выполняет все функции полноценного терминала, может быть использовано в качестве временного устройства для управления одним плунжерным реактором. Принцип работы прибора основан на выделении свободной составляющей в контуре нулевой последовательности при воздействии на КНП тока специальной формы и имеет ряд запатентованных алгоритмов математической обработки отклика КНП, которые позволяют получить основные параметры сети: расстройку, добротность КНП, эквивалентную емкость (емкостной ток сети), индуктивность реактора. На практике прибор устойчиво работает в сетях с низкой добротностью (Q ≥ 2) характерных для комбинированного заземления нейтрали, а также в сетях с большим емкостным током, где полезный сигнал отклика не превышает 30-40 мВ. Комплекс имеет переносное исполнение и размещен в ударопрочном герметичном корпусе из вспененного полипропилена черного цвета.

Функции комплекса измерения параметров сети КИПС-03:
- прибор успешно применяется в сетях с компенсированной и изолированной нейтралью;
- множество полезных функций совмещены в одном устройстве;
- принцип работы устройства основан на запатентованных алгоритмах управления реактором и методах измерения емкости сети;
- встроенные графические инструменты обеспечивают визуализацию контролируемых сигналов путем построения графиков функций, характеристик ДГР, частотных спектров, векторных диаграмм, просмотра записанных осциллограмм.
Достоинства комплекса измерения параметров сети КИПС-03:

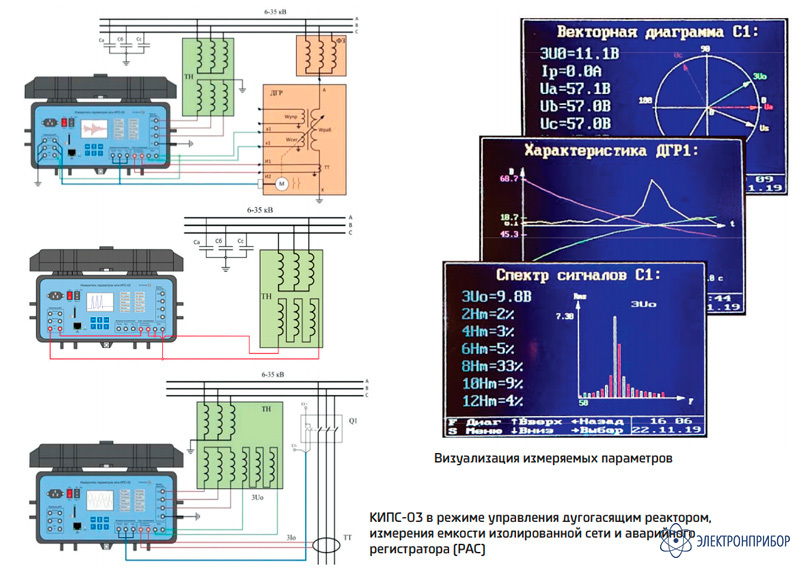

КИПС-03 в режиме управления дугогасящим реактором измерения емкости изолированной сети и аварийного регистратора (РАС).

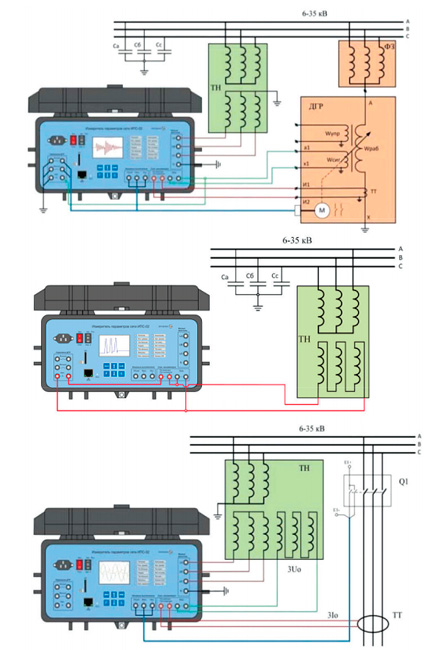

Схема подключения комплекса измерения параметров сети КИПС-03:

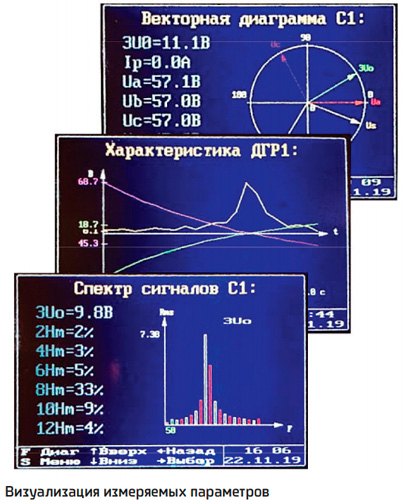

Визуализация подключения комплекса измерения параметров сети КИПС-03:

Технические характеристики комплекса измерения параметров сети КИПС-03:

Параметр	Значение
Количество обслуживаемых секций одним шкафом, штук	1
Количество дискретных входов/релейных выходов	2/2
Количество аналоговых каналов	5 (4U/1I)
Диапазон измерения расстройки, %	-800…+85
Точность измерения расстройки, %	110 или 220
Потребляемая мощность прибора, не более, Вт	± 0,5
Возможность снятия характеристики, калибровки ДГР	есть
Относительная погрешность измерения емкости компенсированной (изолированной) сети по параметрам ДГР (ТН), не более, %	±1,5 (±6,5)
Габариты (В х Ш х Г), мм	421 х 330 х 224
Вес устройства, не более, кг	10
Степень защиты корпуса по ГОСТ 14254-96	IP65
