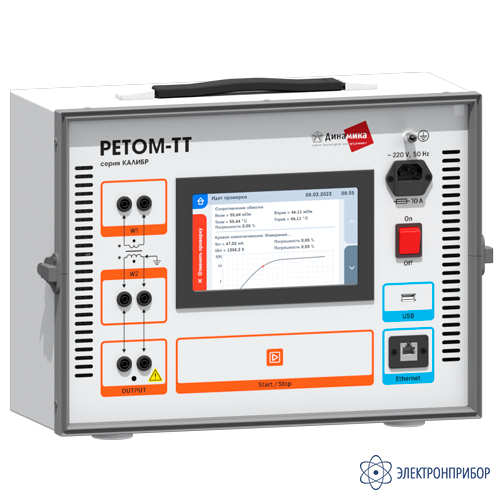

РЕТОМ-ТТ — устройство для проверки трансформаторов тока

Код товара: 82785
  • 92540-24

    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92540-24 до 02.07.2029

    • Производитель

      Динамика, Россия

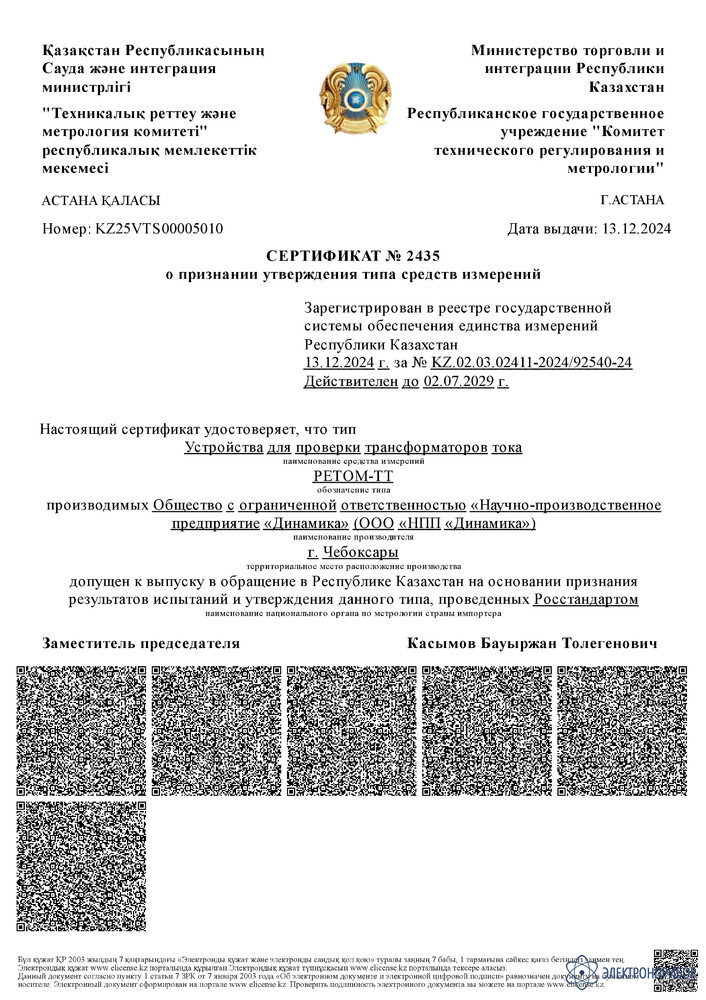

    Сертификаты

    Описание устройства для проверки трансформаторов тока РЕТОМ-ТТ:

    РЕТОМ-ТТ – новое устройство линейки РЕТОМ, разработанное специально для проверки электрических параметров трансформаторов тока всех классов напряжений от 0,4 до 1150 кВ. Устройство позволяет полностью автоматизировать процесс испытаний и получить комплексные данные о состоянии трансформатора тока в несколько касаний.

    Область применения устройства для проверки трансформаторов тока РЕТОМ-ТТ:

    Комплексная проверка измерительных трансформаторов тока любого типа.

    Определение параметров:

    • коэффициента трансформации до 20 000;
    • коэффициента остаточной магнитной индукции (Kr);
    • полярности обмоток;
    • кривой намагничивания до 40 кВ;
    • сопротивления вторичных обмоток постоянному току;
    • вторичной нагрузки и мощности вторичных обмоток.

    Основные достоинства устройства для проверки трансформаторов тока РЕТОМ-ТТ:

    • класс точности 0,1 обеспечивает проведение высокоточного тестирования ТТ;
    • комплексная автоматическая проверка в несколько шагов;
    • автоматическое снятие вольт-амперных характеристик с точкой перегиба до 40 кВ (ГОСТ Р МЭК 61869-2);
    • измерение остаточной намагниченности;
    • размагничивание трансформатора тока после проведения измерений;
    • измерение сопротивления вторичных обмоток постоянному току для определения их целостности и наличия обрывов или замкнутых витков;
    • малый вес (10 кг) и компактные размеры;
    • сенсорный дисплей, интуитивно понятный пользовательский интерфейс, наглядное отображение схем подключения;
    • единая схема для всех проверок - все коммутации источников и измерителей происходят внутри прибора, поэтому достаточно собрать одну схему подключения для получения комплексных данных о состоянии ТТ;
    • сохранение результатов испытаний во внутренней памяти прибора и возможность выгрузки на внешний накопитель для дальнейшего анализа.

  • Технические характеристики устройства для проверки трансформаторов тока РЕТОМ-ТТ:

    Параметр Значение
    Выход генератора
    Род тестового тока переменный
    Максимальное значение выходного напряжения, В 200
    Максимальное значение силы выходного тока, А 6
    Максимальная выходная мощность, ВА 600
    Воспроизведение силы переменного тока
    Диапазон воспроизведений силы переменного тока при частоте (50 ± 1) Гц, А от 0,06 до 6
    Минимальная разрешающая способность, мА 0,1
    Измерение напряжения переменного тока
    Диапазоны измерений напряжения переменного тока при частоте (50 ± 1) Гц, В от 0,3 до 3 включительно свыше 3 до 30 включительно свыше 30 до 300
    Разрешающая способность, мВ 0,1 1 10
    Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % ± 0,1
    Измерение электрического сопротивления
    Диапазоны измерений электрического сопротивления постоянному току, Ом от 0,01 до 100 включительно свыше 100 до 300
    Разрешающая способность, мОм 1
    Измерение коэффициента трансформации трансформатора тока
    Диапазоны измерений коэффициента трансформации трансформатора тока от 1 до 1000 включительно свыше 1000 до 20000
    Измерение угла фазового сдвига
    Диапазоны измерений угла фазового сдвига, º от -180 до -33 от -33 включительно до 33 включительно свыше 33 до 180
    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, º ± 0,3 ± 0,05 ± 0,3
    Общие характеристики
    Требования по ЭМС ГОСТ Р МЭК 61326-1-2014 для промышленной электромагнитной среды
    Масса, кг, не более 10,5
    Габаритные размеры устройства, мм, не более (В×Ш×Г) 340 × 430 × 210
    Условия применения
    Диапазон рабочих температур окружающей среды, °С от  - 20  до  + 50
    Параметры электрического питания устройства от однофазной сети:
    - напряжение сети, В
    - частота, Гц
    - потребляемая мощность, В·А, не более
    от 187 до 264
    от 45 до 65
    1000

  • Комплект поставки РЕТОМ-ТТ

    № Наименование Количество
    1 Устройство для проверки трансформаторов тока РЕТОМ-ТТ 1
