Молния-К540-4ПС — комплект приборов для измерения параметров силовых трансформаторов

Код товара: 58073

    • Гарантия

      12 месяцев

    Назначение комплекта приборов для измерения параметров силовых трансформаторов Молния-К540-4ПC:

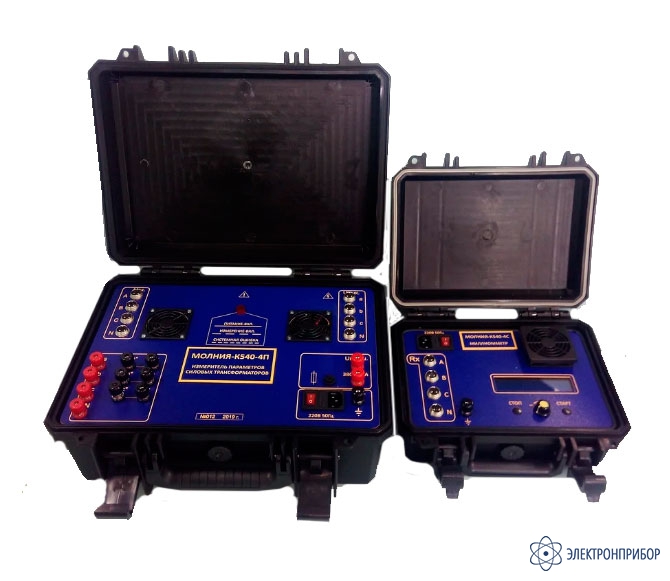

    Комплект приборов для измерения параметров силовых трансформаторов Молния-К540-4ПC включает в себя измеритель параметров силовых трансформаторов МОЛНИЯ-K540-4П и измеритель электрического сопротивления обмоток трансформаторов миллиомметр МОЛНИЯ-K540-4С.

    Назначение комплекта «МОЛНИЯ-K540-4ПС» - выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с ГОСТ3484.1. Входящие в состав комплекта измерители «МОЛНИЯ-K540-4П» и   миллиомметр МОЛНИЯ-K540-4С могут быть использованы, как совместно, так и раздельно, сообразно  их функциональному назначению.

    Комплект предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150.

    Описание комплекта приборов для измерения параметров силовых трансформаторов Молния-К540-4ПC:

    Измеритель параметров силовых трансформаторов «МОЛНИЯ-K540-4П» выполняет следующие функции:

    • Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов (автоматическая коммутация схемы возбуждения при измерении потерь холостого хода при малом напряжении возбуждения предусмотрена только для трансформаторов нулевой и одиннадцатой групп соединений обмоток. Для других групп соединения обмоток эти измерения необходимо проводить с внешней коммутацией обмоток трансформатора);
    • Измерение тока и потерь короткого замыкания;
    • Измерение коэффициента трансформации;
    • Определение группы соединения обмоток трехфазных и однофазных трансформаторов;
    • Измерение сопротивления обмоток трансформаторов постоянному току.

    В процессе измерения выполняется контроль несимметричности, не синусоидальности и частоты напряжения возбуждения.

    Измеритель электрического сопротивления обмоток трансформаторов «Миллиомметр МОЛНИЯ-K540-4С МИЛЛИОММЕТР» предназначен для измерения активного электрического сопротивления постоянному току обмоток силовых трансформаторов в лабораторных и полевых условиях.

  • Технические характеристики комплекта приборов для измерения параметров силовых трансформаторов Молния-К540-4ПC:

    Параметр Значение
    Основные технические данные измерителя Молния-K540-4П
    Параметры внутреннего источника напряжения
    Режим измерения коэффициента трансформации и определение группы соединения в трехфазном режиме
    Диапазон регулировки выходного напряжения, В 0÷30
    Наибольшее значение выходного тока, А 1,0
    Отличие наибольшего и наименьшего линейных напряжений не превышает, % 0,5
    Режим измерения потерь холостого хода при малом напряжении
    Диапазон регулировки выходного напряжения, В 0÷380
    Наибольшее значение выходного тока, А 0,3
    Параметры трехфазного измерителя напряжения и тока при номинальном напряжении возбуждения
    Диапазон измерения силы переменного тока, А от 0,01 до 10,0
    Предел допускаемой абсолютной основной погрешности измерения переменного тока, не более, А 0,002 ∙ I x + 1 е.м.р.
    Диапазон измерения переменного напряжения
    Фазное переменное напряжение, В от 10 до 400
    Линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002 ∙ U x + 1 е.м.р.
    Диапазон определения активной мощности, без применения трансформатора тока и/или напряжения, Вт от 0,1 до 4000
    Параметры измерителя напряжения и тока при малом напряжениях возбуждения от внутреннего источника
    Диапазон измерения силы переменного тока, А от 0,01 до 0,3
    Предел допускаемой абсолютной основной погрешности измерения переменного тока, не более, А 0,002 ∙ I x + 1 е.м.р.
    Диапазон измерения переменного напряжения
    Фазное переменное напряжение, В от 10 до 400
    Линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002 • U x + 1 е.м.р.
    Диапазон определения активной мощности, Вт от 0,1 до 100
    Параметры измерителя напряжения и тока при малом напряжении возбуждения от внешнего источника
    Диапазон измерения силы переменного тока, А от 0,01 до 2
    Предел допускаемой абсолютной основной погрешности измерения переменного тока, А не более 0,002 ∙ I x + 1 е.м.р.
    Диапазон измерения переменного напряжения
    Фазное переменное напряжение, В от 10 до 400
    Линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002 • U x + 1 е.м.р.
    Диапазон определения активной мощности, Вт от 0,1 до 700
    Примечания:
    IX – измеренное значение силы тока, А;
    UX – измеренное значение напряжения, В;
    е.м.р.- единица младшего разряда.
    Параметры трехфазного измерителя напряжения при определении коэффициента трансформации и группы соединения
    Диапазон измерения переменного напряжения
    Фазное переменное напряжение, В от 10 до 400
    Линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002 • U x + 1 е.м.р.
    Входное сопротивление, не менее, кОм 600
    Диапазон измерения переменного напряжения от внутреннего источника
    Фазное переменное напряжение, В от 3 до 30
    Линейное переменное напряжение, В от 5 до 50
    Предел допускаемой абсолютной основной погрешности измерения переменного напряжения, не более, В 0,002 • U x + 1 е.м.р.
    Определение группы соединения 0,1,2…11
    Общие параметры
    Средняя наработка до отказа (безотказность), не менее, часы 10000
    Межповерочный интервал, не более, месяцы 12
    Габаритные размеры измерителя, мм, не более 400×180×320
    Масса, кг, не более 11
    Основные технические данные измерителя Молния-K540-4С
    Пределы измерения сопротивления, Ом От 0,0010 до 2000
    Максимальное значение напряжения, В 48 ± 2
    Предел допускаемой абсолютной основной погрешности измерения сопротивления, Ом не более 0,005 • Rx + 1 е.м.р.
    Максимальный ток через обмотку, А 1,0 ± 0,1
    Средняя наработка до отказа (безотказность), не менее, часы 10000
    Межповерочный интервал, не более, месяцы 12
    Габаритные размеры измерителя, мм, не более 280х240х125
    Масса, кг, не более 4
    Условия применения Молния-K540-4ПС
    Нормальные условия применения
    Температура окружающего воздуха, °С 20 ± 5
    Относительная влажность воздуха, % 30 - 80
    Атмосферное давление, кПа (мм. рт. ст.) 84 - 106 (630 - 795)
    Напряжение питающей сети переменного тока, В 220 ± 4,4
    Частота питающей сети, Гц 50,0 ± 0,5
    Рабочие условия применения
    Температура окружающего воздуха, °С от +5 до +4
    Относительная влажность воздуха, % до 80 при 30°С
    Атмосферное давление, кПа (мм. рт. ст.) 84 - 106,7 (630 - 800)
    Напряжение питающей сети переменного тока, В 220 ± 22
    Частота питающей сети, Гц 50,0 ± 0,5

  • Комплект поставки Молния-К540-4ПС

    № Наименование Количество
    1 Измеритель параметров силовых трансформаторов МОЛНИЯ-K540-4П 1
    2 Кабель измерительный (длина 8м) 8
    3 Сумка для кабелей 1
    4 Измеритель электрического сопротивления обмоток трансформаторов МОЛНИЯ-K540-4С 1
    5 Руководство по эксплуатации МОЛНИЯ-K540-4С 1
    6 Руководство по эксплуатации МОЛНИЯ-K540-4П 1
    7 Паспорт МОЛНИЯ-K540-4ПС 1
    8 Тара транспортная 1

    Дополнительная комплектация Молния-К540-4ПC:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель сетевой
    2 USB-флэш-накопитель c OTG кабелем
    3 Планшет или Ноутбук
