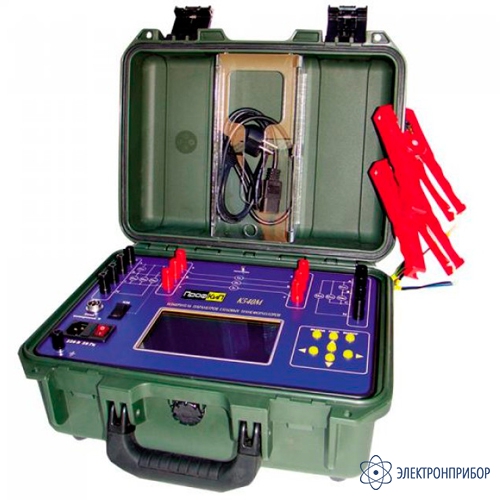

ПрофКиП К540М — комплект измерительный цифровой

Код товара: 66147

  • Назначение комплекта измерительного цифрового ПрофКиП К540М:

    Комплект измерительный цифровой ПрофКиП К540М предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 / 0.5.

    Перечень основных функций при однофазном и трехфазном возбуждении испытуемого трансформатора:

    • Измерение тока и потерь холостого хода при малом напряжении;
    • Измерение сопротивления короткому замыканию;
    • Измерение коэффициента трансформации;
    • Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
    • Измерение сопротивления обмоток постоянному току.

    В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

    Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПрофКиП К540М обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.

    Особенности комплекта измерительного цифрового ПрофКиП К540М:

    • Класс точности 0.2 / 0.5;
    • Измерение напряжения переменного тока до 400 В;
    • Измерение переменного тока до 5 А;
    • Измерение мощности до 2000 Вт;
    • Измерение сопротивления до 2000 Ом;
    • Измерение частоты до 55 Гц;
    • Измерение тока и потерь холостого хода при малом напряжении;
    • Измерение сопротивления короткому замыканию;
    • Измерение коэффициента трансформации;
    • Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
    • Измерение сопротивления обмоток постоянному току;
    • В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

  • Технические характеристики комплекта измерительного цифрового ПрофКиП К540М:

    Параметр Значение
    Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока 0.01 А … 5 А
    Диапазон измеряемых переменных напряжений (два  трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения 5 В … 400 В
    Диапазон измеряемых активных мощностей  (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения 1 Вт … 2000 Вт
    Диапазон измеряемых сопротивлений постоянному току 0.00005 Ом … 1999 Ом
    Диапазон измеряемой частоты 45 Гц … 55 Гц
    Пределы измерения тока 0.1 А, 1 А, 5 А
    Пределы измерения напряжения 100 В … 400 В
    Пределы измерения сопротивления 0.00002 Ом … 1999 Ом
    Основная приведенная погрешность измерения напряжений Не более 0.2%
    Основная приведенная погрешность измерения мощности Не более 0.5%
    Основная приведенная погрешность измерения токов Не более 0.5%
    Абсолютная погрешность измерения частоты Не более 0.25 Гц
    Основная приведенная погрешность измерения сопротивления постоянному току 0.5%
    Входное сопротивление каналов измерения напряжения 400 кОм
    Падение напряжения нагрузки каналов измерения силы тока 75 мВ
    Нормальные условия применения Температура окружающего воздуха 20°С ±5°С
    Относительная влажность воздуха 30% … 80%
    Атмосферное давление 84 кПа … 106 кПа (630 мм ртутного столба … 795 мм ртутного столба)
    Напряжение питающей сети переменного тока 220 В ± 4.4 В
    Частота питающей сети 50.0 Гц ± 0.5 Гц
    Рабочие условия применения Температура окружающего воздуха 5°С … 40°С
    Относительная влажность воздуха До 80% при 30°С
    Атмосферное давление 84 кПа … 106 кПа (630 мм ртутного столба … 795 мм ртутного столба)
    Напряжение питающей сети переменного тока 220 В ±22 В
    Частота питающей сети 50 Гц ±1 Гц
    Средний срок службы Не менее 8 лет
    Средняя наработка на отказ Не менее 10000 ч
    Питание 220 В ±22 В, 50 Гц ±1 Гц
    Габаритные размеры 320 х 180 х 390 мм
    Вес 6 кг

  • Комплект поставки ПрофКиП К540М

    № Наименование Количество
    1 Комплект измерительный цифровой ПрофКиП К540М 1
    2 Кабель для измерения сопротивления, 10 м 1
    3 Руководство по эксплуатации 1
