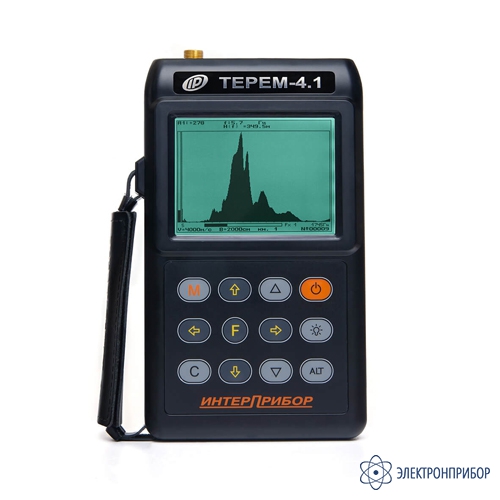

ТЕРЕМ-4.1 — система мониторинга зданий и сооружений (c улучшенными параметрами)

Код товара: 53006
  • Является модификацией ТЕРЕМ-4

    • Гарантия

      1.5 года

    Назначение системы мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1:

    Система мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1 предназначена для длительного мониторинга состояния сложных технических объектов (зданий, сооружений, мостов, строительных конструкций), технологических процессов и других применений.

    Система мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1 обеспечивают сбор и регистрацию во времени показаний датчиков различных физических величин:

    • Линейных и угловых перемещений;
    • Давления;
    • Силы напряжений и деформаций;
    • Тепловых потоков;
    • Влажности;
    • Температуры и других параметров.

    Описание системы мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1:

    Система мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1 имеет гибкую структуру и включает:

    • Регистрирующий блок - управляет работой измерительных модулей, собирает поступающую от них информацию и архивирует её памяти, связан с измерительными модулями единой 4-проводной линией связи. В состав измерительного комплекса входит только 1 регистрирующий блок;
    • Измерительные модули - преобразуют сигналы датчиков в цифровой код, производят вычисления и передают информацию на регистрирующий блок. В состав системы ТЕРЕМ-4.1 могут входить от 1 до 32 измерительных модулей. Для заказа доступна широкая номенклатура модулей, отличающихся количеством и типами обслуживаемых датчиков. Типовые модули имеют 4, 8 или 16 каналов измерений основных величин и 1 или 2 канала измерения параметров окружающей среды (температуры и влажности воздуха);
    • Датчики физических величин - в каждом комплексе до 256 датчиков. Количество и типы датчиков подбирают исходя из технического задания заказчика. В состав комплекса могут входить следующие типы датчиков:
      – датчики линейных перемещений (используют для измерения ширины раскрытия трещин);
      – инклинометры (измерители углов наклона зданий);
      – тензодатчики;
      – датчики силы (растяжения, сжатия или универсальные);
      – датчики влажности материалов;
      – датчики температуры (поверхности или среды);
      – совмещённые датчики температуры и влажности воздуха;
      – датчики плотности теплового потока;
      – другие датчики, преобразующие измеряемый сигнал в ток или напряжение.

    Конфигурацию системы формируют по техническому заданию заказчика из предлагаемой номенклатуры измерительных модулей и типов датчиков.

    Основные функции:

    • Регистрация и отображение результатов измерений во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива;
    • Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения;
    • Контроль локальных зон объекта посредством измерительных модулей, ориентированных на один или несколько видов датчиков;
    • Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации;
    • Автоматический переход из активного режима в режим микропотребления и обратно.

    Особенности системы мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1:

    • Малые габариты, многоканальность, многофункциональность и микропотребление;
    • Инжиниринговая проработка заказов;
    • Большой выбор готовых технических решений для различных сфер применения, в том числе:
      – системы мониторинга трещин и углов наклона зданий и сооружений;
      – многоканальные тензометрические комплексы (в т.ч. для наблюдения за деформацией несущих элементов строительных конструкций);
      – системы мониторинга температуры и влажности грунтовых оснований дорог;
      – многоканальные системы измерения температуры различных объектов (например, мониторинг температуры бетона при изотермическом выдерживании или электропрогреве) или температуры и влажности окружающего воздуха;
      – системы определения термического сопротивления и сопротивления теплопередаче строительных конструкций;
    • Широкая номенклатура измерительных датчиков;
    • Возможность подключения к регистрирующему блоку нескольких измерительных модулей по единой линии связи упрощает установку комплекса на объект с большим количеством зон контроля;
    • Аккумуляторное питание и микропотребление гарантируют длительное время автономной работы, а наличие встроенного зарядного устройства позволяет быстро восстановить работоспособность;
    • Модификация с проводной связью;
    • Сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации.

  • Технические характеристики системы мониторинга зданий и сооружений (c улучшенными параметрами) ТЕРЕМ-4.1:

    Параметр ТЕРЕМ-4.0 ТЕРЕМ-4.1 ТЕРЕМ-4.1 GSM
    Количество каналов регистрации До 256
    Количество измерительных модулей в системе До 32
    Период отсчетов минимальный / мксимальный 10 с / 59 ч 1 с / 59 ч
    Аппаратная погрешность, % Не более 0,1
    Длина линии связи регистрирующего блока с модулями, м 1...500
    Длина линии связи датчиков с модулями, м 1-20 (для цифровых датчиков может быть увеличена до 200)
    Объем памяти, Мбайт 8 До 4096
    Максимальное количество отсчетов 105
    Общие характеристики
    Интерфейс связи с ПК USB USB, GSM
    Габариты центрального блока, мм 150 x 76 x 27 190 x 110 x 32
    Масса центрального блока, кг 0,19 0,3

  • Комплект поставки ТЕРЕМ-4.1

    № Наименование Количество
    1 Регистрирующий блок 1
    2 Кабель USB 1
    3 Зарядное устройство USB (1 А) 1
    4 Программа связи с ПК на "Flash-визитке" / CD 1
    5 Чехол 1
    6 Сумка 1
    7 Свидетельство о калибровке 1

    8    		 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*
    1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.

    Дополнительная комплектация ТЕРЕМ-4

    (Поставляется за отдельную плату)

    № Наименование
    1 Модуль-04 для тензоизмерений
    2 Модуль-04 универсальный
    3 Модуль-08 для тензоизмерений
    4 Модуль-08 для термопар
    5 Модуль-08 цифровой
    6 Модуль-16 для тензоизмерений
    7 Модуль-16 для термопар
    8 Модуль-16 универсальный
    9 Модуль-16 цифровой
    10 Модуль-48 для термопар
    11 Датчик температуры среды гильзовый ДТС-1.0
    12 Датчик температуры среды ДТС-1.1 (в термоусадочной трубке)
    13 Датчик термогигрометрический ДТГ-2.0 (до 125°С)
    14 Датчик перемещений ДПЛ-10
    15 Датчик перемещений ДПЛ-20
    16 Датчик перемещений ДПЛ-50
    17 Датчик влажности и температуры грунта ДВМ-2
    18 Инклинометр двухосевой ИН-Д 4.2 (±2°)
    19 Тензорезисторы
    20 Кабель соединительный Регистратор-Модуль
    21 Кабель соединительный Модуль-Модуль

    *В виду большого ассортиметна поставляемых изделий здесь приведён не полный список дополнительной комплектации. Счёт на изделия ТЕРЕМ выставляют только после инжиниринговой проработки и согласования заказа с техническими специалистами предприятия.
