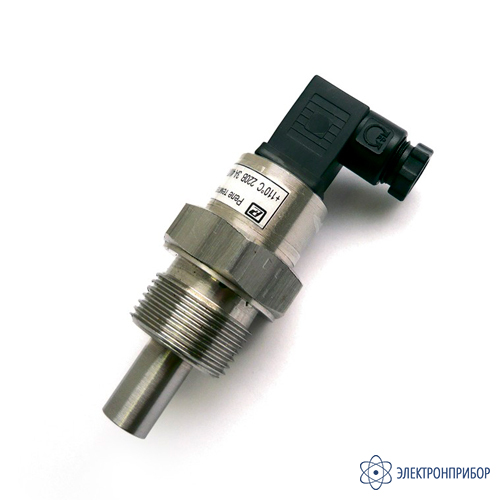

РТ-3 — реле температурное

Код товара: 80434

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  2 года
- Производитель

  РЭЛСИБ
Описание реле температурного РТ-3:

Тепловое реле РТ-3 предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических, тепловых котлов и т.д. Реле изготовлено в герметичном корпусе из нержавеющей стали с резьбовым соединением. Подключение теплового реле осуществляется через современный соединитель DIN43650.

Принцип действия теплового реле РТ-3 основан на скачкообразной деформации диска из термобиметалла при достижении определенной температуры (температуры срабатывания).

Варианты исполнения реле температурного РТ-3:

РТ-3.X.Tср.Z, где:

X - ЗК - замыкающий контакт; РК - размыкающий контакт;
Т_ср.- температура срабатывания,°C;
Z - конструктивное исполнение.

Применение реле температурного РТ-3:

Реле температурное РТ-3 предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических и других тепловых котлов и т.д.

Особенности реле температурного РТ-3:
- тепловая защита от перегрева электродвигателей, насосов, электрических и тепловых котлов и т.д.;
- сигнализация о превышении температуры;
- герметичный корпус из нержавеющей стали;
- ысокая прочность;
- на основе термобиметалла;
- 8 конструктивных исполнений.

Технические характеристики реле температурного РТ-3:

Параметр	Значение
Номинальное напряжение	до 250 В 50 Гц
Номинальный ток	1,6 А при cosϕ=0,6 2,5 А при cosϕ=1,0
Количество коммутационных циклов, не менее	10000
Максимальный ток	4,0 А для 100 циклов
Температура срабатывания (из диапазона)	65…130 °С
Погрешность по температуре срабатывания	±5 °С
Гистерезис	15…45 °С
Напряжение пробоя в течение 1 минуты	не менее 2000 В 50 Гц
Степень защиты корпуса	IP65
Максимальное давление в контролируемой среде	4 МПа
Масса	не более 0,25 кг
Средний срок службы	10 лет

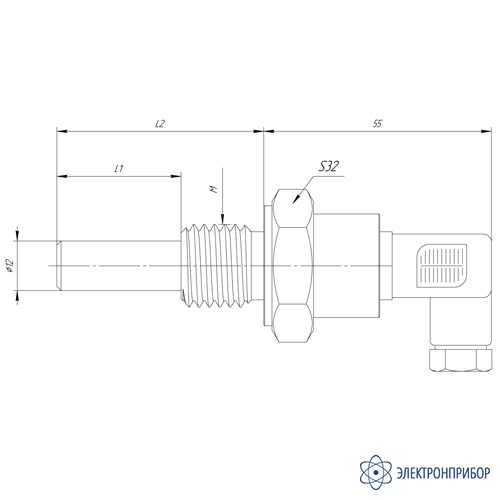

Характеристики конструктивных исполнений теплового реле РТ-3:

Номер исполнения	Резьба М	Длина L1, мм	Длина L2, мм
01	G 3/8	20	40
02	G 3/8	30	50
03	G 1/2	20	40
04	G 1/2	30	50
05	G 3/4	20	40
06	G 3/4	30	50
07	М 20х1,5	20	40
08	М 20х1,5	30	50
