АВТОГРАФ-1.1 — автономный регистратор процессов сушки кирпича

Код товара: 53008
    • Гарантия

      18 месяцев

    Назначение автономного регистратора процессов сушки кирпича АВТОГРАФ-1.1:

    Автономный регистратор процессов сушки кирпича АВТОГРАФ-1.1 используется для регистрации основных параметров процесса сушки кирпича-сырца: величины усадки и температуры кирпича в локальных зонах сушильной камеры, влажности и температуры греющей среды.

    Также АВТОГРАФ-1.1 используется для фиксации процессов сушки других материалов (керамических изделий, древесины и т.п.) в камерах циклического и периодического действия.

    Описание автономного регистратора процессов сушки кирпича АВТОГРАФ-1.1:

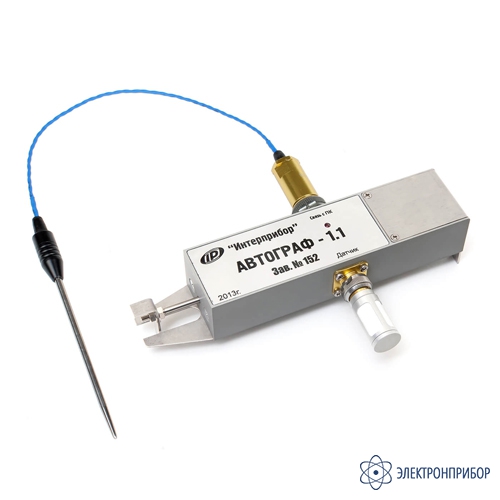

    Автономный регистратор процессов сушки кирпича АВТОГРАФ-1.1 выполнен в моноблочном герметичном конструктиве, имеет платформу из нержавеющей стали с тремя ножевыми упорами для крепления на кирпич-сырец. Встроенные датчики: усадки кирпича, температуры и влажности среды.

    АВТОГРАФ-1.1 имеет разъем для подключения внешнего датчика температуры кирпича-сырца и встроенную высокотемпературную литиевую батарею.

    Регистратор в течение всего процесса сушки находится в сушильной камере на кирпиче-сырце. После завершения сушки регистратор снимают с объекта измерений для считывания результатов в компьютер.

    Регистратор АВТОГРАФ-1.1 по желанию заказчика может быть дополнительно оборудован специальным датчиком контроля температуры кирпича сырца ДТС-1.4.

    Основные функции:

    • Синхронная автоматическая регистрация 3...4 параметров сушки (температуры и влажности греющей среды, усадки и, опционально, температуры кирпича-сырца);
    • Передача данных на компьютер по RS-232 или USB через переходник USB-COM.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Просмотр и анализ основных параметров процессов сушки;
    • Задание режимов регистрации: времени запуска, периодов отсчетов, длительности циклов регистрации, параметров объекта контроля;
    • Экспорт в Excel, сохранение в текстовый формат для других программ.

    Особенности автономного регистратора процессов сушки кирпича АВТОГРАФ-1.1:

    • Полная автономность;
    • Отсутствие проводной связи;
    • Малые габариты и вес;
    • Универсальность (прибор может быть использован для контроля сушки не только кирпича, но и других керамических изделий, изделий из бетона и т.д.);
    • Простота установки на кирпич-сырец;
    • Работоспособность при температурах окружающей среды до +125 °С;
    • Объем памяти результатов - более 100000;
    • Микропотребление, срок службы встроенной литиевой батареи до 5 лет
  • Технические характеристики автономного регистратора процессов сушки кирпича АВТОГРАФ-1.1:

    Параметр Значение
    Диапазон рабочих температур, °С -10...+125
    Установочная база, мм 155
    Диапазон измерения усадки, мм 0...20
    Дискретность индикации усадки, мм 0,001
    Пределы погрешности измерения усадки, мм, не более ±0,01
    Пределы погрешности измерения температуры до 70°С / до 120°С, °С Не более ±1 / ±2
    Диапазон измерения влажности воздуха при температурах 0...70 °С, % 0...100
    Диапазон измерения влажности воздуха при температуре 120 °С*, % 0...20
    Пределы погрешности измерения влажности до 70°С / до 120°С*, % Не более ±3 / ±5
    Период отсчетов, мин 1...240
    Время регистрации, час 1...1000
    * - при работе в агрессивных средах гарантия на прибор, в частности, на датчик влажности воздуха, не распространяется
    Общие характеристики
    Габаритные размеры прибора, мм 155 x 70 x 35
    Масса прибора, кг 0,25
  • Комплект поставки АВТОГРАФ-1.1

    Наименование Количество
    1 Автономный регистратор процессов сушки кирпича АВТОГРАФ-1.1 1
    2 Кабель связи RS-232 1
    3 Конвертер USB-COM 1
    4 Заглушка разъема 1
    5 Программа связи с ПК на CD 1
    6 Сумка 1
    7 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
