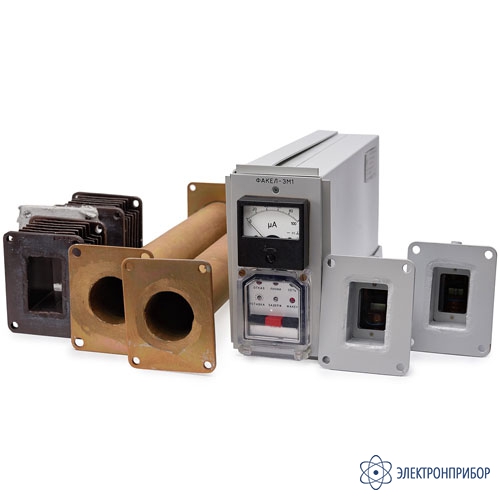

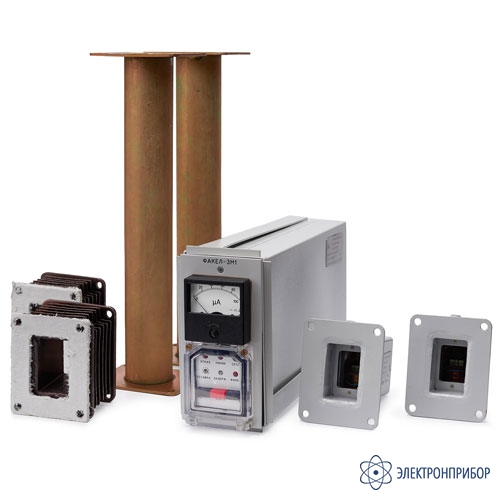

Факел 3М1 — устройство индикации наличия факела в топке котла

Код товара: 60002
  • Устройство индикации наличия факела в топке котла Факел 3М1 Устройство индикации наличия факела в топке котла Факел 3М1

    Описание устройства индикации наличия факела в топке котла Факел 3М1:

    Устройство Факел 3м1 предназначено для оснащения всех типов пылеугольных и газомазутных котлов технологической защитой подачи резервного топлива в топку котла.

    Используется в схеме технологической защиты, действующей на останов котла при погасании факела в топке. Конструктивно Факел 3М1 состоит из сигнализатора и двух фотодатчиков, соединенных линиями связи. Для монтажа фотодатчиков в комплект поставки включен комплект монтажных частей. Конструкция имеет пылезащитное и вибропрочное исполнение.

    По устойчивости к воздействию температуры и влажности окружающего воздуха Факел 3М1 соответствует группе исполнения В4 по ГОСТ 12997-84, но датчик рассчитан для работы при температуре от 5 до 80 °С.

    Работает по принципу контроля пульсаций пламени оптического диапазона длин волн в топке котла при сгорании топлива.

    Частота пульсаций факела фоточувствительными элементами фотодатчика преобразуется в электрический сигнал, который поступает в сигнализатор. При снижении частоты пульсаций ниже порогового значения устройство обеспечивает световую сигнализацию и коммутацию внешнего исполнительного реле, имеющего две группы переключающих контактов. Кроме того, устройство осуществляет самоконтроль линий связи и имеет индикацию исправности линий связи.

    Особенности устройства индикации наличия факела в топке котла Факел 3М1:

    • Самоконтроль линий связи;
    • Для всех типов пылеугольных, газомазутных котлов;
    • Пылезащитное, вибропрочное исполнение;
    • По заказу возможна поставка отдельно фотодатчиков.

  • Технические характеристики устройства индикации наличия факела в топке котла Факел 3М1:

    Параметр Значение
    Напряжение питания 220 В (+10, - 15) % частотой 50 Гц
    Мощность потребляемая от сети Не более 15 ВА
    Диапазон рабочих частот пульсаций пламени 3-9 Гц
    Область спектральных характеристик фотодатчиков В диапазоне длин волн
    от 0,4 до 1,1 мкм
    Минимальный порог срабатывания фотоприемников по освещенности Не более 2 лк
    Кратность изменения уставки срабатывания Не менее 5
    Нагрузка выходного реле – активно-индуктивная цепь постоянного тока с параметрами Сила тока Не более 0,5 А
    Напряжение Не более 220 В
    t Не более 0,015 с
    Длина линии связи между каждым фотодатчиком и сигнализатором До 150 метров
    Габаритные размеры Сигнализатора 350 х 100 х 180 мм
    Фотодатчика 125 х 80 х 100 мм
    Масса Сигнализатор Не более 3,35 кг
    Фотодатчик Не более 1,0 кг
    Комплект монтажных частей Не более 6,0 кг

  • Комплект поставки Факел 3М1

    № Наименование Количество
    1 Устройство индикации наличия факела в топке котла Факел 3М1 1
