РТ-4 — реле температурное

Код товара: 80436

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение реле температурного РТ-4:

    Реле температурное РТ-4 предназначено для защиты от превышения температуры. Изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент - термовыключатель с биметаллическим диском мгновенного действия.

    Реле температурное РТ-4 устойчиво к ударам и вибрации. Благодаря небольшому диаметру зонда реле имеет низкую тепловую инерционность. Кабель: RFS05 2х0,5 мм2 высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.

    Для термореле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

    Варианты исполнения реле температурного РТ-4:

    РТ-4.X-Тср.Y.l.Z.L, где:

    X - РК - размыкающий контакт;
    Тср.- температура срабатывания, °C;
    Y - конструктивное исполнение: 1 - без штуцера; 2 - со штуцером;
    l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;
    Z соединение: М - М20х1,5; G - G1/2;
    L - длина кабельного вывода: 0,2; 0,5; 1,0; 2,0.

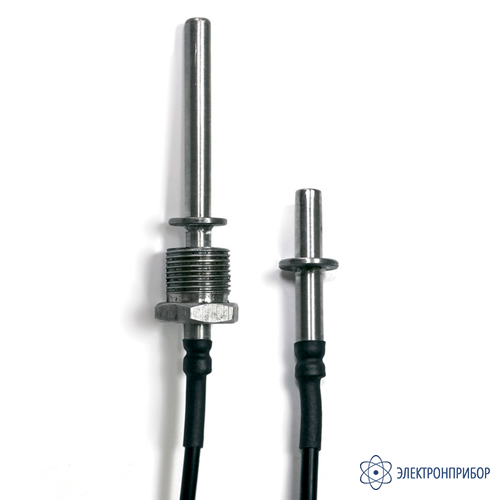

    Конструктивные исполнения:

    Применение реле температурного РТ-4:

    Контроль, сигнализация о превышении температуры. Термореле с успехом вытесняют крупногабаритные и ненадёжные манометрические и дилатометрические термореле, в том числе и на атомных электростанциях. Термореле могут использоваться в котельных, ТЭЦ, компрессорах, трансформаторах и т.д.

    Особенности реле температурного РТ-4:

    • устойчивость к ударам и вибрации;
    • изкая инерционность;
    • температура срабатывания любая из интервала +45...+120 °С с шагом 10 °С

  • Технические характеристики теплового реле РТ-4:

    Параметр Значение
    Коммутируемое напряжение =24В, ≈250В
    Коммутируемый ток 3А
    Температура срабатывания термореле от +45 до +120 °С с шагом 10 °С
    Погрешность (разброс по температуре срабатывания) ±5 °С
    Гистерезис от 10 до 40 °С
    Количество коммутационных циклов не менее 10000
    Максимальное давление в контролируемой среде 1,6 МПа
    Материал защитной арматуры 12Х18Н10Т; SUS304
    Степень защиты IP65
    Средняя наработка на отказ не менее 50000 ч
    Средний срок службы 5 лет
    Масса реле не более 0,25 кг

  • Комплект поставки РТ-4

    № Наименование Количество
    1 Реле температурное РТ-4 1
    2 Руководство по эксплуатации 1
