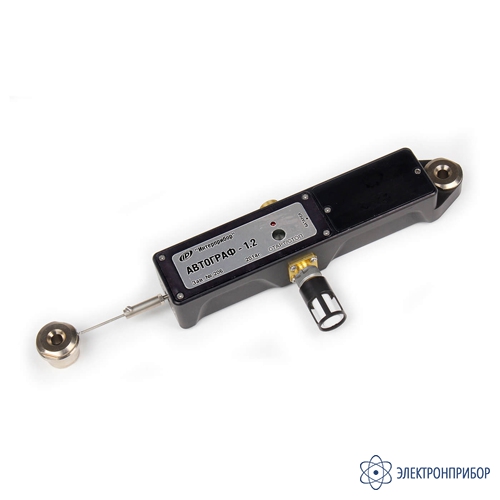

АВТОГРАФ-1.2 — автономный регистратор для мониторинга трещин

Код товара: 53009

Описание
Характеристики
Комплектация
Документы 2
Показать всё

- Гарантия

  1.5 года
Назначение автономного регистратора для мониторинга трещин АВТОГРАФ-1.2:

АВТОГРАФ-1.2 предназначен для длительного автономного мониторинга деформаций и ширины раскрытия трещин в бетоне на ответственных участках строительных конструкций (мостов, зданий и сооружений), совмещённый с регистрацией температуры и влажности окружающего воздуха.

Прибор АВТОГРАФ-1.2 также применяют при регистрации изменений геометрических размеров различных объектов и их температурно-влажностных режимов.

Описание автономного регистратора для мониторинга трещин АВТОГРАФ-1.2:

Прибор выполнен в моноблочном герметичном конструктиве и включает в себя:
- Датчик линейных перемещений (для наблюдения ширины раскрытия трещин в бетоне и деформациями) и датчик температуры и влажности окружающего воздуха;
- Встроенное микропроцессорное устройство с литиевой батареей для задания режимов регистрации, фиксации результатов измерений и их передачи в ПК.
Дополнительно может комплектоваться датчиком температуры поверхности.

Основные функции

Прибор осуществляет синхронную автоматическую регистрацию следующих параметров:
- Линейного перемещения (ширина раскрытия трещин в бетоне, деформации);
- Влажности воздушной среды;
- Температуры воздушной среды;
- Температуры поверхности объектов (опция).
Собранные прибором данные передаются на ПК по RS-232 или USB через адаптер USB-COM.

Сервисная компьютерная программа
- Перенос результатов измерений в ПК;
- Просмотр и анализ основных параметров;
- Задание режимов регистрации: время запуска, периодов отсчетов, длительность цикла регистрации, параметров объекта контроля;
- Архивация, документирование и обработка результатов;
- Экспорт в Excel, сохранение в текстовый формат для других программ.
Особенности автономного регистратора для мониторинга трещин АВТОГРАФ-1.2:
- Простота установки: имеет двухточечное крепление на объекте измерений с помощью анкеров или дюбелей;
- Полная автономность и микропотребление. Срок службы встроенной литиевой батареи до 5 лет;
- Малые габариты и вес;
- Возможна передача данных на ПК (ноутбук) без снятия с объекта;
- Упругий струнный элемент измерительной базы;
- Объем памяти - более 100 тысяч результатов.

Технические характеристики автономного регистратора для мониторинга трещин АВТОГРАФ-1.2:

Параметр	Значение
Измерительная база, мм	155
Диапазон измерения перемещений, мм	0...20
Дискретность измерения перемещений, мкм	±10
Диапазон измерения температуры среды / поверхности, °С	-40..+85 / -40...+125
Пределы погрешности измерения температуры (в дипазоне -40...+85 °С), °С	±0,5
Диапазон измерения влажности, %	0...100
Пределы погрешности измерения влажности, %	±3
Период отсчетов, мин	1...240
Время регистрации, час	1...1000
Общие характеристики
Диапазон рабочих температур, °C	-40...+85
Габаритные размеры, мм	185 x 60 x 30
Масса, кг	0,31

Комплект поставки АВТОГРАФ-1.2

№	Наименование	Количество
1	Автономный регистратор для мониторинга трещин АВТОГРАФ-1.2	1
2	Датчик температуры и влажности	1
3	Анкер	2
4	Кабель связи RS-232	1
5	Конвертер USB-COM	1
6	Заглушка разъема	1
7	Программа связи с ПК на CD	1
8	Сумка	1
7	Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*	1

*С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
