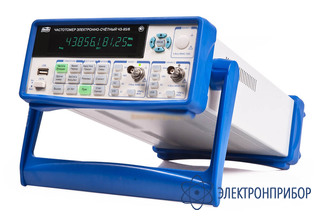

Ч3-85/3 + опция 5 — частотомер

Код товара: 22273
  • 32359-06

    • Гарантия

      1 год

    • Госреестр СИ РФ

      32359-06

    • Производитель

      АКИП

    Описание частотомера Ч3-85/3 + Опция 5:

    • Высокопроизводительный частотомер до 500 МГц (в базовой комплектации);
    • Расширение частотного диапазона до 9 ГГц (опции);
    • Погрешность ОГ: 1х10-7;
    • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов.;
    • 4 математических функции для частотных измерений;
    • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
    • Автоматический допусковый контроль для частотных измерений;
    • Высокое разрешение (9 разрядов/ секунда);
    • Память: 9 различных профилей настроек;
    • Интерфейс RS-232C и LPT
    • Опция 6: 3 ГГц, GPIB (КОП).

  • Технические характеристики частотомера Ч3-85/3 + Опция 5:

    Параметр Значения
    КАНАЛЫ 1, 2
    Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2)
    Диаапазон периодов 7 нс – 7000с
    Диапазон временных интервалов 20 нс – 7000 с
    Фазовый сдвиг 0 - 3600
    Длительность импульсов >20 нс при периоде следования не более 100 с
    Скважность 1 – 99 % при периоде следования не более 100 с
    Счет импульсов 0 – 1×1012
    КАНАЛ 3
    Диапазон частот 100 МГц – 3 ГГц.
    ПАРАМЕТРЫ ВХОДА
    Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
    Входное напряжение Диапазон частот до 100 МГц: 30 мВ – 1,5 В
    Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В
    Диапазон частот 1,5 ГГц – 9 ГГц: 30 мВ – 1 В
    Связь по входу Каналы 1 и 2: открытый и закрытый вход
    Канал 3: закрытый вход, 50 Ом
    ПОГРЕШНОСТЬ
    Погрешность опорного генератора ± 1 x 10-7
    Разрешение по частоте 9 разрядов (время счета - секунда)
    ОБЩИЕ ДАННЫЕ
    Разрядность индикатора Максимально 12
    Интерфейс RS-232C
    Опции Расширения частотного диапазона 1,5 - 9 ГГц (опции №3 - 6)
    Интерфейс GPIB (КОП)
    Напряжение питания 115 / 230 В; 50 / 60 Гц.
    Габаритные размеры 255 × 100 × 370 мм.
    Масса 2 кг.

  • Комплект поставки Ч3-85/3 + опция 5

    Наименование Количество
    Шнур питания 1
    Измерительный кабель 1
    Кабель RS-232 1
    CD диск с ПО 1
    Руководство по эксплуатации 1
