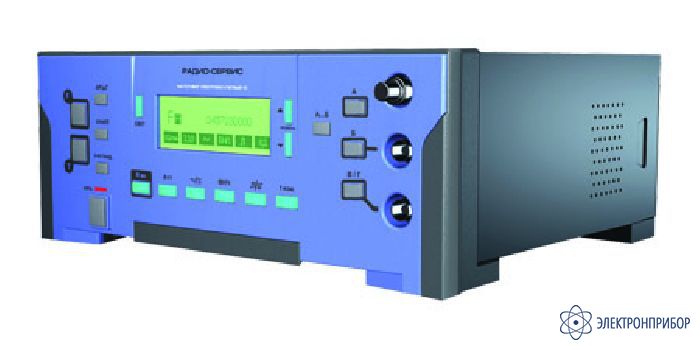

Ч3-83 — частотомер электронно-счетный

Код товара: 20473
  • 29451-03

    Назначение частотомера электронно-счетного Ч3-83:

    Частотомер электронно-счетный Ч3-83 - современный высокоточный лабораторный прибор. Предназначен для измерения частоты и периода синусоидальных сигналов, а так же длительности импульса, частоты и периода следования импульсных сигналов.

    Измерение проводится по трем каналам, два из которых имеют одинаковый частотный диапазон, что позволяет одновременно работать с двумя источниками сигнала и вычислять их соотношения. Кроме того, прибор измеряет уход частоты (как мгновенный, так и максимальный) за период измерения, длительность и скважность импульсов, подсчитывает количество импульсов за период измерения, а также служит для выдачи высокостабильного сигнала опорной частоты.

    Термостабилизированный опорный генератор модели Ч3-83 обеспечивает высокую точность измерений.
    Высокоинформативный графический дисплей и интуитивно понятные органы управления существенно облегчают работу с прибором.
    В прибор встроен интерфейс RS232C. Поставляемое с прибором программное обеспечение позволяет с его помощью создавать массивы данных для последующего анализа.

  • Технические характеристики частотомера Ч3-83:

    Наименование параметра Ч3-83 Ч3-83/1
    Опорный генератор
    Выходная частота 5 МГц
    Стабильность поддержания частоты сутки/год 2х10-9 / 2х10-7 5х10-6 / 1х10-5
    Выходной сигнал Fопорной 5МГц (на нагр. 50Ом) 0,5 - 1,5 В
    Напряжение внешнего источника Fопорной 0,5 - 3 В
    Время установления рабочего режима 15 мин
    Измерение частоты
    Диапазон частот (входы А и Б) 0,1 Гц - 200 МГц
    Напряжение входного сигнала, СКЗ 0,03 - 10 В
    Диапазон частот (вход В) 100 - 2400 МГц
    Мощность входного сигнала 0,03 - 60 мВт
    Измерение периода (вход А)
    Усредненный период 5 нс - 10 с
    Единичный период 0,1 мкс - 100 с
    Измерение параметров импульсов (вход А)
    Длительность импульса 0,1 мкс - 100 с
    Скважность импульса Fследования < 5 МГц
    Емкость счетчика числа импульсов 232
    Общие характеристики
    Время счета
    - входы А и Б 0,1; 1; 10 с
    - вход В 0,2; 2; 20 с
    Входной импеданс
    - входы А и Б 1 МОм и 50 Ом / 50 пФ ±10%
    - вход В 50 Ом
    ФНЧ по входам А и Б до 1 МГц
    Интерфейс RS232С
    Питание 220 ±22 В / 50 ±1 Гц
    Потребляемая мощность 25 Вт
    Масса 3 кг
    Габаритные размеры (Ш х В х Г) 295 х 110 х 220 мм

  • Комплект поставки Ч3-83

    № Наименование Количество
    1. Частотомер электронно-счетный Ч3-83 1
