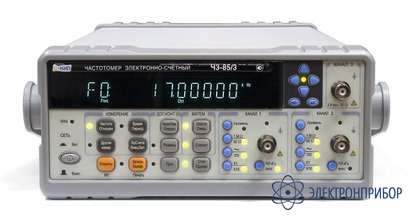

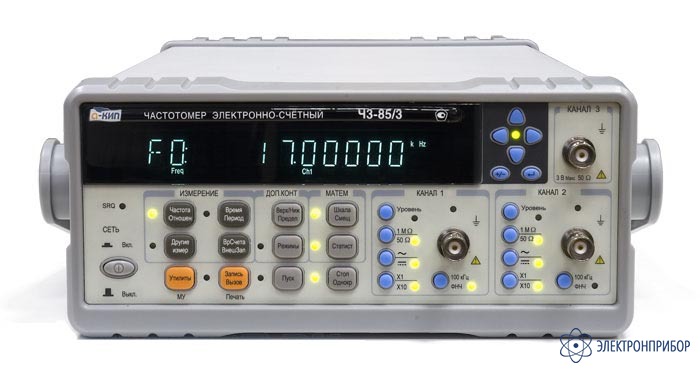

Ч3-63/3 — частотомер электронно-счётный

Код товара: 24205
  • 32499-06

    • Гарантия

      1 год

    • Госреестр СИ РФ

      32499-06

    Особенности частотомера Ч3-63/3:

    • Измерение частоты до 1,5 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
    • Имеет три входа: канал 1, канал 2, канал 3;
    • Погрешность ОГ: 1х10-7;
    • 4 математических функции для частотных измерений;
    • Статистика (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана) для частотных измерений;
    • Автоматический допусковый контроль для частотных измерений;
    • Высокое разрешение (до 12 разрядов);
    • Сохранение 9 различных профилей работы;
    • Интерфейс RS-232C и LPT.

  • Технические характеристики частотомера Ч3-63/3:

    Параметр Значения
    КАНАЛЫ 1, 2
    Диапазон частот 0,14 мГц – 150 МГц
    Диапазон периодов 7 нс – 7000 с
    Диапазон временных интервалов 20 нс – 7000 с
    Фазовый сдвиг 0 - 360°
    Длительность импульсов >20 нс при периоде следования не более 100 с
    Скважность 1 – 99 % при периоде следования не более 100 с
    Счет импульсов 0 – 1х1012
    КАНАЛ 3
    Диапазон частот 100 МГц – 1,5 ГГц
    ПАРАМЕТРЫ ВХОДА
    Входное сопротивление 1 МОм // 45 пФ и 50 Ом (каналы 1 и 2)
    Входное напряжение Диапазон частот до 100 МГц: 30 мВ – 1,5 В
    Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В
    Связь по входу Каналы 1 и 2: открытый и закрытый вход
    Канал 3: закрытый вход, 50 Ом
    ПОГРЕШНОСТЬ
    Погрешность опорного генератора ± 1х10-7
    ДИСПЛЕЙ
    Разрешение по частоте 9 разрядов (время счета – секунда)
    Разрядность индикатора Максимально 12
    ОБЩИЕ ДАННЫЕ
    Интерфейс RS-232C
    Напряжение питания 115 / 230 В; 50 / 60 Гц
    Габаритные размеры 255 х 100 х 370 мм
    Масса 2 кг

  • Комплект поставки Ч3-63/3

    Наименование Количество
    Прибор 1
    Шнур питания 1
    Измерительный кабель 2
    Кабель RS-232 1
    Диск с ПО 1
    Руководство по эксплуатации 1
