ФП 3100, ФП-3100

Многофункциональные щитовые электроизмерительные приборы

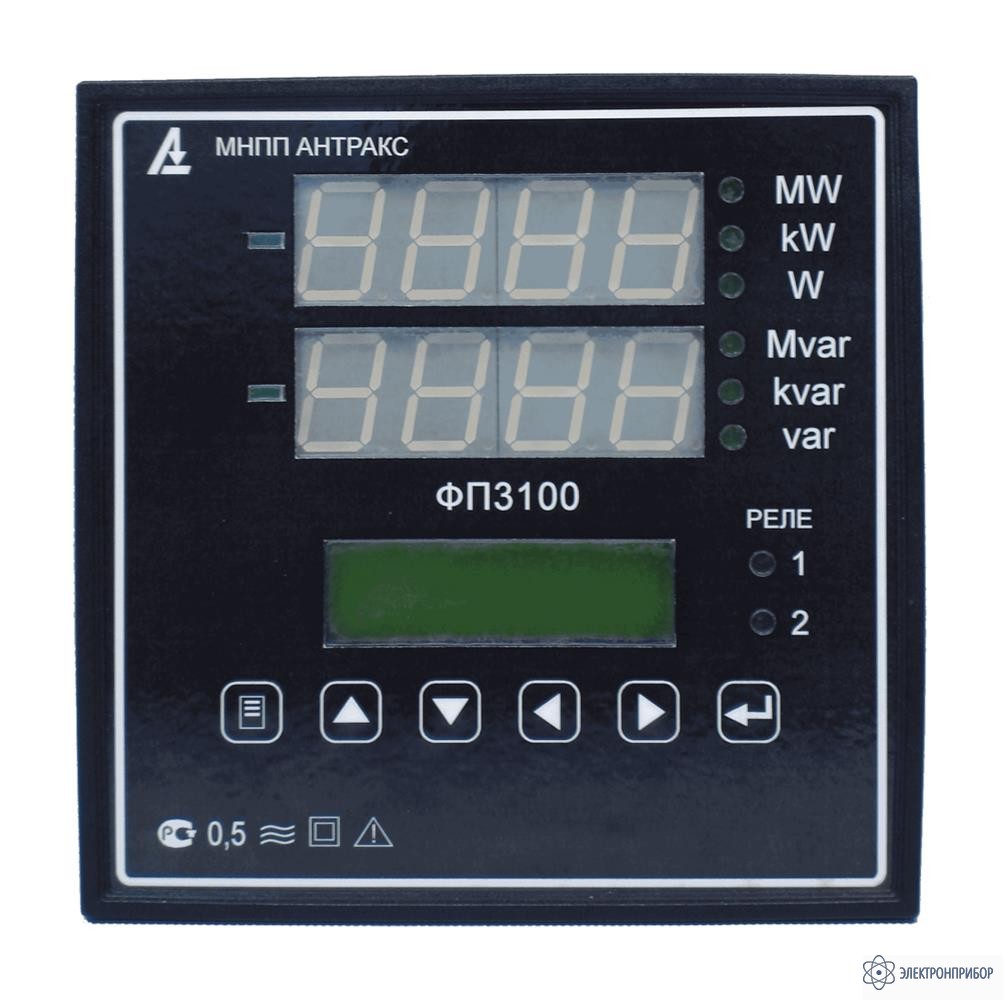

ФП3100 — прибор электроизмерительный многофункциональный

Код товара: 29960

    • Гарантия

      1 год

    Назначение многофункционального электроизмерительного прибора ФП3100:

    Приборы электроизмерительные многофункциональные ФП предназначены для измерения всех базовых параметров в трехфазной трехпроводной или четырехпроводной симметричной и несимметричной электрической сети с одновременным отображением текущих значений и их цифровой передачей и преобразованием в стандартный аналоговый сигнал. Приборы могут использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо нескольких: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других, что удобно для унификации оборудования и выгодно экономически. Кроме того, приборы ФП рассчитаны на непрерывную круглосуточную работу и могут применяться для метрологического обеспечения в электротехнической и других областях промышленности.

    Приборы ФП предназначены для замены устаревших электромеханических приборов, а также для использования в новых разработках систем и установок энергообъектов различных отраслей промышленности, в том числе электрических подстанций 6, 10, 35, 110, 220, 330, 500 и 750 кВ и генерирующих станций.

    Функции многофункционального электроизмерительного прибора ФП3100:

    • измерение напряжения переменного тока частотой 50, 60 Гц;
    • измерение силы переменного тока;
    • измерение активной, реактивной и полной мощности с учетом первичных коэффициентов трансформации;
    • измерение частоты входного напряжения переменного тока в трехфазной трехпроводной или четырехпроводной симметричной или несимметричной электрической сети;
    • расчет на основании измерений коэффициента мощности (cos φ)
    • расчет на основании измерений усредненных трехфазных активной, реактивной, полной мощности;
    • расчет на основании измерений фазных (или линейных, в зависимости от схемы включения) напряжений и силы переменного тока;
    • расчет на основании измерений напряжения и силы переменного тока фазы В (в случае использования трехпроводного включения);
    • отображение одного или нескольких измеренных значений и параметров сети;
    • отображение текущего времени;
    • передача требуемых значений в цифровом виде посредством интерфейса RS485/232 (протокол MODBUS ASCII/RTU) или интерфейса с током, пропорциональным одному из выбранных параметров;
    • выход USB и релейные выходы в качестве дополнительных опций.

  • Технические характеристики многофункционального электроизмерительного прибора ФП3100:

    Параметр Значение
    Номинальное значение силы переменного тока Iном 1 А
    5 А
    Диапазон измерения силы переменного тока, А (0,001-2)Iном
    Номинальное значение междуфазного (линейного) напряжения переменного тока Uноммф частотой 50, 60 Гц 100 В
    Диапазон измерения междуфазного (линейного) напряжения переменного тока, В (0,05-1,4) Uноммф
    Номинальное значение фазного напряжения переменного тока Uномф частотой 50, 60 Гц 57,7 В
    Диапазон измерения напряжения переменного тока, В (0,1-2,2) Uномф
    Диапазон измерения фазной активной, реактивной и полной мощности при номинальном коэффициенте мощности cos?=1 или sin?=1 В•А 0,001Iном•0,1Uном?Iном•1,4Uном
    Диапазон измерения частоты измеряемого входного напряжения переменного тока (в зависимости от исполнения):
    - при номинальном значении 50 Гц
    - при номинальном значении 60 Гц
    48-52 Гц
    58-62 Гц
    Время измерения, не более 2 с
    Тип интерфейса RS485/232
    Скорость обмена по интерфейсу 110, 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200, 128000, 256000 бод
    Напряжение гальванической изоляции входных цепей, не менее 3 кВ
    Напряжение гальванической изоляции цепей питания, не менее 3 кВ
    Напряжение гальванической изоляции выходных цепей, не менее 3 кВ
    Пределы допускаемой основной приведенной погрешности измерения силы переменного тока, напряжения переменного тока, фазной (трехфазной) активной, реактивной и полной мощности 0,5 %
    Пределы допускаемой основной приведенной погрешности измерения частоты измеряемого входного напряжения переменного тока 0,02 %
    Срок службы 10 лет

    Сравнительная таблица модификаций приборов ФП:

    Параметры ФП1000 ФП2000 ФП3000 ФП3100 ФП3200
    Количество светодиодных индикаторов 1 2 3 2 2
    Наличие жк дисплея 0 0 1 1 1
    Отображается на индикаторе любая измеряемая величина 3-х фазной сети активная и реактивная мощности
    Отображается на ЖК-дисплее - - - любая измеряемая величина 3-х фазной сети
    Пленочная клавиатура - - - + +
    Возможность изменения настроек с клавиатуры - - - + +
    Выбора режима индикации + + + + +
    Изменение яркости свечения + + + + +
    Регистрация аварийных процессов - - - - +
    Расчет расстояния до места КЗ - - - - +
    Внешний интерфейс RS-485/232 + + + + +
    Аналоговый выход 0-20 мА + + + + +
    Коэффициенты трансформации возможна настройка пользователем
    Потребляемая мощность ВА, не более 5 5 5 10 10
    Питание:
    - от промышленной сети переменного тока с напряжением в диапазоне от 85 до 265 В частотой от 45 до 65 Гц + + + + +
    - от двух смежных фаз параллельной измерительной цепи + + + - -
    - от сети постоянного тока номинальным напряжением 110 или 220 В с отклонением от минус 15 до плюс 10 % + + + + +
    Рабочий температурный диапазон, оС -40...+50
    Габаритные размеры:
    - 144х144х85 + + + + +
    - 120х120х140 + + + - -
    Масса, кг, не более 1,5 1,5 1,5 1,5 1,5

  • Комплект поставки ФП3100

    № Наименование Количество
    1. Прибор электроизмерительный многофункциональный ФП3100 1
