СВС-50Ц, СВС 50Ц, СВС50Ц, СВС-50-Ц, CBC-50, CBC 50, CBC50

Установки для испытания средств защиты от поражения электрическим током

СВС-50Ц — cтенд высоковольтный стационарный

Код товара: 25888
  • 72368-18

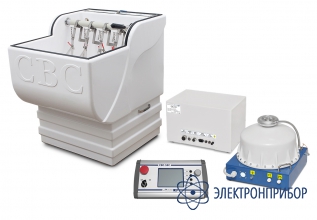

    Cтенд высоковольтный стационарный СВС-50Ц Cтенд высоковольтный стационарный СВС-50Ц Cтенд высоковольтный стационарный СВС-50Ц

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      72368-18 до 06.09.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Сертификаты

    Назначение стенда высоковольтного стационарного СВС-50Ц:

    Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.

    Стенд СВС-50Ц позволяет проводить испытания:

    • Резиновых диэлектрических перчаток;
    • Резиновых диэлектрических бот и галош;
    • Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы).

    Оборудование cтенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов).

  • Технические характеристики стенда высоковольтного стационарного СВС-50Ц:

    Параметр Значение
    Напряжение питающей сети переменного тока, В 230 ± 10 %
    Частота питающей сети, Гц 50 ± 1
    Режим работы Проверка ламп (100В) Испытательная ванна БВИ-50
    Минимальное среднее квадратическое значение напряжения на выходе, кВ 0,02 1,0 10
    Максимальное среднее квадратическое значение напряжения на выходе, кВ 0,1 15 50
    Приведенная погрешность измерения
    напряжения, %    		 ± 3
    Максимальный измеряемый ток утечки, мА Не измеряется 0,3 0,3
    Максимальный измеряемый ток утечки, мА 7,5 10,0
    Приведенная погрешность измерения
    силы тока, %    		 - ± 3
    Количество мест для проведения испытания 4
    Потребляемая мощность БУ, Вт, не более 20
    Потребляемая мощность СВС-100Ц, кВт, не более 0,9
    Масса БУ, кг, не более 3
    Масса ванны, кг, не более 20
    Масса БИ, кг, не более 25
    Масса БВИЭГ-50Ц, кг, не более 35
    Габаритные размеры БУ, мм 316×187×132
    Габаритные размеры ванны, мм 700×795×865
    Габаритные размеры БИ, мм 600×350×500
    Габаритные размеры БВИЭГ-50Ц, мм 346×280×658
    Средний срок службы, лет 10
    Условия эксплуатации
    Аппарат рассчитан для эксплуатации в помещениях или под навесом
    Температура окружающей среды, °С от -10 до +35
    Относительная влажность, %, не более 80 при температуре +20 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

  • Комплект поставки СВС-50Ц

    № Наименование Количество

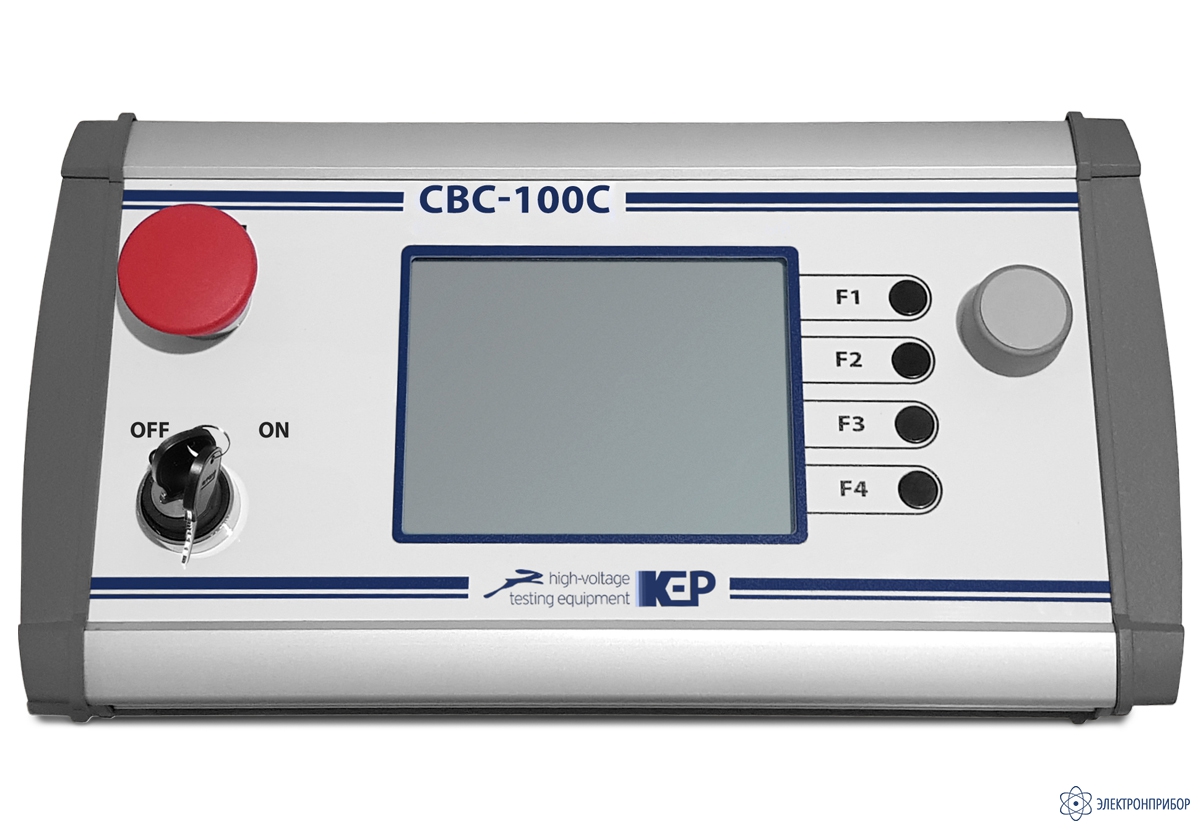

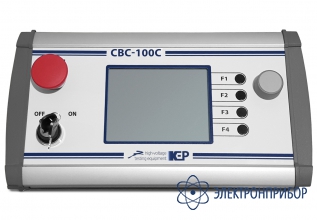

    1 Блок управления 1

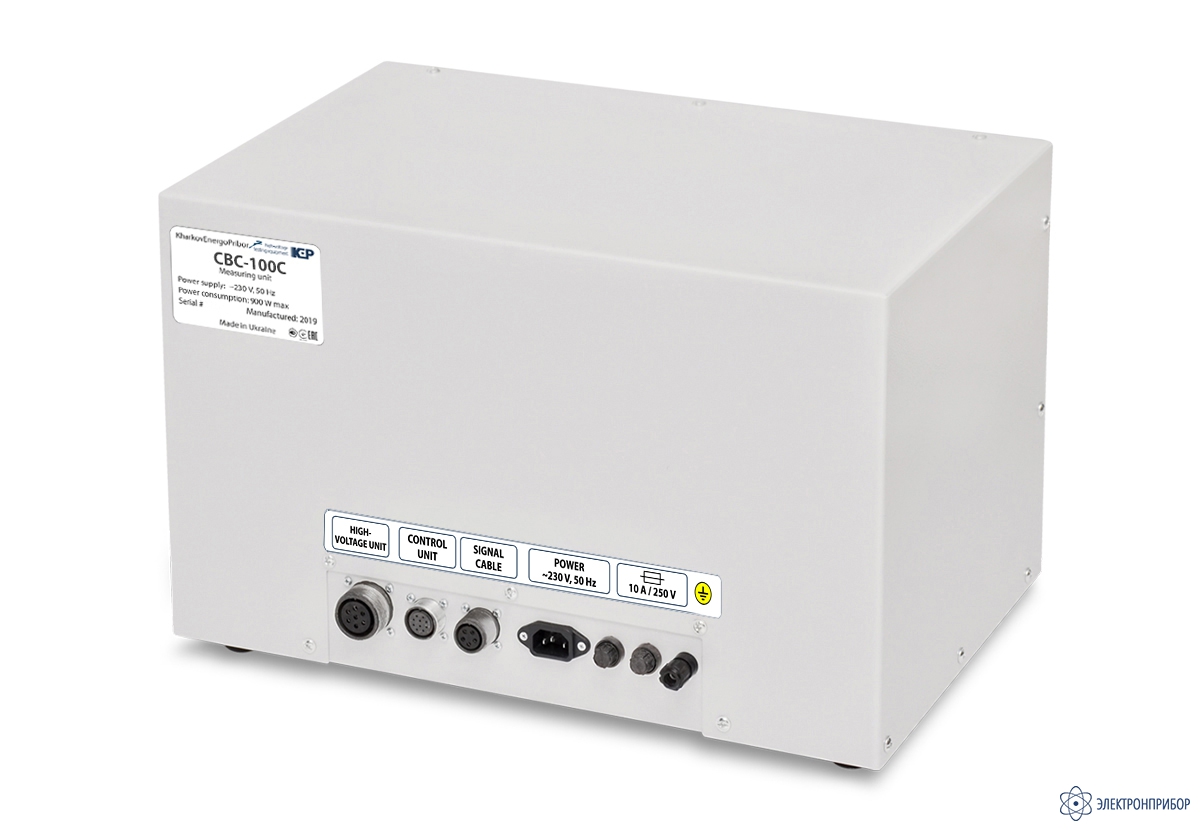

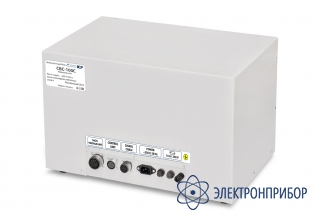

    2 Блок измерительный 1
    3 Ванна 1
    4 Блок высоковольтных испытаний элегазовый с максимальным рабочим напряжением 50 кВ БВИЭГ-50Ц 1
    5 Кабель питания 2
    6 Кабель связи 1
    7 Провод заземления 3
    8 Кабель высоковольтный (для присоединение ванны) 1
    9 Провод высоковольтный, длина 4 м (для присоединение объекта испытания) 1
    10 Контактная цепь для подклю-чения инструмента 4
    11 Интегрированный адаптер 1/2” 1
    12 Соединитель шланга со стопором 1/2” 2
    13 Штуцер резьбовой 1/2” 1
    14 Шланг 1/2”, длина 5 м 1
    15 Держатели бот 4
    16 Кабель сигнальный 1
    17 Паспорт 1
    18 Руководство по эксплуатации 1
    19 Вставка плавкая 5×20, 5 А 4
