Срок действия
свидетельства об утверждении типа СИ истёк или данные
устарели.
Утверждение типа и возможность метрологической поверки СИ
распространяется на СИ, выпущенные в пределах срока действия
свидетельства.
Назначение стенда испытательного высоковольтного стационарного СВС-100м:
Стенд СВС-100м предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках, переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100 кВ.
Стенд позволяет проводить испытания:
резиновых диэлектрических перчаток;
резиновых диэлектрических бот и галош;
слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы).
Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов).
Технические характеристики стенда испытательного высоковольтного стационарного СВС-100м:
Параметр
Значение
Напряжение питающей сети переменного тока, В
230 ± 10 %
Частота питающей сети, Гц
50 ± 1
Режим работы
«100 В»
«3к В»
«15 кВ»
«100 кВ»
Среднее квадратическое значение
максимального испытательного напряжения, кВ
0,1
3
15
100
Среднее квадратическое значение
минимального измеряемого напряжения, кВ
0,01
0,3
1,5
10
Приведенная погрешность измерения
напряжения, %
± 3
Количество мест для проведения испытания
1
4
4
1
Максимальный измеряемый ток утечки, мА
Не измеряется
7,6
7,6
10
Приведенная погрешность измерения
силы тока, %
-
± 3
Потребляемая мощность, кВт, не более
1,5
Масса БУ, кг, не более
13,3
Масса испытательной ванны, кг, не более
10
Масса БВИЭГ-100М (БВИЭГ-100М-2), кг, не более
36,5
Габаритные размеры БУ, мм, не более
320×390×200
Габаритные размеры испытательной ванны, мм
800×280×630
Габаритные БВИЭГ-100М (БВИЭГ-100М-2), мм, не более
355×305×665
Средний срок службы, лет
10
Условия эксплуатации
Аппарат рассчитан для эксплуатации в отапливаемых помещениях
Температура окружающей среды, °С
от +1 до +35
Относительная влажность, %, не более
80 при температуре +25 °С
Атмосферное давление, кПа (мм. рт. ст.)
84,0 – 106,7 (630 – 800)

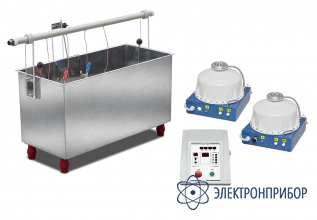

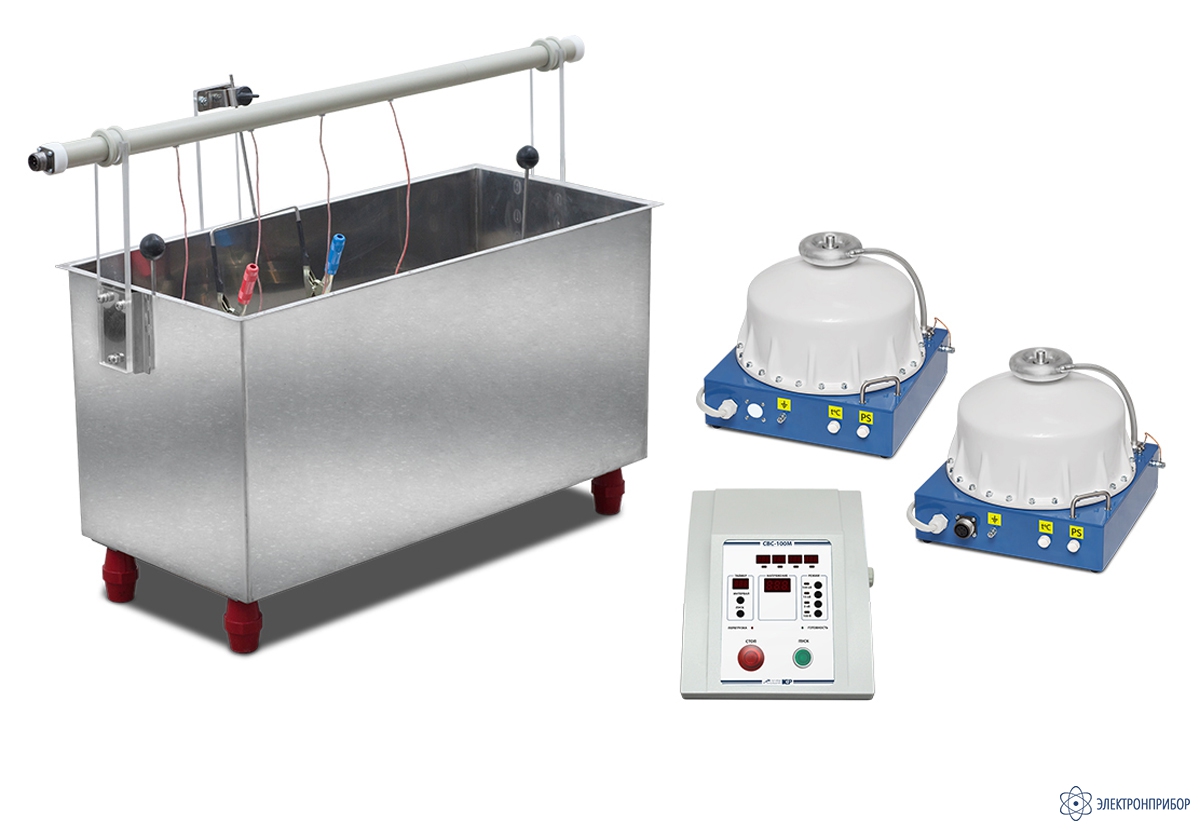

Комплект поставки СВС-100м
№
Наименование
Количество
1

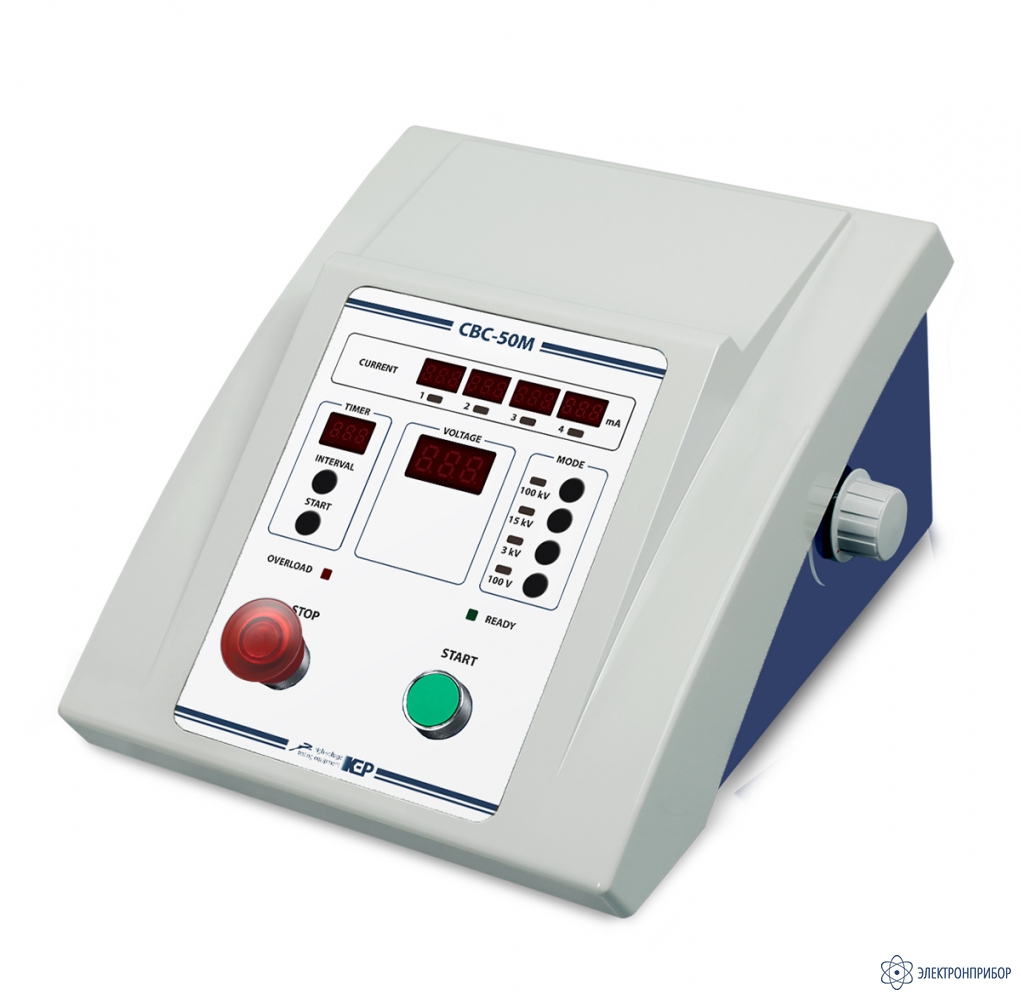

Блок управления
1
2
Испытательная ванна
1
3

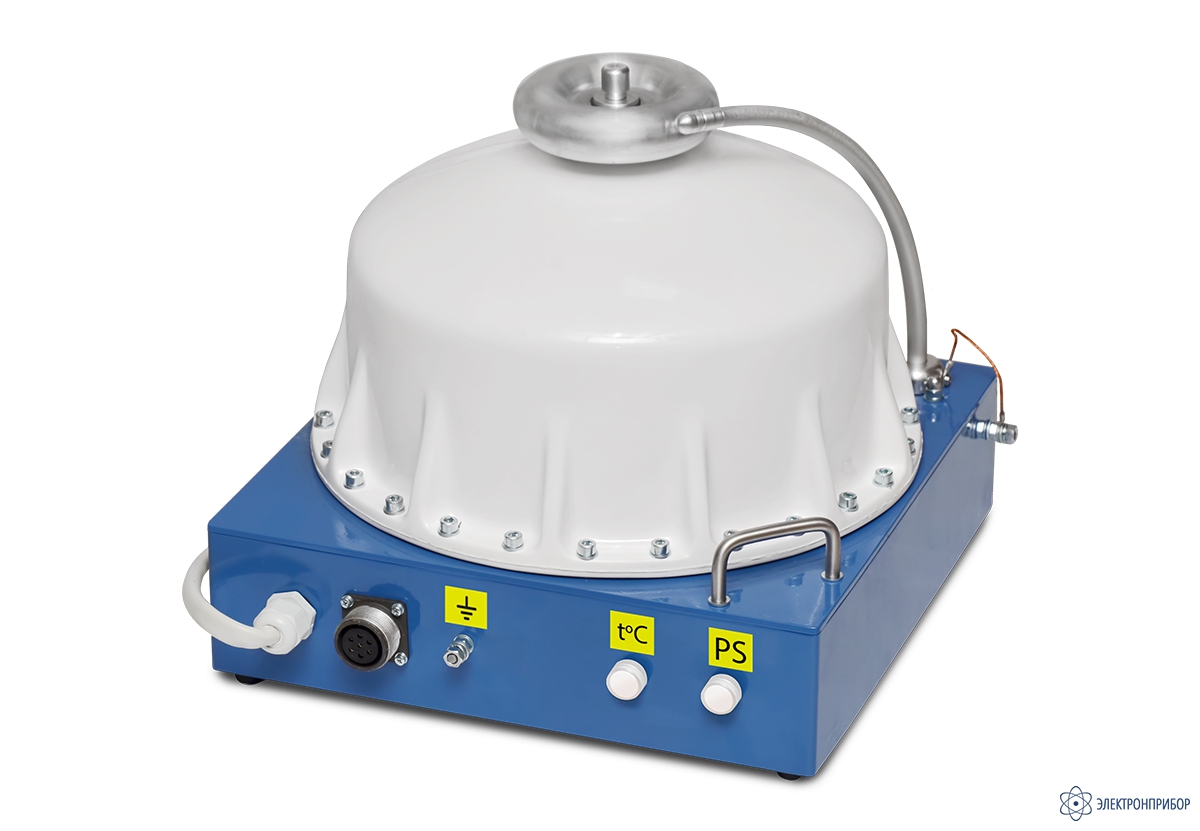

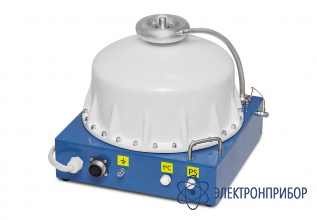

Блок высоковольтный БВИЭГ-100М
1
4
Блок высоковольтный БВИЭГ-100М-2
1
5
Кабель сетевого питания, длина 1,8 м
1
6
Кабель сигнальный
1
7
Кабель измерительных сигналов, длина 3 м
1
8
Кабель присоединения БВИЭГ-100М, длина 3 м в составе БВИЭГ-100М
1
9
Провод высоковольтный, длина 3 м
2
10
Кабель присоединения БВИЭГ-100М-2, длина 3 м в составе БВИЭГ-100М-2
