Установки для испытания средств защиты от поражения электрическим током

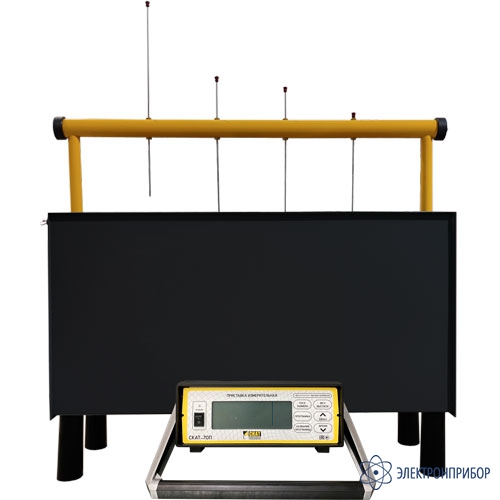

СКАТ-70П — приставка измерительная с блоком высоковольтным на 50 кВ и ЛАТР 3 кВт

Код товара: 44193
  • 45952-10
    Приставка измерительная с блоком высоковольтным на 50 кв и латр 3 квт СКАТ-70П Приставка измерительная с блоком высоковольтным на 50 кв и латр 3 квт СКАТ-70П
    Является модификацией СКАТ-70П

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      45952-10 до 30.06.2021

    Сертификаты

    Назначение приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

    • Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
    • Для использования совместно с аппаратом высоковольтным испытательным или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

    Описание приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

    Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

    Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.

    Назначение блока высоковольтного СКАТ-Т50:

    Блок высоковольтный СКАТ-Т50 предназначен для формирования высокого напряжения постоянного и переменного тока из напряжения питания 50 Гц.

    Назначение автотрансформатора ЛАТР TDGC2-3-B:

    Автотрансформатор ЛАТР TDGC2-3-B предназначен для регулирования высокого напряжения при использовании приставки измерительной СКАТ-70П совместно с блоком высоковольтным СКАТ-Т50.

  • Технические характеристики приставки измерительной СКАТ-70П с блоком высоковольтным на 50 кВ СКАТ-Т50 и ЛАТР 3 кВт:

    Параметр Значение
    Технические характеристики приставки измерительной СКАТ-70П
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ
    Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА
    Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
    Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
    Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1%
    Количество каналов измерения силы тока 4
    Количество диапазонов испытательного напряжения 2
    Время испытания от 1 мин. до 8 мин. с шагом 1 мин
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ
    Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более 12 мА
    Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более 36 мА
    Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее 2,5 м
    Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее 2,5 м
    Степень защиты блока измерительного IP22
    Режим работы круглосуточный
    Электропитание от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
    Потребляемая мощность, не более 15 ВА
    Габаритные размеры блока измерительного 285 х 95 х 220 мм
    Габаритные размеры внешнего делителя 690 х 310 х 310 мм
    Габаритные размеры ванны испытательной 820 х 800 х 280 мм
    Масса блока измерительного 3 ± 0,3 кг
    Масса внешнего высоковольтного делителя 2,5 ± 0,3 кг
    Масса ванны испытательной 15 ± 0,5 кг
    Рабочая температура окружающего воздуха от +10 до +40 °C
    Рабочая относительная влажность воздуха до 80% при температуре +25 °C
    Технические характеристики аппарата высоковольтного испытательного СКАТ-Т50
    Напряжение холостого хода переменного тока при напряжении питания 50 Гц, 220 В, не менее 50,0 кВ
    Напряжение холостого хода постоянного тока при напряжении питания 50 Гц, 220 В, не менее  70,0 кВ
    Максимальный ток нагрузки, не менее 36,0 мА
    Длина соединительного кабеля, не менее 2,5 м
    Условия эксплуатации температура окружающего воздуха от -10 до +40°C
    относительная влажность воздуха до 80% при температуре +25°C
    Габаритные размеры 365 х 430 х 720 мм.
    Средний срок службы не менее 5 лет

  • Комплект поставки СКАТ-70П

    № Наименование Количество
    1 Блок измерительный СКАТ-70П 1
    2 Блок высоковольтный СКАТ-Т50 1
    3 Автотрансформатор ЛАТР TDGC2-3-B 1
    4 Межблочный соединительный кабель ЛАТРа 1

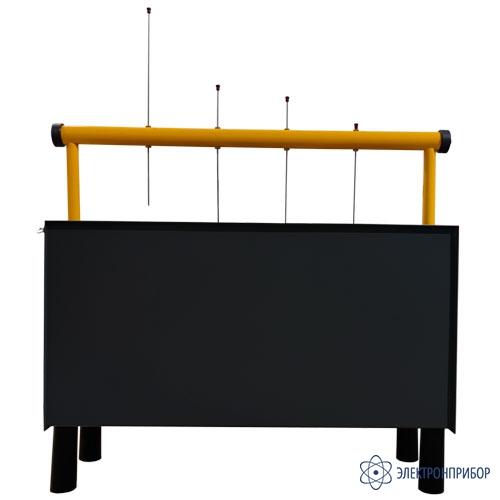

    5 Ванна испытательная 1
    6 Соединительный кабель ванны измерительной 1
    7 Межблочный соединительный кабель со СКАТ-70 или СКАТ-70М (при использовании СКАТ-70П совместно со СКАТ-70 или СКАТ-70М) 1
    8 Кабель сетевой 1
    9 Вставка плавкая ВП-2Б-1.0А 1
    10 Паспорт 1
    11 Копия свидетельства об утверждении типа 1
