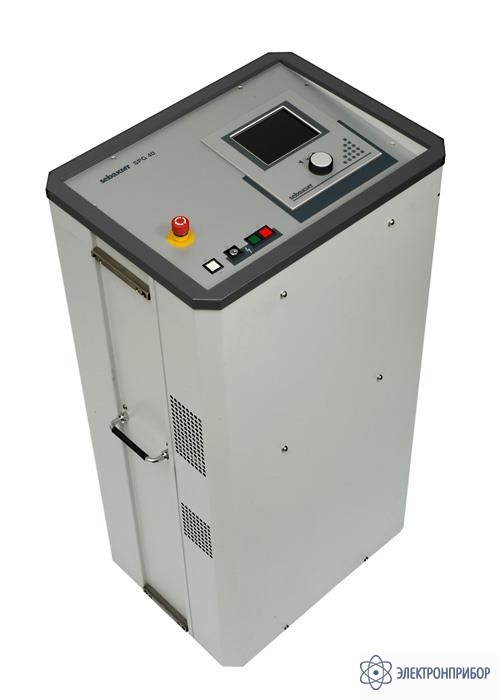

SPG 40-32-P — установка для испытаний и поиска кабельных повреждений без TDR, переносной вариант

Код товара: 33717

  • Назначение установки для испытаний и поиска кабельных повреждений SPG 40-32-P

    Установка SPG 40-32-P- это мобильная, многофункциональная установка для испытания, преобразования, предварительной и точной локализации повреждений кабелей в сетях низкого и среднего напряжения.

    Управление системой осуществляется через интегрированную панель управления.

    Программное обеспечение обеспечивает простое и наглядное управление, что оказывает поддержку неопытным пользователям. При этом гарантируется максимальная безопасность проведения работ.

    Достоинства установки для испытаний и поиска кабельных повреждений SPG 40-32-P

  • Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 40-32-P

    • Удобное управление одной ручкой-кнопкой при помощи ¼ VGA дисплея.
    • Удобное для пользователя программное обеспечение для простого и интуитивного управления системой.
    • Высокая мощность импульса для акустической точной локализации.
    • Уровни импульсного напряжения для кабелей среднего напряжения 0…16/32 кВ
    • Опционально уровни импульсного напряжения для низковольтных кабелей 0…4 кВ или 0…8 кВ
    • Компактная и пригодная для полевых условий система благодаря электронному блоку переключения сети и новому высоковольтному переключателю.
    • Регулируемый ток прожига.
    • Контур безопасности для контроля, кроме всего прочего, сопротивления заземления (FΩ), напряжения на корпусе (FU), задних дверей (при монтаже в лабораторию), внутреннего и внешнего аварийного выключателя, превышения температуры.

    Режимы работы установки для испытаний и поиска кабельных повреждений SPG 40-32-P

    • Контроль изоляции до 5000 В
    • DC-испытание до 40 кВ с измерением тока утечки и автоматическим отключением при пробое
    • Распознавание пробоя, автоматическое отключение при пробое и индикация напряжения пробоя
    • Преобразование повреждения/прожиг с регулируемым током прожига
    • Точная локализация акустическим методом
    • Поиск повреждений оболочки методом шагового напряжения

    Техническое описание установки для испытаний и поиска кабельных повреждений SPG 40-32-P

    Параметр Значение
    Дисплей ¼ VGA дисплей, информация о статусе, ввод и результаты измерений, «управление одной кнопкой»
    Испытание изоляции напряжение 500 В … 5000 В
    диапазоны 1 кОм,1 МОм,100 Мом
    DC испытание 0 … 40 кВ постоянного тока
    Ток утечки 0 … 1/10/100 мА автоматическая установка диапазонов измерения
    Распознавание пробоя 0 … 40 кВ
    Прожиг 0 … 8 кВ; 700 mA
    0 … 20 кВ; 100 mA
    Верхние диапазоны напряжения 0 … 16 / 32 кВ
    Опция: нижние диапазоны напряжения 0 … 4 кВ или 0 … 8 кВ
    Мощность импульса 1000 Дж в каждом диапазоне (опция 2000 Дж у модели, встраиваемой в автомобиль)
    Последовательность импульсов 3 … 10 сек. и одиночный импульс
    Поиск поврежд.оболочки 0 … 5 кВ и 0…10 кВ
    Время такта DC, 1:3; 1:4; 1:6 (сек.)
    Рабочая температура -10 °C … + 50 °C
    Питание 230 В; 50/60 Гц (опция: 110 В)
    Потребляемая мощность максимально 1,7 кВА
    Габариты (ШхВхГ) 520 x 430 x 1050 мм
    Вес 116 кг

  • Комплект поставки SPG 40-32-P

    Наименование Количество
    Установка для испытаний и поиска кабельных повреждений SPG 40-35-P 1
    Комплект кабелей 1
    Тележка на колесах 1
