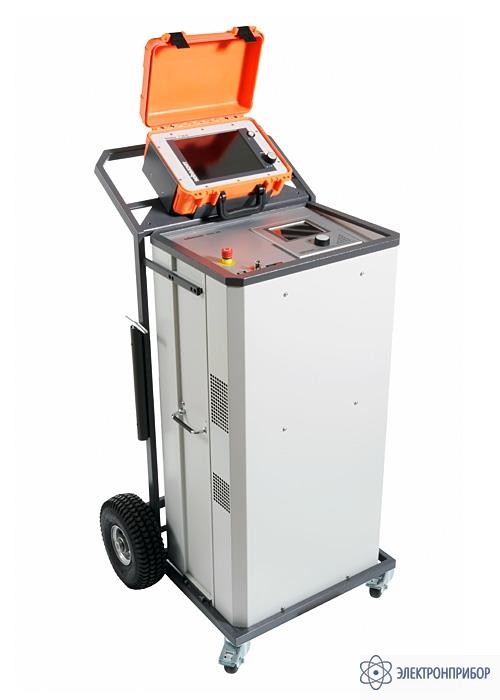

SFX 40-25-P-SX — система для поиска кабельных повреждений, переносной вариант

Код товара: 33818

  • Назначение системы для поиска кабельных повреждений, переносной вариант SFХ 40-25-P-SX

    SFХ 40-25-P-SX - это мобильная, переносная, многофункциональная установка для испытания, преобразования, предварительной и точной локализации повреждений кабелей в сетях низкого и среднего напряжения.

    Описание системы для поиска кабельных повреждений, переносной вариант SFХ 40-25-P-SX

    Управление системой осуществляется через подключенный рефлектометр Teleflex SX или интегрированную панель управления. В зависимости от сборки применяются либо интегрированные устройства управления сетевым и высоким напряжением либо отдельный блок управления высоким напряжением. Управление всеми функциями системы осуществляется посредством вращающейся ручки-кнопки.

    Программное обеспечение обеспечивает простое и наглядное управление, что оказывает поддержку неопытным пользователям. При этом гарантируется максимальная безопасность проведения работ.

    Особенности системы для поиска кабельных повреждений, переносной вариант SFХ 40-25-P-SX

    • Интегрированный ARM-дроссель-блок для измерения отражения от электрической дуги (Arc Reflection Method) при помощи рефлектометра Teleflex SX
    • Удобное управление одной ручкой-кнопкой при помощи ¼ VGA дисплея
    • Удобное для пользователя программное обеспечение для простого и интуитивного управления системой
    • Высокая мощность импульса для акустической точной локализации
    • Уровни импульсного напряжения для кабелей среднего напряжения 0…12,5/25 кВ
    • Опционально уровни импульсного напряжения для низковольтных кабелей 0…4 кВ или 0…8 кВ
    • Компактная и пригодная для полевых условий система благодаря электронному блоку переключения сети и новому высоковольтному переключателю
    • Регулируемый ток прожига
    • Контур безопасности для контроля, кроме всего прочего, сопротивления заземления (FΩ), напряжения на корпусе (FU), задних дверей (при монтаже в лабораторию), внутреннего и внешнего аварийного выключателя, превышения температуры…
    • Режимы работы:
      • Контроль изоляции до 5000 В
      • DC-испытание до 40 кВ с измерением тока утечки и автоматическим отключением при пробое
      • Распознавание пробоя, автоматическое отключение при пробое и индикация напряжения пробоя
      • Предварительный метод локализации ARM, связь по току(ICE) и напряжению (Decay)
      • Преобразование повреждения/прожиг с регулируемым током прожига
      • Точная локализация акустическим методом
      • Поиск повреждений оболочки методом шагового напряжения

  • Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 40-25-P

    Параметр Значение
    SPG 40
    Дисплей ¼ VGA дисплей, информация о статусе, ввод и результаты измерений, «управление одной кнопкой»
    Испытание изоляции напряжение 500 В … 5000 В
    диапазоны 1 кОм,1 МОм,100 Мом
    DC испытание 0 … 40 кВ постоянного тока
    Ток утечки 0 … 1/10/100 мА автоматическая установка диапазонов измерения
    Распознавание пробоя 0 … 40 кВ
    Прожиг 0 … 8 кВ; 700 mA
    0 … 20 кВ; 100 mA
    Верхние диапазоны напряжения 0 … 12.5 / 25 кВ
    Опция: нижние диапазоны напряжения 0 … 4 кВ или 0 … 8 кВ
    Мощность импульса 1000 Дж в каждом диапазоне (опция 2000 Дж у модели, встраиваемой в автомобиль)
    Последовательность импульсов 3 … 10 сек. и одиночный импульс
    Поиск поврежд.оболочки 0 … 5 кВ и 0…10 кВ
    Время такта DC, 1:3; 1:4; 1:6 (сек.)
    Рабочая температура -10 °C … + 50 °C
    Питание 230 В; 50/60 Гц (опция: 110 В)
    Потребляемая мощность максимально 1,7 кВА
    Габариты (ШхВхГ) 520 x 430 x 1050 мм
    Вес 116 кг
    Teleflex SX
    Диапазон измерений 20 м … 160 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 5 … 50 В
    Разрешение 0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс
    Частота выборки до 400 MГц (настоящая частота выборки)
    Усиление - 37 … +37 дБ
    Компенсация затухания 0 … +22 дБ для ProRange (регулируемая 0 … 100 %)
    Скорость распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Компенсация 8 Ом ... 500 Ом, регулируемая
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона нет
    Диэлектрическая прочность > 400 В
    Индикация 10,4“ цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка
    Память 4 GB mSATA для программы и данных
    Подключения Ethernet, USB, BNC, CAN (LON опция)
    Класс защиты IP 65 закрытый, IP 54 открытый
    Питание аккумулятор, 110 … 240 В, 50/60 Гц, 50 ВA, 12 В внеш
    Габариты (ШxВxГ) 362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)
    Вес 10 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C

  • Комплект поставки SFX 40-25-P-SX

    Наименование Количество
    Комплект кабелей 1
    Зарядное устройство 1
    Сумка 1
    Крепление для TFX SX 1
    Тележка с колесами 1
    TFX SX - рефлектометр для силовых кабелей, 2 фазный 1
    Прибор для испытания и поиска повреждениий, встроенный блок управления SPG 40-25-BI 1
