SFX 32-1750-P-SX — система для поиска кабельных повреждений, переносной вариант

Код товара: 33815

  • Назначение системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-SX

    Установка SFХ 32-1750-P-SX является переносной установкой для испытания и определения мест повреждений в силовых кабелях среднего и низкого напряжения.

    Описание системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-SX

    Метод ARM (метод отражения электрической дуги) является успешным методом предварительноо определения мест высокоомных повреждений до 32 кВ.

    Кратковременное преобразование повреждения кабеля возможно при всех уровнях напряжения.

    Низкоомные повреждения могут быть определены предварительно с помощью рефлектомера Teleflex SX без применения высоковольтных методов.

    Teleflex SX со встроенным режимом Onine-помощи пользователю и однокнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM.

    В режиме "Step-by-step Easy Mode" даже неопытные пользователи могут успешно определять повреждения.

    "Expert Mode" позволяет опытному пользователю свободную установку параметров измерения.

    Для точного определения мест повреждений с помощью акустического метода данная система посылает импулься с энергией до 1750 Дж.

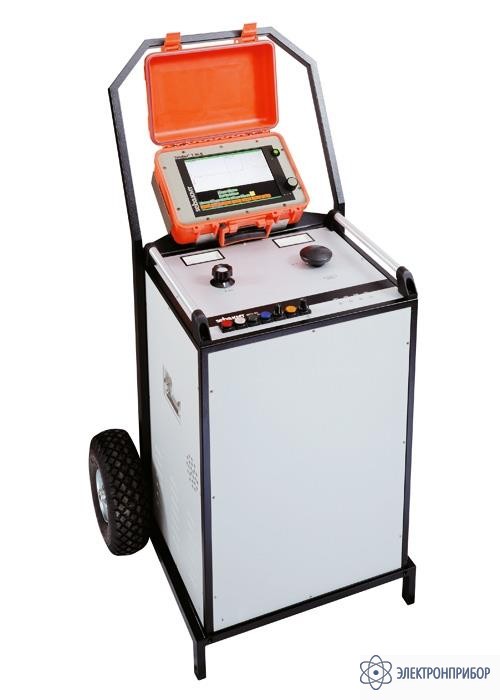

    Система установлена на металлическом каркасе и на колесах, что позволяет использовать ее в полевых условиях. Соединительные провода для подключения в сеть, заземления и кабели высокого напряжения закреплены на кабельных скобках каркаса.

    Особенности системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-SX

    • Испытание постоянным током до 32кВ
    • Предварительное определение места повреждения
      • измерение методом отражения
      • измерение методом ARM (метод отражения электрической дуги) до 32 кВ
      • метод импульсного тока 8/16/32 кВ
      • метод Decay до 32 кВ
    • Прожиг (преобразование повреждения) до 32 кВ
    • Определение трасс (опционально)
    • Точное определение места повреждения
      • дистанционное и акустическое измерение (8/16/32 кВ с 1750 Дж)
      • определение мест повреждения оболочки (0...5 кВ ограниченная мощность)
    • Метод звуковых частот (опционально)

  • Технические характеристики системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-SX

    Параметр Значение
    Teleflex SX
    Диапазон измерений 20 м … 160 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 5 … 50 В
    Разрешение 0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс
    Частота выборки до 400 MГц (настоящая частота выборки)
    Усиление - 37 … +37 дБ
    Компенсация затухания 0 … +22 дБ для ProRange (регулируемая 0 … 100 %)
    Скорость распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Компенсация 8 Ом ... 500 Ом, регулируемая
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона нет
    Диэлектрическая прочность > 400 В
    Индикация 10,4“ цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка
    Память 4 GB mSATA для программы и данных
    Подключения Ethernet, USB, BNC, CAN (LON опция)
    Класс защиты IP 65 закрытый, IP 54 открытый
    Питание аккумулятор, 110 … 240 В, 50/60 Гц, 50 ВA, 12 В внеш
    Габариты (ШxВxГ) 362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)
    Вес 10 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C
    Высоковольтный модуль SPG 32
    Диапазон установки напряжений постоянного тока для испытания изоляции, кВ 0...32
    Диапазоны установки напряжений постоянного тока прожига, кВ 0...8, 1750 Дж
    0...16, 1750 Дж
    0...32, 1750 Дж
    Диапазон измерений напряжений постоянного тока, кВ 0... 32, 3 диапазона
    Пределы погрешностей измерений постоянного напряжения, % ± 1,5± 1,5US/UR
    Сила постоянного тока прожига не менее, мА 0 ... 160
    Диапазон измерений силы постоянного тока, мА 0 ... 100, 3 диапазона
    Пределы погрешностей измерений силы постоянного тока, 0/0 ± 1,5± 1,5US/UR
    Период импульсов, с 3... 10, одиночный
    Время разряда не более, с 3
    Напряжение питания В/Гц 220 ±1O % /45 ... 65
    Потребляемая мощность, не более, ВА 2,0
    Технические данные системы
    Длина кабеля 6 м
    Питание 230 В; 50/60 Гц, 2 кВА 110 В (опция)
    Габариты (ШхВхГ) 800х1280х800 мм
    Вес 140 кг

    Примечания:
    US и UR - соответственно верхний предел диапазона и измеряемое значение силы тока
    US и UR - соответственно верхний предел диапазона и измеряемое значение напряжения

  • Комплект поставки SFX 32-1750-P-SX

    Наименование Количество
    SPG 32-1750 - установка для испытаний и поиска кабельных повреждений, без TDR 1
    Комплект кабелей Surgeflex 32 1
    Стойка для транспортировки на колесах для Surgeflex 32 1
    Комплект кабелей 1
    Зарядное устройство 1
    Матерчатая сумка 1
    Крепежное устройство для TFX SX 1
    Вв испытательный кабель 1
    TFX SX - рефлектометр для силовых кабелей, 2 фазный 1 1
