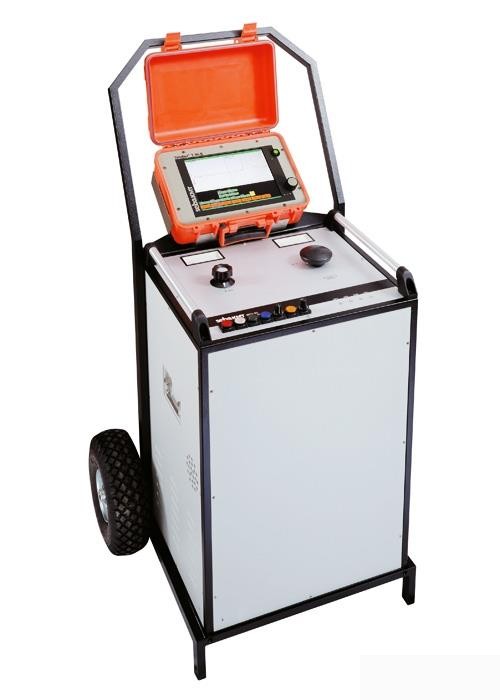

SFX 32-1750-P-3060 — система для поиска кабельных повреждений, переносной вариант

Код товара: 33816

  • Назначение системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060

    Установка SFХ 32-1750-P-3060 является переносной установкой для испытания и определения мест повреждений в силовых кабелях среднего и низкого напряжения.

    Описание системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060

    Метод ARM (метод отражения электрической дуги) является успешным методом предварительноо определения мест высокоомных повреждений до 32 кВ.

    Кратковременное преобразование повреждения кабеля возможно при всех уровнях напряжения.

    Низкоомные повреждения могут быть определены предварительно с помощью рефлектомера Teleflex T3060 без применения высоковольтных методов.

    Teleflex T3060 со встроенным режимом Onine-помощи пользователю и однокнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM.

    В режиме "Step-by-step Easy Mode" даже неопытные пользователи могут успешно определять повреждения.

    "Expert Mode" позволяет опытному пользователю свободную установку параметров измерения.

    Для точного определения мест повреждений с помощью акустического метода данная система посылает импулься с энергией до 1750 Дж.

    Система установлена на металлическом каркасе и на колесах, что позволяет использовать ее в полевых условиях. Соединительные провода для подключения в сеть, заземления и кабели высокого напряжения закреплены на кабельных скобках каркаса.

    Особенности системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060

    • Испытание постоянным током до 32кВ
    • Предварительное определение места повреждения
      • измерение методом отражения
      • измерение методом ARM (метод отражения электрической дуги) до 32 кВ
      • метод импульсного тока 8/16/32 кВ
      • метод Decay до 32 кВ
    • Прожиг (преобразование повреждения) до 32 кВ
    • Определение трасс (опционально)
    • Точное определение места повреждения
      • дистанционное и акустическое измерение (8/16/32 кВ с 1750 Дж)
      • определение мест повреждения оболочки (0...5 кВ ограниченная мощность)
    • Метод звуковых частот (опционально)

  • Технические характеристики системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060

    Параметр Значение
    T 3060
    Дисплей Контрастный цветной TFT дисплей 5,7“ (640 x 480 пиксель) с LED-подсветкой
    Методы Режим EasyGo с автоматизированным управлением и оценкой измеренных результатов
    Режим Step by step для поддержки неопытных пользователей во время поиска кабельных повреждений
    Режим Expert с полным объемом функциональных и пользовательских возможностей рефлектометра. Пользователь может в этом режиме создавать собственное меню, содержащее до 20 функций.
    Входы один вход
    Режимы работы ARM, Decay и ICE
    Частота развертки 100 МГц
    Длительность импульса 50, 100, 200, 500 нс и 1, 2, 5, 10 мс
    Диапазон измерения 8 км, 64 км (для ICE и Decay только)
    Амплитуда импульса 35 В
    V/2 10 … 150 м/мс или футов/мс or NVP
    Y усиление 0 … 64 дБ
    Точность 0.1 %
    Разрешение 0.8 м (на 80 м/мс)
    Память >1000, USB
    Питание 110 В … 230 В ±15 %, 50 / 60 Гц, 50 ВА
    Батарея Встроенная LiFePo4 (12 В/3 ч)
    Время работы >2 ч от батареи
    Рабочая температура -20 °C … +50 °C
    Температура хранения -25 °C … +70 °C
    Размеры 270х245х125 мм
    Вес 6 кг
    Класс защиты IP 54 в соответствии с IEC 61140)
    Высоковольтный модуль SPG 32
    Диапазон установки напряжений постоянного тока для испытания изоляции, кВ 0...32
    Диапазоны установки напряжений постоянного тока прожига, кВ 0...8, 1750 Дж
    0...16, 1750 Дж
    0...32, 1750 Дж
    Диапазон измерений напряжений постоянного тока, кВ 0... 32, 3 диапазона
    Пределы погрешностей измерений постоянного напряжения, % ± 1,5± 1,5US/UR
    Сила постоянного тока прожига не менее, мА 0 ... 160
    Диапазон измерений силы постоянного тока, мА 0 ... 100, 3 диапазона
    Пределы погрешностей измерений силы постоянного тока, 0/0 ± 1,5± 1,5US/UR
    Период импульсов, с 3... 10, одиночный
    Время разряда не более, с 3
    Напряжение питания В/Гц 220 ±1O % /45 ... 65
    Потребляемая мощность, не более, ВА 2,0
    Технические данные системы
    Длина кабеля 6 м
    Питание 230 В; 50/60 Гц, 2 кВА 110 В (опция)
    Габариты (ШхВхГ) 800х1280х800 мм
    Вес 140 кг

    Примечания:
    US и UR - соответственно верхний предел диапазона и измеряемое значение силы тока
    US и UR - соответственно верхний предел диапазона и измеряемое значение напряжения

  • Комплект поставки SFX 32-1750-P-3060

    Наименование Количество
    SPG 32-1750 - установка для испытаний и поиска кабельных повреждений, без TDR 1
    Комплект кабелей Surgeflex 32 1
    Стойка для транспортировки на колесах для Surgeflex 32 1
    T 3060 - рефлектометр для силовых кабелей, 1 фазный 1
    Комплект кабелей для T-3060 1
    Сетевой кабель 1
    Крепежное устр-во для TDR 1
    Матерчатая сумка 1
    Вв испытательный кабель 1
