SFX 15-1150-mA-SX — система для поиска кабельных повреждений

Код товара: 33813

  • Описание системы для поиска кабельных повреждений SFХ 15-1150-mA-SX

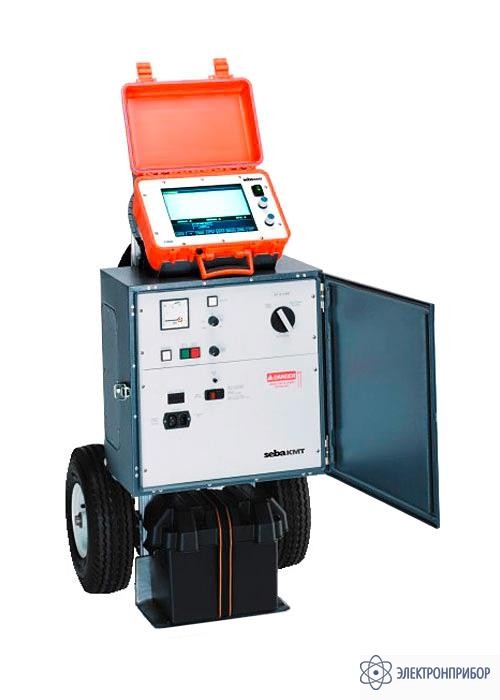

    Независимая от сети, переносная установка SFХ 15-1150-mA-SX для поиска повреждений силовых кабелей и кабелей управления может использоваться без автомобиля.

    Имеются два режима работы: питание от встроенных батарей (до 4-х часов при полной импульсной энергии) и питание от сети. При импульсном напряжении 15 кВ установку SFХ 15-1150-mA-SX можно использовать для локализации повреждений кабелей среднего и низкого напряжения.

    При помощи метода отражения электрической дуги (ARM) имеется возможность для предварительной локализации высокоомных повреждений.

    Низкоомные повреждения кабелей можно определить без высокого напряжения при помощи рефлектомера Teleflex SX. Teleflex SX с интегрированными подсказками пользователю и обслуживанием при помощи одной кнопки автоматически показывает конец кабеля и место повреждения в режиме ARM.

    В режиме «Step–by-Step Easy Mode» даже неопытные пользователи могут успешно определить повреждение.

    Режим «Expert–Mode» позволяет опытному пользователю свободную выборочную установку параметров.

    В импульсном режиме работы до 1150 Дж система выдает импульсы достаточно высокой мощности для точного определения повреждений кабелей акустическим методом.

    Система водонепроницаема, а для облегчения транспортировки в полевых условиях имеет колеса. Все кабели подключения расположены на встроенном креплении для кабелей.

    Особенности системы для поиска кабельных повреждений SFХ 15-1150-mA-SX

    Полная локализация повреждений с возможностями для:

    • испытаний по постоянному току напряжением 15 кВ
    • предварительной локализации
      • ARM измерение-метод отражения электрической дуги
      • рефлектометрия
    • поиск трассы (как опция)
    • точная локализация повреждений
      • дистанционное измерение и измерение акустического поля
      • методы звуковой частоты (как опция)
    • режим работы от сети и от батарей.

  • Технические характеристики системы для поиска кабельных повреждений SFХ 15-1150-mA-SX

    Параметр Значение
    Teleflex SX
    Диапазон измерений 20 м … 160 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 5 … 50 В
    Разрешение 0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс
    Частота выборки до 400 MГц (настоящая частота выборки)
    Усиление - 37 … +37 дБ
    Компенсация затухания 0 … +22 дБ для ProRange (регулируемая 0 … 100 %)
    Скорость распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Компенсация 8 Ом ... 500 Ом, регулируемая
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона нет
    Диэлектрическая прочность > 400 В
    Индикация 10,4“ цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка
    Память 4 GB mSATA для программы и данных
    Подключения Ethernet, USB, BNC, CAN (LON опция)
    Класс защиты IP 65 закрытый, IP 54 открытый
    Питание аккумулятор, 110 … 240 В, 50/60 Гц, 50 ВA, 12 В внеш
    Габариты (ШxВxГ) 362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)
    Вес 10 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C
    Surgeflex 15-1150
    Импульсное и испытательное напряжение, кВ 0...7,5 1150 Дж
    0...15 1150 Дж
    Вес Около 110 кг
    Технические данные системы
    Последовательность импульсов 3...9 с
    Время работы от батарей Около 1,5 ч (1150 Дж)
    Питание 230 В, 50/60 Гц (опция 110 В)
    Габаритные размеры 600х1250х600 мм
    Длина кабелей подключения 6 м

  • Комплект поставки SFX 15-1150-mA-SX

    Наименование Количество
    SPG 15-1150-P - система для поиска кабельных повреждений с батареей и встроенным инвертером, переносной вариант 1
    12 В аккумулятор 230 В сеть 1
    Комплект кабелей SFX 15/25 1
    Стойка для транспортировки с колесами для SFX 15/25 1
    Комплект кабелей 1
    Зарядное устройство 1
    Матерчатая сумка 1
    Крепежное устройство для TFX SX 1
    TFX SX - рефлектометр для силовых кабелей, 2 фазный 1
