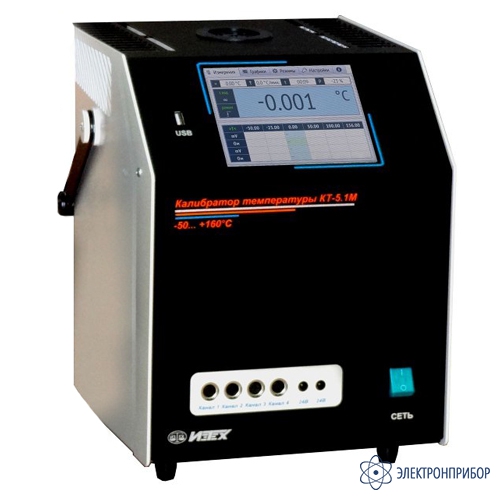

КТ-5.1М — калибратор температуры (-50...+160°С)

Код товара: 50991
  • 65779-16
    Является модификацией КТ-5

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      65779-16 до 05.12.2026

    Сертификаты

    Назначение калибратора температуры КТ-5:

    • Поверка и калибровка термометров сопротивления (ТС);
    • Поверка и калибровка термоэлектрических преобразователей (ТП);
    • Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом;
    • Поддержание холодных спаев термоэлектрических преобразователей при 0°С.

    Свойства калибратора температуры КТ-5:

    • Высокая точность;
    • Рабочая зона от дна отверстий в блоке - 60 мм;
    • Сменные вставки;
    • Высокая производительность;
    • Отсутствие жидкого теплоносителя;
    • Широкий диапазон воспроизводимых температур;
    • Встроенный четырехканальный прецизионный измеритель;
    • Два встроенных блока питания с напряжением 24В постоянного тока;
    • Небольшие размеры и вес;

    Описание калибратора температуры КТ-5:

    Калибраторы температуры серии КТ-5 предна­значены для воспроизведения темпе­ратуры в диапазоне -50… +850°С. КТ-5 используются в каче­стве поверочной установки для определения номи­нальных ста­тических характеристик преобра­зования различных типов СИ температуры при их производстве, поверке и калибровке.

    Калибраторы выпускаются в следующих мо­дификациях:

    • КТ-5.1 с диапазоном вос­про­изводи­мых температур -50… +160°С с чёрно-белым дисплеем;
    • КТ-5.2 с диа­пазоном воспроизводимых тем­пера­тур +40… +500°С с чёрно-белым дисплеем;
    • КТ-5.3 с диа­пазоном воспроизводимых тем­пера­тур +50… +850°С с чёрно-белым дисплеем;
    • КТ-5.1М с диапазоном вос­про­изводи­мых температур -50… +160°С с цветным сенсорным дисплеем;
    • КТ-5.2М с диа­пазоном воспроизводимых тем­пера­тур +40… +500°С с цветным сенсорным дисплеем;
    • КТ-5.3М с диа­пазоном воспроизводимых тем­пера­тур +50… +850°С с цветным сенсорным дисплеем.

    КТ-5 удовлетворяют требованиям к эталонам 2го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.

    Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика по­верки». Технические характеристики приборов позволяют производить поверку термометров сопротивле­ния классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

    В приборах реализован метод непосредственного сличения поверяемых термо­пре­образова­те­лей с внутренним эталонным термопреобразователем. Основными уз­лами калиб­раторов являются: металлический блок с отверстиями (ка­налами) для уста­новки по­веряе­мых тер­мопреобразователей, эталонный термопреобразователь, прецизи­онный измери­тель/регулятор темпера­туры и холодильная установка (КТ-5.1, КТ-5.1М). Металлический блок пред­назна­чен для обеспечения хорошей тепловой связи между по­веряемыми термопреобразовате­лями и внутрен­ним эталонным термопреобразователем. Эталонный термопреобразователь, расположенный в ме­таллическом блоке, предназначен для опреде­ле­ния темпера­туры этого блока и, как следствие, температуры поверяемых термопреобра­зовате­лей. По эта­лон­ному термопреобразователю осуществляется регулирование темпе­ратуры пре­цизи­онным изме­ри­телем/регулятором. Хо­лодильная установка (КТ-5.1, КТ-5.1М) сде­лана на термоэлек­трических элементах Пельтье.

    В калибраторах КТ-5 предусмотрена возможность замены вставки пользователем. Вставка со­стоит из металлического блока и теплоизолирующей пробки (тепловых экранов). Максимальное количество отверстий во вставке – 6, максималь­ный диаметр отверстий – 13 мм. Стандартные вставки входят в комплект поставки: для КТ-5.1 и КТ-5.1М – КТВ-1.1; для КТ-5.2 и КТ-5.2М – КТВ-2.1; для КТ-5.3 и КТ-5.3М – КТВ-3.1.

    На дисплее КТ-5 отобра­жаются: текущая температура; текущая тем­пера­тура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, вы­деляемая в элементах Пельтье или в нагревателях; ско­рость нагрева (охлаждения); количество фикси­рованных уставок; время нахождения на ус­тавке до автоматического перехода к сле­дующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее КТ-5.1М, КТ-5.2М и КТ-5.3М дополнительно могут отображаться графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин.

    Установка тем­пера­тур поддержания (уставок) и режимы ра­боты задаются либо при помощи двух ручек управле­ния (КТ-5.1, КТ-5.2, КТ-5.3), либо при помощи сенсорного дисплея (КТ-5.1М, КТ-5.2М, КТ-5.3М). Всеми модификациями КТ-5 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

    Рис. 1. Программное обеспечение КТ-5

    Калибраторы температуры КТ-5 имеют шесть задаваемых пользователем фик­сированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме по­следо­вательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке зада­ется пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01°С. После выхода калибратора на уставку результаты измерений прецизионного измерителя начинают отображаться на дисплее. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-5 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-5 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске калибратора отображаются на его дисплее.

  • Технические характеристики калибратора температуры КТ-5.1M:

    Параметр Заглавие
    КТ-5.1
    КТ-5.1М    		 КТ-5.2
    КТ-5.2М    		 КТ-5.3
    КТ-5.3М
    Диапазон воспроизводимых температур, °С * -50...+160 +40...+500  +50…+850
    Допускаемая погрешность воспроизведения температуры,°С ± 0.04 ± (0.03+0.0001•t) ±(0.05+0.0005•t)
    Нестабильность поддержания температуры за 30 минут, °С ±0.005 ± (0.005+0.00003•t) ±0.05
    Разность воспроизводимых температур в отверстиях одного диаметра, °С ±0.01 ± (0.01+0.00003•t) ±(0.01+0.00003•t)
    Рабочая зона от дна отверстий, мм 0...60
    Неоднородность температурного поля по высоте рабочей зоны, °С ± (0.03+0.0003•|t|) ± (0.03+0.0003•t) ±(0.03+0.0005•t)
    Дискретность задания температуры регулирования, °С 0.01
    Разрешающая способность, °С 0.001 0.01
    Время выхода на заданную температуру, мин 120
    Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм 4.5, 5.5, 2×6.5, 8.5, 10.5 4.5, 5.5, 6.5, 7.5, 8.5, 10.5
    Глубина отверстий в блоке, мм 160
    Характеристики прецизионного измерителя
    Количество каналов измерений 4
    Ток питания ТС, мА 0.2
    Диапазон измеряемого сопротивления, Ом 0.01...1500
    Пределы допускаемой основной погрешности, Ом ±(0.001+2• 10-5•R)
    Диапазон измеряемого напряжения, мВ -300...+300
    Пределы допускаемой основной погрешности, мВ ±(0.001+10-4•|U|)
    Диапазон измеряемой силы тока, мА -30...+30
    Пределы допускаемой основной погрешности, мА ±(0.0005+10-4•|I|)
    Встроенные блоки питания – напряжение / количество 24±2В / 2
    Режимы измерений Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)
    НСХ ТС 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000
    ИСХ ТС 4×МТШ-90
    НСХ ТП E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
    ТСПУ (ТСМУ) 0...5мА, 4...20мА, 0...20мА
    Условия эксплуатации
    Напряжение питающей сети, В 220±22
    Нестабильность питающей сети, В ±4.4
    Частота питающей сети, Гц 50±1
    Температура окружающей среды, °С +10...+35
    Относительная влажность, % 10...80
    Атмосферное давление, кПа 84...106.7
    Условия эксплуатации
    Потребляемая от сети мощность, Вт 360 720
    Размеры, мм 260 x 320 x 270
    Масса, кг 12 10 10
    Связь с компьютером КТ-5.1, КТ-5.2, КТ-5.3 RS-232C
    Связь с компьютером КТ-5.1М, КТ-5.2М, КТ-5.3М RS-232C, USB, LAN, Wi-Fi

    * t – уставка калибратора в °С.
    R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА.

  • Комплект поставки КТ-5.1М

    № Наименование Количество
    1 Калибратор температуры КТ-5.1M (стандартная вставка) 1
    2 Компакт-диск с программным обеспечением 1
    3 Руководство по эксплуатации 1
    4 Кабель связи прибора с ПК через интерфейс RS-232С 1
    5 Шнур для подключения ТС МИТШ-1.2 1
    6 Шнур для подключения ТП МИТШ-2.2.1 1
    7 Шнур для измерения силы тока МИТШ-5.1 1
    8 Шнур переходник с разъема блока питания на зажимы типа "крокодил" КИТШ-6.1 1
    9 Сетевой шнур 1

    Дополнительная комплектация КТ-5.1M:

    (Поставляется за отдельную плату)

    № Наименование
    1 КТВ-1.1 – 6 отверстий диаметрами: 4.5, 5.5, 2×6.5, 8.5, 10.5 (для КТ-5.1, КТ-5.1М)
    2 КТВ-2.1 – 6 отверстий диаметрами: 4.5, 5.5, 2×6.5, 8.5, 10.5 (для КТ-5.2, КТ-5.2М)
    3 КТВ-3.1 – 6 отверстий диаметрами: 4.5, 5.5, 6.5, 7.5, 8.5, 10.5 (для КТ-5.3, КТ-5.3М)
    4 КТВ-1.2 – 6 отверстий диаметрами 4,5 мм (для КТ-5.1, КТ-5.1М)
    5 КТВ-2.2 – 6 отверстий диаметрами 4,5 мм (для КТ-5.2, КТ-5.2М)
    6 КТВ-3.2 – 6 отверстий диаметрами 4,5 мм (для КТ-5.3, КТ-5.3М)
    7 КТВ-1.3 – 6 отверстий диаметрами 5,5 мм (для КТ-5.1, КТ-5.1М)
    8 КТВ-2.3 – 6 отверстий диаметрами 5,5 мм (для КТ-5.2, КТ-5.2М)
    9 КТВ-3.3 – 6 отверстий диаметрами 5,5 мм (для КТ-5.3, КТ-5.3М)
    10 КТВ-1.4 – 6 отверстий диаметрами 6,5 мм (для КТ-5.1, КТ-5.1М)
    11 КТВ-2.4 – 6 отверстий диаметрами 6,5 мм (для КТ-5.2, КТ-5.2М)
    12 КТВ-3.4 – 6 отверстий диаметрами 6,5 мм (для КТ-5.3, КТ-5.3М)

    Сменная вставка представляет собой металлический блок с теплоизолирующей проб­кой или тепловыми экранами.
    Возможно изготовление нестандартной вставки. Максимальное количество отверстий – 6, максималь­ный диаметр отверстий – 13 мм.
