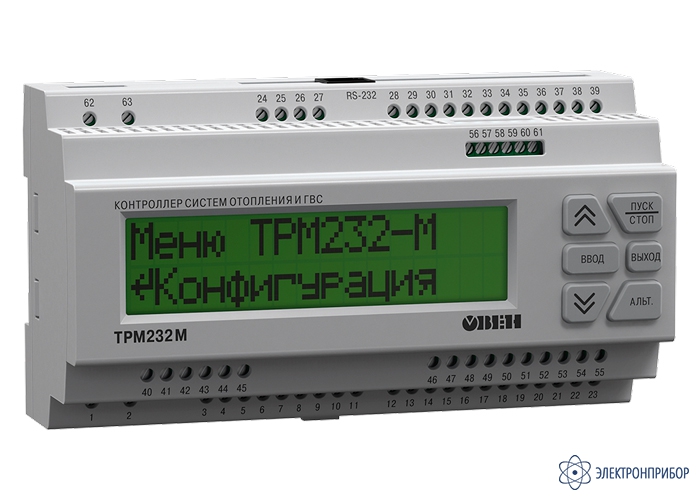

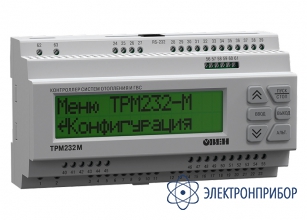

ТРМ232М — контроллер для отопления и ГВС с управлением насосами

Код товара: 69963
  • Назначение контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    ТРМ232М – контроллер с готовым алгоритмом для регулирования температуры в системах отопления, ГВС и управления насосными группами. Предназначен для управления ИТП и ЦТП жилых и производственных зданий. ТРМ232М поддерживает температуру по заданной уставке или отопительному графику, управляет циркуляционными насосами контуров отопления, ГВС и ХВС, поддерживает давление, управляя контурами подпитки.

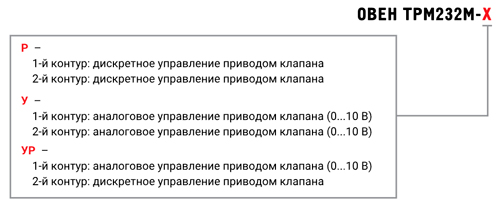

    Варианты исполнения контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    Пример типовой схемы Тип управления Маркировка для заказа
    Одноконтурные системы
    Схемы 1, 2 Дискретное управление приводом клапана (больше/меньше) ТРМ232М-Р
    Аналоговое управление приводом клапана (0…10 В) ТРМ232М-УР
    Двухконтурные системы
    Схема 3 1-й контур: Дискретное управление приводом клапана (больше/меньше)
    2-й контур: Дискретное управление приводом клапана (больше/меньше)
    ТРМ232М-Р
    1-й контур: Аналоговое управление приводом клапана (0…10 В)
    2-й контур: Аналоговое управление приводом клапана (0…10 В)
    ТРМ232М-У
    Схемы 4, 5 1-й контур: Дискретное управление приводом клапана (больше/меньше)
    2-й контур: Дискретное управление приводом клапана (больше/меньше)
    ТРМ232М-Р,
    МР1-Р
    1-й контур: Аналоговое управление приводом клапана (0…10 В)
    2-й контур: Аналоговое управление приводом клапана (0…10 В)
    ТРМ232М-У,
    МР1-Р

    Функциональные возможности контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    • Поддержание заданной температуры в контурах отопления и ГВС;
    • Поддержание температуры по отопительному графику (погодозависимое регулирование отопления);
    • Управление циркуляционными насосами каждого контура с ротацией и автоматическим вводом резерва (АВР);
    • Режимы экономии в ночное время и выходные дни;
    • Защита от превышения температуры обратного теплоносителя;
    • Автоматическая настройка ПИД-регуляторов;
    • Автоматическая смена режимов (нагрев / ночь / летний / обратная / авария датчиков / авария насосов);
    • Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов);
    • Поддержка интерфейсов RS-485 (Modbus-RTU и Modbus-ASCII) и RS-232 для работы в системе распределенной диспетчеризации.

    Преимущества контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    • Универсальность. Специализированный контроллер подходит для применения в типовых ИТП и ЦТП с открытыми контурами через гидрострелку или закрытыми через теплообменник;
    • Функциональность. ТРМ232М управляет запорно-регулирующим клапаном (КЗР) каждого контура, сдвоенными насосами циркуляции, насосами ХВС и насосами подпитки. Каждый узел системы гибко настраивается;
    • Простота. Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация;
    • Эргономичность. Интуитивно понятное русскоязычное меню, встроенный двустрочный ЖК-дисплей и кнопки управления позволяют ввести прибор в эксплуатацию в течение часа;
    • Экономичность. Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя;
    • Диспетчеризация. Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485.

    Функциональная схема контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    Рис.1. Функциональная схема ТРМ232М

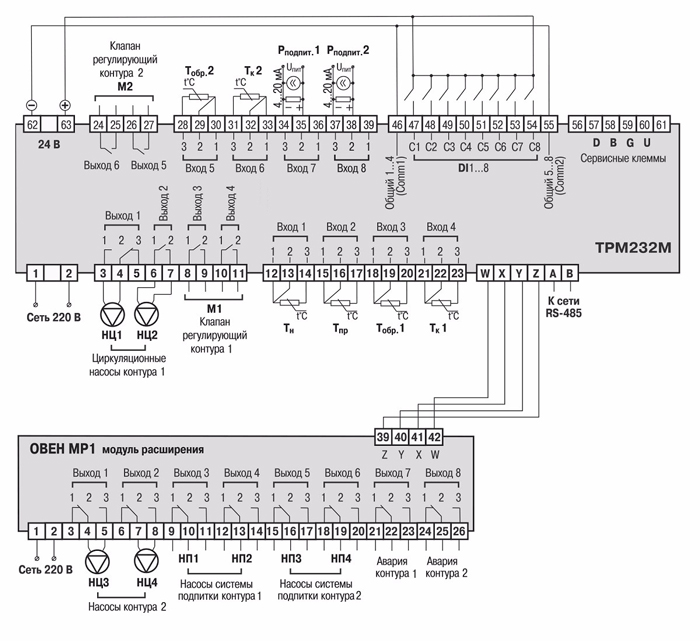

    Схемы подключений контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    Рис.2. Схема подключения для конфигурации 1. Одноконтурная система: Отопление

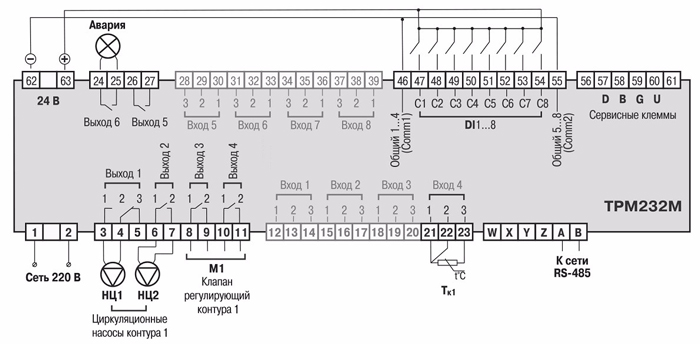

    Рис.3. Схема подключения для конфигурации 2. Одноконтурная система: ГВС

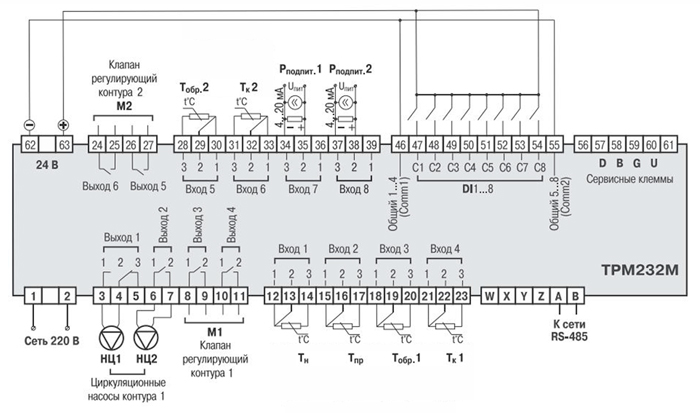

    Рис.4. Схема подключения для конфигурации 3. Два независимых контура: ГВС + Отопление, без циркуляционных насосов

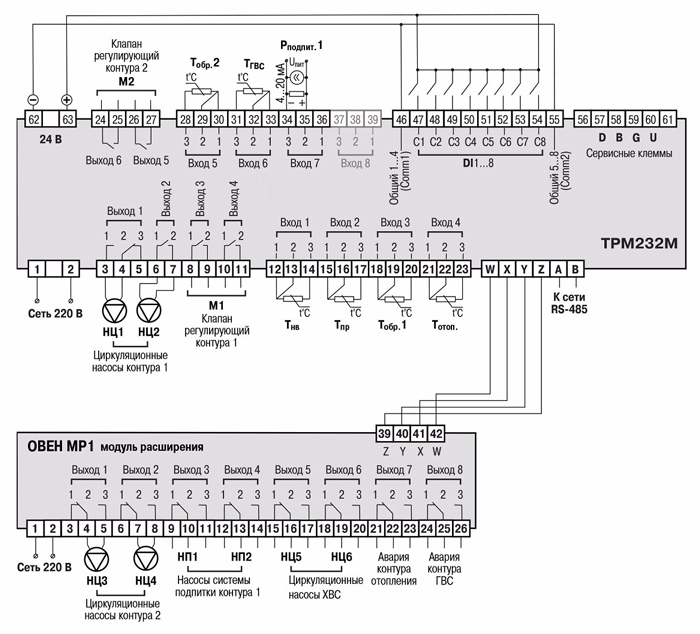

    Рис.5. Схема подключения для конфигурации 4. Два независимых контура: Отопление

    Рис.6. Схема подключения для конфигурации 5. Два независимых контура: Отопление + ГВС

    Рабочие режимы контроллера для отопления и ГВС с управлением насосами ТРМ232М:

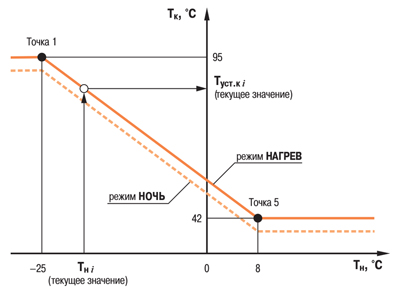

    Работа по отопительному графику

    Температура в контуре отопления (Тотоп.) поддерживается прибором согласно заданному отопительному графику (режим НАГРЕВ) – см. рис. 1. График задается по точкам (до 5 точек) в зависимости от температуры наружного воздуха (Тнв) либо температуры прямой воды из теплосети (Тпр).

    Рис.7. Работа по отопительному графику

    Снижение отопительного графика по встроенным часам реального времени

    Заданный отопительный график может быть снижен на заданное значение по встроенным часам реального времени в ночное время (Время Ночь) и выходные дни (Выходной 1, Выходной 2) – режим НОЧЬ.

    Контроль температуры обратной воды

    Температура обратной воды (рис. 2) контролируется по графику (до 5 точек) в зависимости от температуры наружного воздуха (Тнв) либо температуры прямой воды из теплосети (Тпр) с учетом допустимого перегрева (Гист.+) или охлаждения (Гист.­-) относительного графика.

    Если Тобр.воды > Тобр.по графику + (Гист.+), то прибор подает команды на призакрытие регулирующего клапана (режим ОБРАТНАЯ при работе с ТЭЦ).

    Если Тобр.воды < Тобр.по графику + (Гист.-), то прибор подает команды на приоткрытие регулирующего клапана (режим ОБРАТНАЯ при работе с котлом).

    Функцию можно отключить.

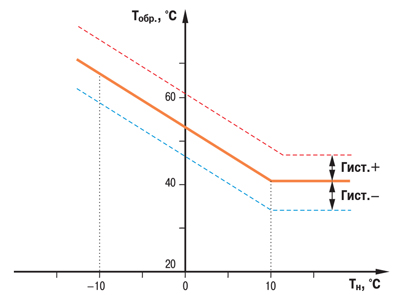

    Рис.8. Контроль температуры обратной воды

    Летний режим работы

    Контроллер переводит систему в летний режим при достижении температурой наружного воздуха Тнв заданной уставки Тзима/лето. В летнем режиме прибор прекращает управление системой отопления, закрывая регулирующий клапан полностью и отключая циркуляционные насосы. Циркуляционные насосы в летний период могут быть включены на заданное время с заданной периодичностью для предупреждения заклинивания.

    Управление системой подпитки:

    При снижении давления Рподпит. в системе ниже заданной уставки ТРМ232М подает сигнал на включение насоса подпитки либо открытие отсечного клапана системы подпитки.

    Поддержание температуры в контуре ГВС:

    Температура в контуре ГВС (Тгвс) поддерживается прибором в соответствии с заданной фиксированной уставкой (режим НАГРЕВ).

    Снижение уставки ГВС по встроенным часам реального времени

    Уставка Тгвс может быть снижена на заданное значение по встроенным часам реального времени в ночное время (Время Ночь) и выходные дни (Выходной 1, Выходной 2).

    Управление насосами:

    Циркуляционные насосы включаются попеременно. Переключение насосов осуществляется с заданной паузой (для защиты от гидроударов). В случае выхода работающего насоса из строя (сигнал от датчика Р) этот насос выключается, а в работу включается находящийся в резерве насос.

    Управление циркуляционными насосами и насосами ХВС (отопление и ГВС):

    Циркуляционные насосы и насосы ХВС включаются попеременно. Переключение насосов осуществляется с заданной паузой (для защиты от гидроударов). В случае выхода работающего насоса из строя (сигнал от датчика Р1 (Р2, Р4)) этот насос выключается, а в работу включается находящийся в резерве насос.

    Авария датчиков температуры:

    При аварии одного или нескольких основных датчиков температуры (Тотоп., Тобр., Тнв) прибор переводит клапан в заданное пользователем безопасное положение (от 0 до 100 %) до устранения аварии.

    Автонастройка:

    Для автоматического подбора оптимальных коэффициентов ПИД­регулятора (для максимально точного поддержания Тотоп. в контуре) в контроллер заложен режим Автонастройки (АНР).

    Режим пуско-наладки:

    Режим настройки и диагностики системы ОСТАНОВ. В данном режиме имеется возможность вносить любые изменения в значения параметров прибора, вручную управлять положением клапана.

    Работа с контроллером для отопления и ГВС с управлением насосами ТРМ232М:

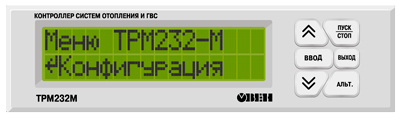

    Рис.9. Кнопки ТРМ232М

    Кнопки Рабочие экраны Меню
    Перемещение между экранами контура Переход между группами параметров и параметрами
    Длительное нажатие (2 – 3 сек) – запуск или остановка контура -
    - - Вход в меню
    - Вход в группу параметров
    - Вход в редактирование параметра
    - Запись нового значения параметра (2 сек)
    Выход из режима ручного управления положением клапана - Выход из меню
    - Выход из группы параметров
    - Выход из редактирования параметра
    С экрана «КЗР» вход в режим ручного управления клапаном -
    Переход между экранами Контура1 и экранами Контура2 -
    С экрана «Насос» переключение между насосами В меню параметра:
    - перемещение между разрядами

    - перемещение между вложенными значениями параметра
    -
    Вход в меню отладки:
    - перезагрузка
    - сброс EEPROM (сброс на заводские параметры)
    -

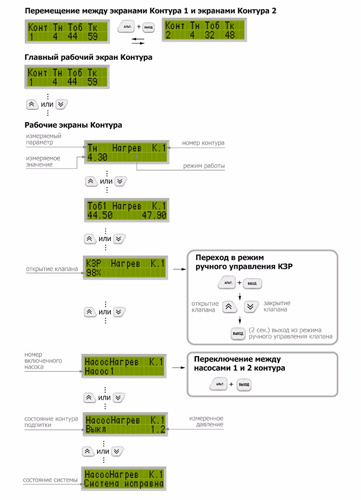

    Рис.9. Работа с прибором: рабочие экраны ТРМ232М

  • Технические характеристики контроллера для отопления и ГВС с управлением насосами ТРМ232М:

    Параметр Значение
    Питание
    Напряжение питания переменный ток: 90...264 В, 47... 63 Гц;
    постоянный ток: 150...300 В
    Потребляемая мощность переменный ток: не более 18 ВА;
    постоянный ток: не более 12 Вт
    Параметры встроенного вторичного источника питания выходное напряжение 24±3 В;
    ток нагрузки не более 180 мА
    Гальваническая изоляция Есть
    Электрическая прочность изоляции 1780 В
    Интерфейсы связи
    Интерфейс связи RS-485, RS-232
    Режим работы Slave
    Протоколы передачи данных ОВЕН, Modbus ASCII, Modbus RTU
    Скорости передачи данных RS-485 – 2400...115200 бит/с;
    RS-232 – 115200 бит/с
    Тип используемого кабеля RS-485 – витая пара;
    RS-232 – КС1 для связи с ПК
    Гальваническая развязка RS-485 – 1780 В;
    RS-232 – 300 В
    Программирование и обновление встроенного программного обеспечения
    Программирование программа «Конфигуратор ТРМ232М»;
    с лицевой панели прибора
    Интерфейс для программирования RS-232
    Интерфейс для обновления встроенного программного обеспечения DBGU
    Элементы человеко­машинного интерфейса и дополнительное оборудование
    Тип дисплея текстовый монохромный ЖКИ с подсветкой
    Количество знакомест 2×16 символов
    Количество кнопок 6
    Дополнительное оборудование часы реального времени с автономным питанием;
    встроенный источник звукового сигнала
    Конструктивное и климатическое исполнение
    Тип корпуса корпус для крепления на DIN-рейку шириной 35 мм
    Габаритные размеры прибора (157×86×58) ±1 мм
    Степень защиты корпуса
    (со стороны лицевой панели)
    IP20
    Масса прибора не более 0,5 кг
    Температура окружающего воздуха -10…+55 °С
    Аналоговые входы (AI)
    Количество аналоговых входов 8
    Типы подключаемых датчиков термосопротивления ТСМ/ТСП/ТСН;
    термопары ТХК, ТХА;
    унифицированные сигналы тока/напряжения/сопротивления
    Время опроса входа:
    – температуры ГВС (среднее)
    – остальных входов (среднее)

    0,8 с
    10,5 с
    Предел основной приведенной погрешности ±0,5 % – для ТП;
    ±0,25 % – для ТС и унифицированных сигналов
    Дискретные входы (DI)
    Количество дискретных входов 8
    Подключаемые входные устройства датчики типа «сухой контакт»;
    коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее)
    Максимальная частота входного сигнала 50 Гц
    Уровень сигнала «логической единицы» / ток в цепи 15...30 В / 5...10 мА
    Уровень сигнала «логического нуля»  / ток в цепи -3...5 В / не более 1,5 мА
    Мин. длительность входного импульса 5 мс
    Гальваническая развязка групповая (по 4 входа)
    Электрическая прочность изоляции 1780 В (между группами и другими цепями)
    Дискретные и аналоговые выходы (DO, AO)
    Количество собственных выходов контроллера 6, из них:
    выходы 1, 2 – дискретные (э/м реле)
    выходы 3...6 – по заказу:
    – 4 дискретных выхода типа Р (э/м реле)
    – 2 аналоговых выхода (выходы 3, 5) типа У, И (ЦАП 0...10 В, 4...20 мА), при этом выходы 4, 6 не установлены
    Типы выходных элементов и их характеристики см. таблицу «Характеристики выходных элементов»
    Гальваническая развязка есть, индивидуальная
    Электрическая прочность изоляции 1780 В
    Дополнительные дискретные выходные элементы 8 э/м реле – при подключении модуля МР1
    Тип датчика Диапазон измерений Дискретность показаний
    Характеристики подключаемых датчиков
    ТСПPt50, Pt100 (α=0,00385 °С-1) -200…+750 °С 0,1 °С
    ТСП50П, 100П (α=0,00391 °С-1) -200…+750 °С
    ТСМCu50, Cu100 (α=0,00426 °С-1) -50…+200 °С
    ТСМ50М, 100М (α=0,00428 °С-1) -190…+200 °С
    ТСПPt500, Pt1000 (α=0,00385 °С-1) -200…+650 °С
    ТСП500П, 1000П (α=0,00391 °С-1) -200…+650 °С
    ТСН1000Н (α=0,00617 °С-1) -60…+180 °С
    термопара ТХК (L) -200…+800 °С
    термопара ТХА (K) -200…+1300 °С
    ток 0…5 мА 0…100 % 0,1 %
    ток 0…20 мA
    ток 4…20 мА
    напряжение 0…1 В
    резистивный 40...900 Ом
    резистивный 40...2000 Ом
    Обозначение Тип выходного элемента Электрические характеристики
    Характеристики выходных элементов
    Р электромагнитное реле 4 А при 220 В 50Гц (cos φ ≥0,4)
    У цифроаналоговый преобразователь «параметр–напряжение» 0…10 В питание от встроенного источника 24 В, сопротивление нагрузки более 2 кОм
  • Комплект поставки ТРМ232М

    Наименование Количество
    1 Контроллер для отопления и ГВС с управлением насосами ТРМ232М в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Инструкция «Быстрый старт» 1
