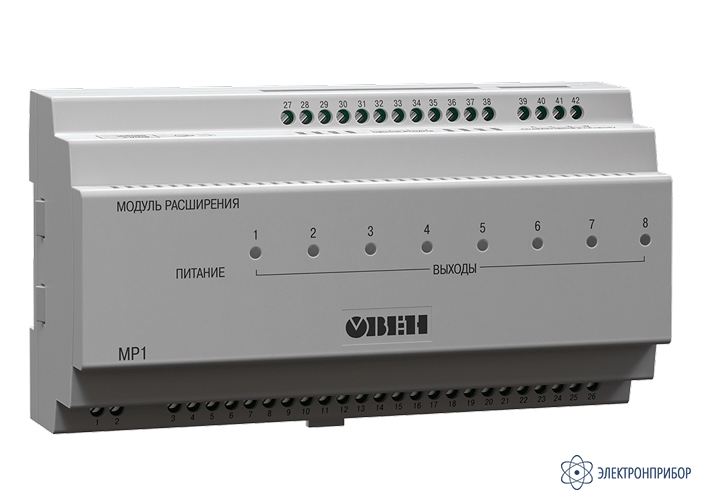

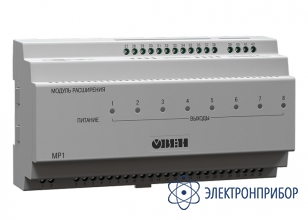

МР1 — модуль расширения для ТРМ232М
Код товара: 69979-
-
Гарантия
24 месяца
-
Производитель

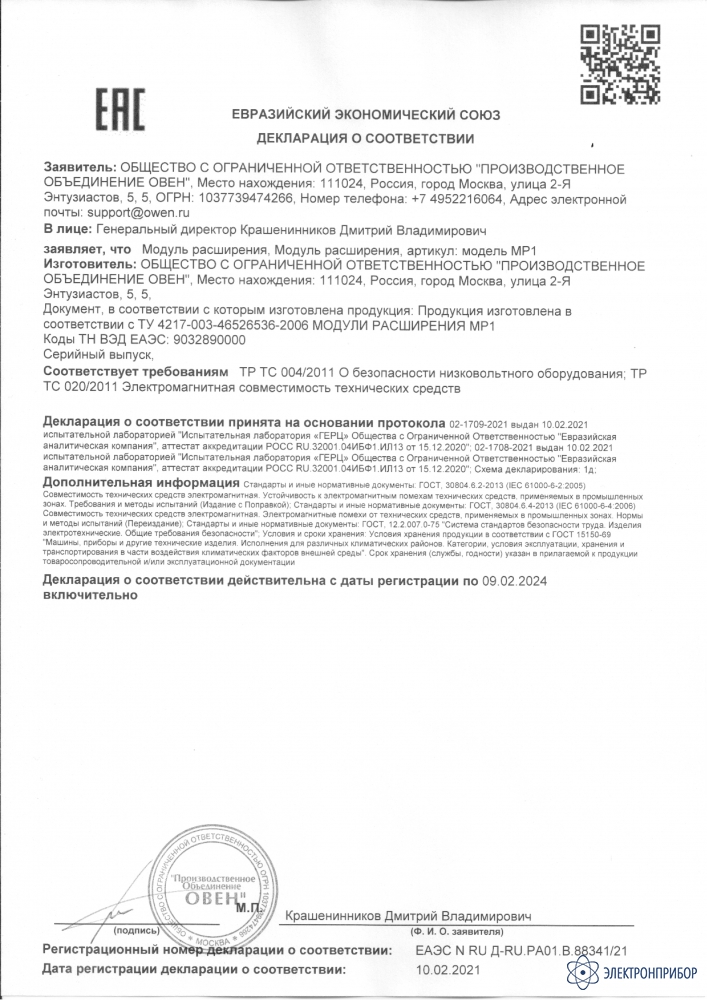

Сертификаты
Назначение модуля расширения МР1 для ТРМ232М:
Модули расширения МР1 предназначены для увеличения количества выходных устройств. Применение МР1 возможно с контроллерами: ТРМ232М, ПЛК63 и ПЛК73. Модуль может быть использован при автоматизации различных технологических процессов в промышленности, коммунальном, сельском и других отраслях народного хозяйства.

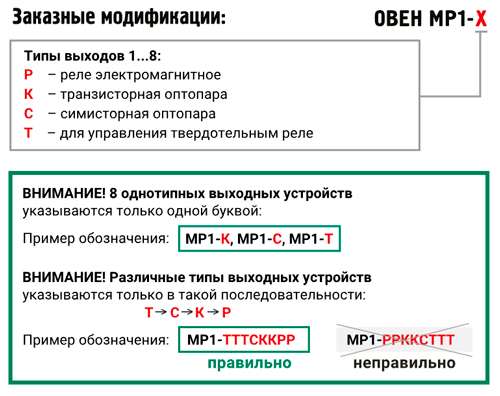

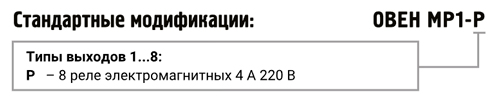

Варианты исполнения модуля расширения МР1 для ТРМ232М:
Особенности модуля расширения МР1 для ТРМ232М:
- Модуль расширения для ТРМ232М требуется при работе с конфигурациями №4 и №5;
- Расстояние между МР1 и ТРМ232М не должно превышать 50 см;
- Переключение состояний выходных устройств МР1 может происходить не чаще, чем 13,5 раз в секунду;
- Соединение МР1 с ТРМ232М осуществляется при помощи четырехпроводного кабеля;
- МР1 имеет 8 выходных устройств дискретного типа.
Схемы подключения модуля расширения МР1 для ТРМ232М:

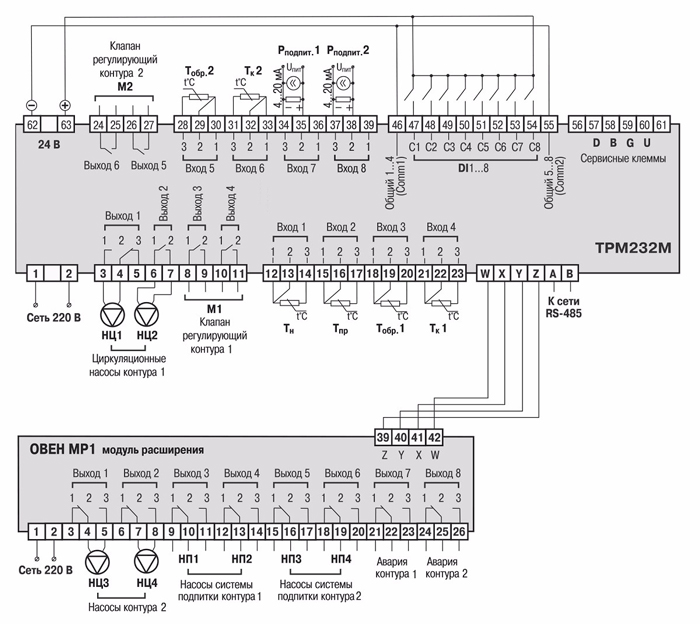

Рис.1. Схема подключения для конфигурации 4. Два независимых контура: Отопление

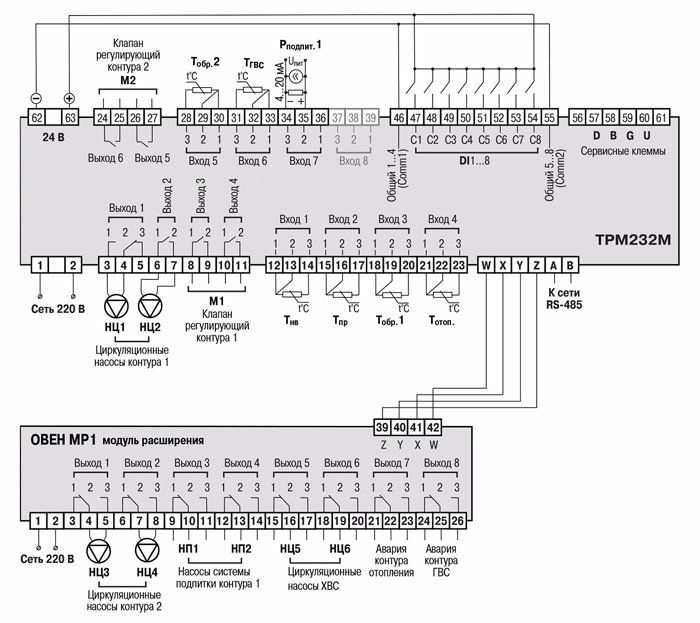

Рис.2. Схема подключения для конфигурации 5. Два независимых контура: Отопление + ГВС
Настройка модуля расширения МР1 для ТРМ232М:
Настройка управления выходными элементами МР1 осуществляется на ТРМ232М. Во время конфигурирования физическое подключение модуля к прибору не обязательно.
Настройки параметров насосов второго контура задаются в меню Общее → Насосы конт.2, общие параметры насосов в меню Общее → Общ. Парам.Нас.

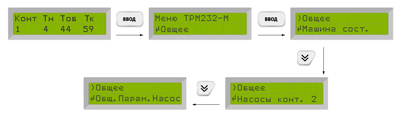

Рис.3. Настройка управления выходными элементами МР1
-
-
Технические характеристики модуля расширения МР1 для ТРМ232М:
Параметр Значение Напряжение питания 90…264 В переменного тока частотой 47…63 Гц Потребляемая мощность не более 12 ВА Количество выходных элементов 8 Тип корпуса на DIN-рейку Д9 Габаритные размеры корпуса 157×86×58 мм Степень защиты корпуса IP20 Обозначение Тип выходного элемента (ВЭ) Электрические характеристики Характеристики выходных элементов Р электромагнитное реле 4 А при 220 В 50 Гц, cos φ > 0,4 К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В С симисторная оптопара
для управления однофазной нагрузкой50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) Т выход для управления твердотельным реле выходное напряжение 4...6 В;
максимальный выходной ток 50 мАУсловия эксплуатации Температура окружающего воздуха +1...+50 °С Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 % -
Комплект поставки МР1
№ Наименование Количество 1 Модуль расширения МР1 для ТРМ232М в выбранном исполнении 1 -
Модификации МР1
Подберите модификацию по параметрам
Типы выхода 1Типы выхода 2Типы выхода 3Типы выхода 4Типы выхода 5Типы выхода 6Типы выхода 7Типы выхода 8 -
Файлы для МР1
