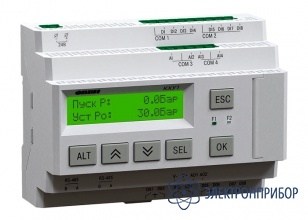

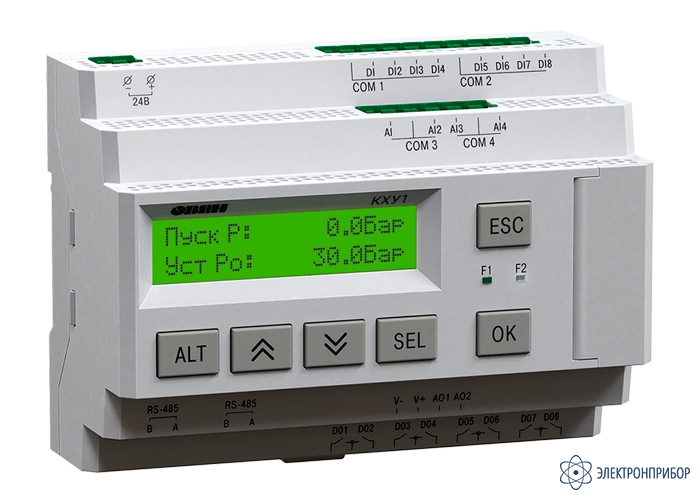

КХУ1 — контроллер для управления холодильными установками

Код товара: 70183
  • Контроллер для управления холодильными установками КХУ1 Контроллер для управления холодильными установками КХУ1
    2 варианта исполнения

    • Гарантия

      2 года

    • Производитель

      ОВЕН

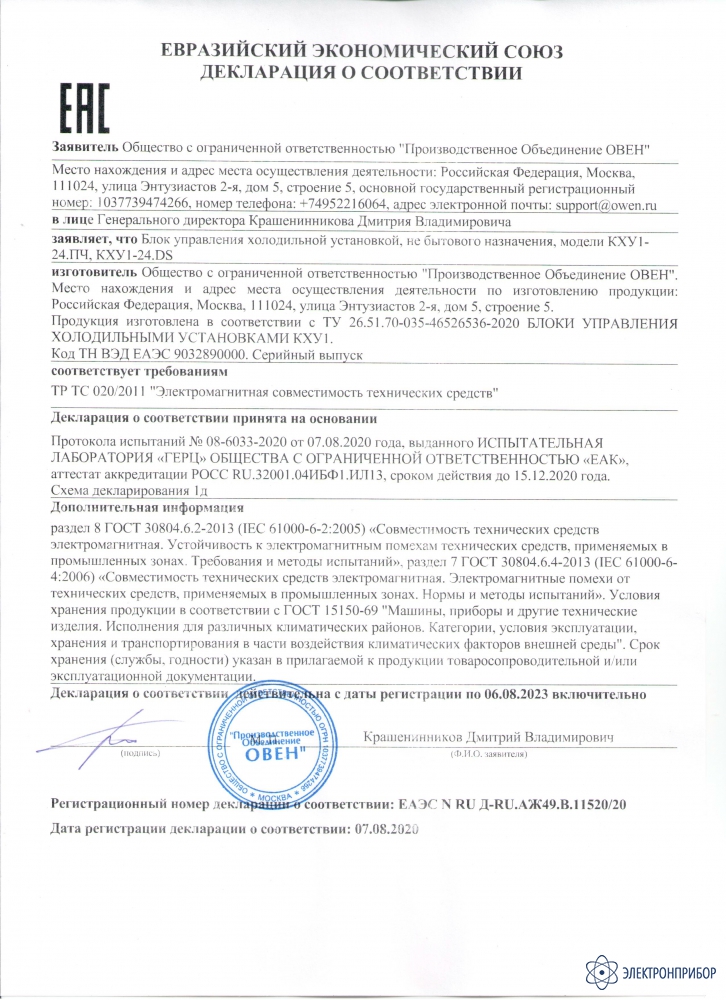

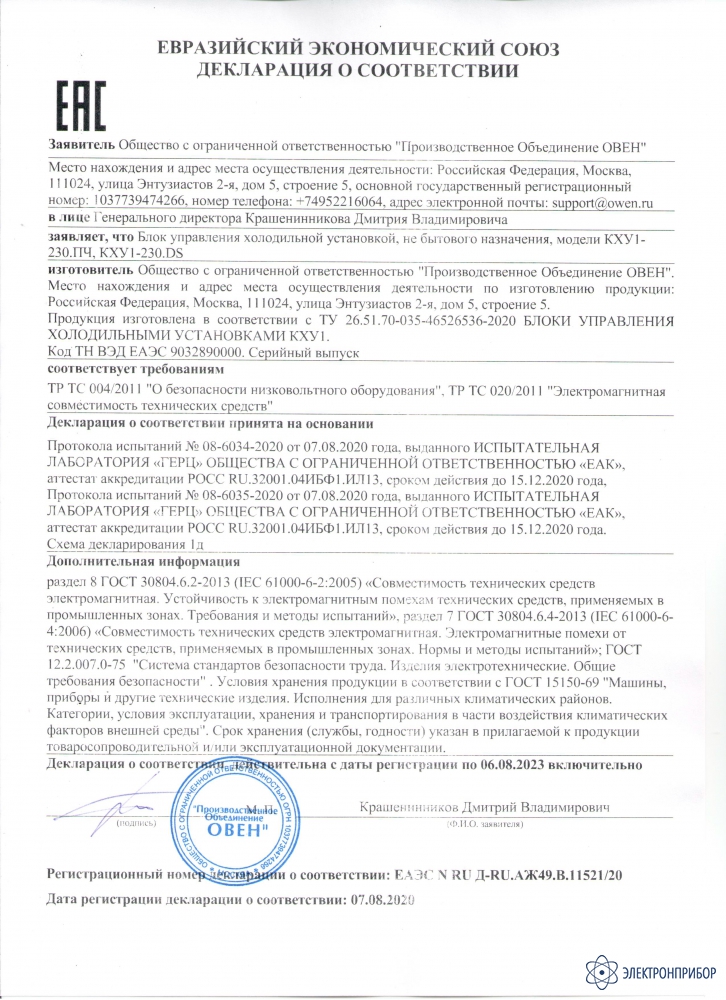

    Сертификаты

    Назначение контроллера для управления холодильными установками КХУ1:

    КХУ1 – это специализированный контроллер с готовым алгоритмом для управления холодильными централями. Прибор регулирует давление испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для обеспечения охлаждения в химической, фармацевтической, пищевой и перерабатывающей промышленности.

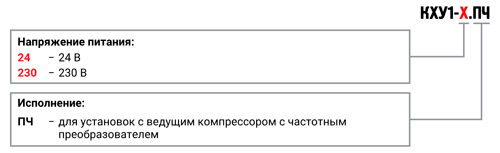

    Варианты исполнения контроллера для управления холодильными установками КХУ1:

    Функциональные возможности контроллера для управления холодильными установками КХУ1:

    • Самостоятельно назначает исполнительные механизмы для 8 э/м реле;
    • Управляет работой компрессоров и конденсаторов в автоматическом и ручном режимах;
    • Защищает оборудование от низкого или высокого давления;
    • Автоматический режим День/Ночь обеспечивает энергосбережение;
    • Функция с «плавающим» давлением конденсации.

    Прибор для управления холодильными централями имеет различные варианты применения:

    • Централи на базе одинаковой производительности компрессоров;
    • Компрессоры с разгрузочными устройствами;
    • Компрессоры одноступенчатые.

    Специальный алгоритм выравнивает время работы компрессоров. Контроллеры могут изменять и регулировать давление испарения и конденсации, а также отображать их в виде температуры для различных хладагентов.

    Применение контроллера для управления холодильными установками КХУ1:

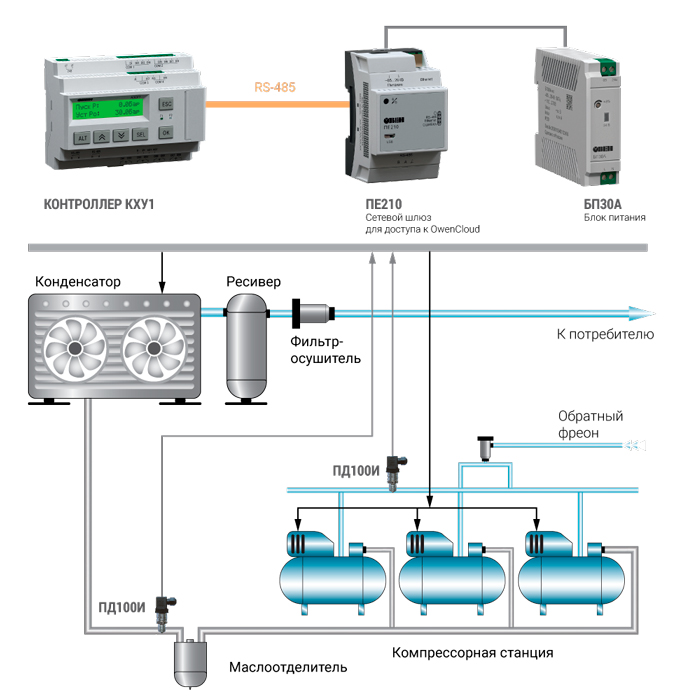

    Рис.1. Схема применение КХУ1

    Схемы подключения контроллера для управления холодильными установками КХУ1:

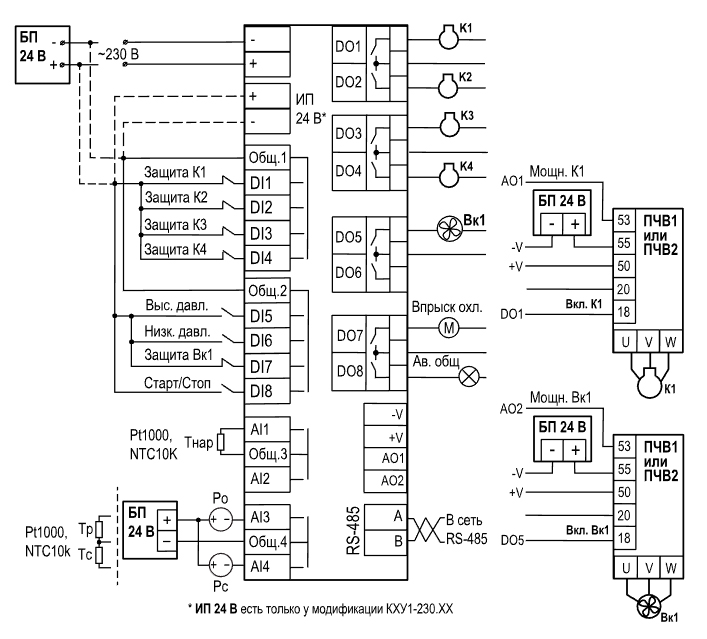

    Рис.2. Пример схемы подключения групп компрессоров и конденсаторов с ПЧВ

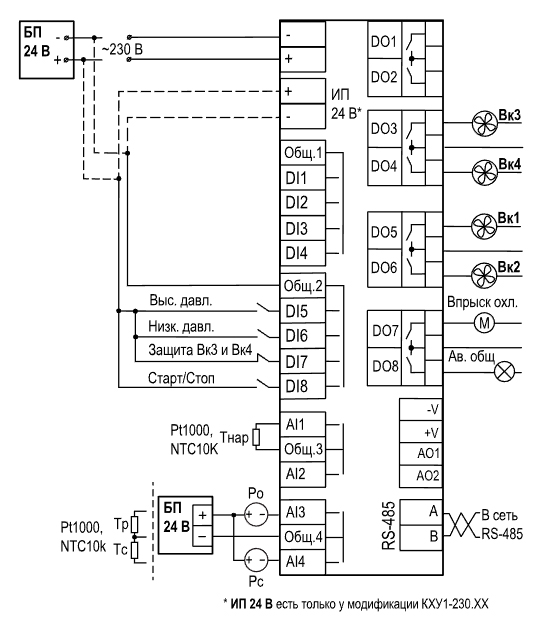

    Рис.3. Пример схемы подключения группы ступенчатых конденсаторов

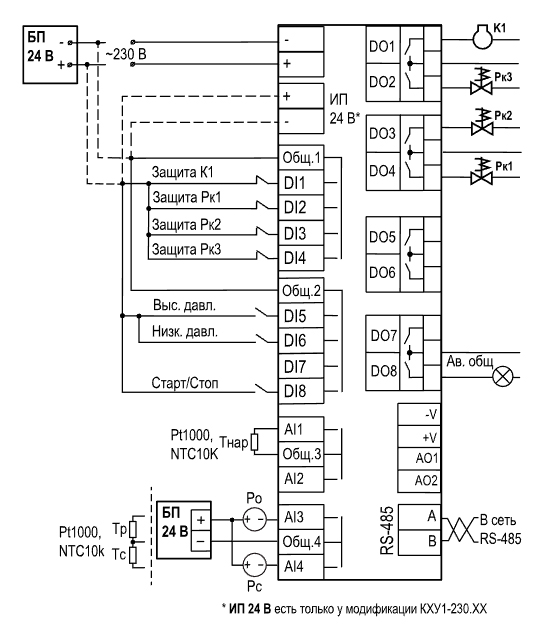

    Рис.4. Пример схемы подключения компрессора с разгрузочными устройствами

  • Технические характеристики контроллера для управления холодильными установками КХУ1:

    Параметр Значение
    КХУ-24.ПЧ КХУ-220.ПЧ
    Диапазон напряжения питания 19…30 В (номинальное 24 В) 94…264 В (номинальное 120...230 В, при 47…63 Гц)
    Потребляемая мощность, не более 10 Вт 17 ВА
    Сетевые возможности
    Интерфейс связи RS-485
    Конструкция
    Тип корпуса Для крепления на DIN-рейку (35 мм)

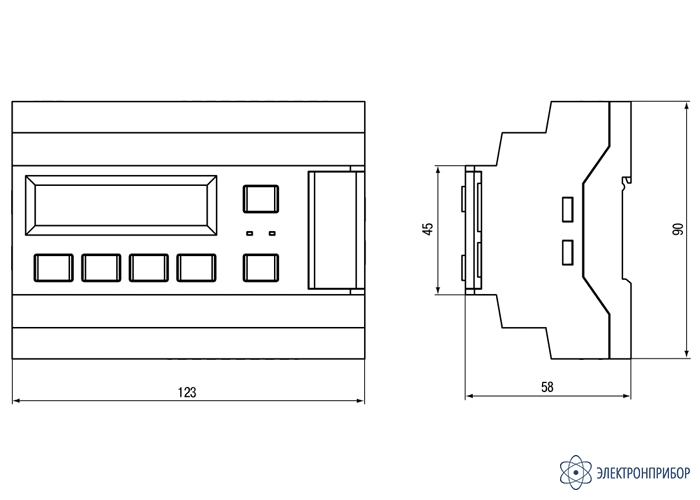

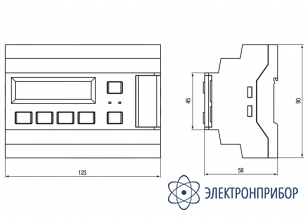

    Габаритные размеры 123×90×58 мм
    Степень защиты корпуса по ГОСТ 14254-96 IP20
    Средний срок службы 8 лет
    Номинальное напряжение питания 24 В (постоянный ток) 230 В (постоянный ток)
    Максимально допустимое напряжение питания 30 В (постоянный ток) 264 В (постоянный ток)
    Тип подключаемого датчика Механические коммутационные устройства (реле, контакты кнопок и выключателей)
    Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8)
    Аналоговые входы
    Количество 4
    Тип датчика Pt1000: α = 0,00385 1/°С (-200...+850 °C)/ 4…20 мА
    Предел основной приведенной погрешности ±1 %
    Гальваническая развязка Отсутствует
    Дискретные выходы
    Количество выходных устройств 8
    Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты)
    Гальваническая развязка Индивидуальная
    Коммутируемое напряжение в нагрузке, не более
    – для цепи постоянного тока
    – для цепи переменного тока
    30 В (резистивная нагрузка)
    250 В (резистивная нагрузка)
    Допустимый ток нагрузки, не более 5 А 3 А
    Допустимый ток нагрузки, не менее 10 мА (при 5 В постоянного тока)
    Механический ресурс реле, не менее 10 000 000 циклов
    Аналоговые выходы
    Количество выходных устройств 2
    Тип выходного устройства ЦАП 0…10 В
    Внешняя нагрузка не менее 1 кОм
    Гальваническая развязка Индивидуальная

  • Комплект поставки КХУ1

    № Наименование Количество
    1 Контроллер для управления холодильными установками КХУ1 в выбранном исполнении 1
    2 Комплект клеммных соединителей 1
    3 Паспорт 1
    4 Краткое руководство по эксплуатации 1
