АНИКРОН ПЛК-01 R2 — программируемый логический контроллер

Код товара: 83520

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  1 год
Назначение программируемого логического контроллера АНИКРОН ПЛК-01 R2:

Программируемый логический контроллер АНИКРОН ПЛК-01 R2 предназначен для преобразования и обработки аналоговых сигналов от первичных датчиков в виде напряжения и силы постоянного тока, приема и обработки дискретных сигналов, воспроизведения сигналов напряжения и силы постоянного тока, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени технологическими процессами и объектами для построения локальных и распределенных систем автоматизации технологических процессов различного уровня сложности. Обеспечение приема и передачи информации по сетевым интерфейсам с вышестоящими аппаратно-программными комплексами.

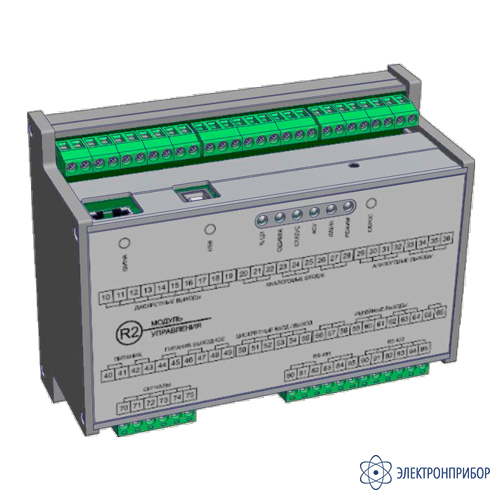

Контроллер имеет моноблочную структуру и относится к проектно-компонуемым устройствам, выполнен в едином корпусе. В состав Контроллера включены: средства сбора дискретных и аналоговых данных, выдачи дискретных и аналоговых сигналов, интерфейсы связи и средства для расширения функциональных возможностей с помощью подключения внешних стандартных модулей контроллера АНИКРОН ПЛК-01 R1 модульного исполнения. Контроллер выполнен в пластмассовом корпусе для крепления на DIN-рейку. На передней поверхности корпуса размещены элементы индикации. На верхней и нижней поверхностях размещены два ряда клеммных винтовых соединителей для подключения внешних связей. Контроллер относится к программируемым контроллерам по ГОСТ Р 51841-2001.

Контроллер используется для решения задач автоматизации производств и технологических процессов в различных областях промышленности (нефтедобывающей, машиностроительной, химической и т.д.), в том числе для построения локальных систем автоматизации, в составе распределенных автоматизированных систем управления.

Функции программируемого логического контроллера АНИКРОН ПЛК-01 R2:

Контроллер АНИКРОН ПЛК-01 R2 позволяет решать такие задачи как:
- сбор данных с первичных и полевых устройств (датчиков, реле и пр.);
- выдача сигналов управления выходными первичными устройствами (реле, исполнительные механизмы и пр.);
- реализация простых законов регулирования;
- обеспечение связи (выдача информации о текущем состоянии и получение управляющих команд) с вышестоящими АСУ и АРМ;
- обеспечение возможности редактирования управляющих программ при помощи временно подключаемых внешних ASCII терминалов и(или) персональных компьютеров;
- хранение исходных текстов управляющих программ в энергонезависимой памяти;
- выдача информации о текущем режиме работы в текстовом (псевдографическом) виде на постоянно или временно подключённые ASCII терминалы.
Моноблочное исполнение контроллера АНИКРОН ПЛК-01 R2 позволяет:
- встраивать его в стандартные электротехнические шкафы или другое монтажное оборудование;
- использовать Контроллер в схемах управления не требующих большого количества входных/выходных сигналов;
Особенностью контроллера АНИКРОН ПЛК-01 R2 является то, что все средства разработки необходимые для конфигурации периферии и создания рабочих программ управления интегрированы в память Контроллера и являются его неотъемлемой частью, что обеспечивает полную независимость от стороннего ПО. Язык программирования, используемый для описания задач, максимально упрощен и доступен для любого технического специалиста обладающего поверхностными знаниями в данной области.

Технические характеристики программируемого логического контроллера АНИКРОН ПЛК-01 R2:

Параметр	Значение
Характеристики цепей питания
Номинальное напряжение питания	+24 В
Рабочее напряжение питания	от +20 В до +26 В
Количество входных портов питания	2 (основной, резервный)
Развязка портов питания	диодная
Защита от переполюсовки	есть
Максимальный ток потребления от ИП, не более	1 А
Номинальное напряжение вторичного источника питания	+5 В
Номинальная нагрузочная способность вторичного источника питания	1 А
Вычислительные ресурсы
Центральный процессор	32-bit Arm® Cortex®-M7 480MHz
Общий объем Flash-памяти процессора	2 MB
Общий объем RAM-памяти	1 MB
Быстродействие
Минимальное время цикла	1 мс
Максимальное количество задач (выполняемых программ)	64
Скорость внутренней шины передачи данных	230400 бит/сек
Суммарное гарантированное время реакции вход/обработка/выход для простой задачи с максимальной частотой выполнения, не более	2 мс
Время чтения/записи данных в 1 ячейку обмена контроллера	780 мкс
Время чтения/записи данных в 10 ячеек обмена контроллера	1650 мкс
Память
Объем памяти для хранения выполняемых программ	1 МБ
Объем оперативной памяти (RAM)	143 КБ
Объем памяти для хранения данных (EEPROM)	32 КБ
Интерфейс RS-485
Поддерживаемые протоколы	ModBus RTU ModBus ASCII
Скорость передачи	1200 2400 4800 9600 38400 57600 115200 230400 бит/сек
Количество портов RS-485	2
Электрическая прочность изоляции между цепями модуля и выходами RS485(1) и RS-485(2)	500 В
Связь с терминалом
USB порт: - интерфейс - скорост	имитация RS-232 115200 бит/сек
RS-422: - скорость	115200 бит/сек
Аналоговые входы
Количество	3 шт
Максимальное входное напряжение входных каналов	30 В
Входное сопротивление в режиме измерения напряжения, не менее	30 кОм
Входное сопротивление в режиме измерения тока, не более	120 Ом
Режимы работы (выбор из вариантов)	0-10 В 2-5 В 0-20 мА 4-20 мА
Аналоговые выходы
Количество выходных каналов	2
Тип напряжения питания выходных каскадов	постоянный
Напряжение питания выходных каскадов	от 20,4 В до 28,8 В
Максимальный ток потребления одного канала	22 мА
Нагрузочное сопротивление в режиме выдачи тока, не более	110 Ом
Номинальное нагрузочное сопротивление в режиме выдачи напряжения	10 кОм
Время установки заданного тока (напряжения)	<100 мс
Пульсация на выходе, от полной шкалы, не более	5 %
Режимы работы (выбор из вариантов):	0-10 В 2-5 В 0-20 мА 4-20 мА
Универсальные дискретные входо-выходы
Количество	4 шт
Программная конфигурация режима работы	есть
Режим входа
Максимальное входное напряжение в режиме входа	48 В
Минимальное напряжение логической единицы в режиме входа	10 В
Максимальное напряжение логического нуля в режиме входа	5 В
Входной ток, при входном напряжении 24В, не более	6 мА
Входной ток, при входном напряжении 12В, типовое значение	2,5 мА
Максимальная частота симметричного входного сигнала	2000 Гц
Режим выхода
Номинальное (рабочее) коммутируемое напряжение	до 48 В
Максимальный коммутируемый ток для одного выхода	200 мА
Максимальный коммутируемый ток для группы выходов	800 мА
Последовательное сопротивление выходного ключа, не более	2 Ом
Дискретные входы
Количество	8 шт
Режим счетчика	есть
Номинальное (рабочее) коммутируемое напряжение	до 48 В
Входной ток, при входном напряжении 24В, не более	6 мА
Входной ток, при входном напряжении 12В, типовое значение	2,5 мА
Последовательное сопротивление выходного ключа, не более	2 Ом
Релейные выходы‍
Количество	4 шт
Номинальный ток/Максимальный пиковый ток	6 А/10 А
Номинальное напряжение/Максимальное напряжение AC	250 В/400 В
Номинальная нагрузка AC1	1500 ВА
Номинальная нагрузка AC15 (230 B AC)	300 ВА
Отключающая способность DC1: 30/110/220 B	6 А/0,2 А/0,12 А
Часы реального времени
Тип источника питания	Батарея CR2032
Срок работы на одной батарее	5 лет
Характеристики выходных релейных контактов «В работе», «Готов»
Номинальный ток DC/AC	5 А/5 А
Номинальное напряжение DC/AC	30 В/250 В
Общие сведения

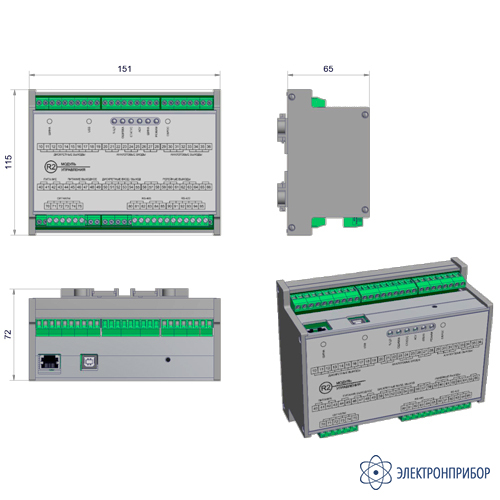

Габаритные размеры	151х115х73 мм
Масса, не более	600 г
Степень защиты корпуса по ГОСТ 14254-96 IP20	IP20
Индикация на передней панели	светодиодная
Средняя наработка на отказ*	50 000 часов
Средний срок службы	15 лет

* Кроме электромеханических переключателей и элемента питания часов реального времени.

Комплект поставки АНИКРОН ПЛК-01 R2

№	Наименование	Количество
1	Контроллер логический программируемый АНИКРОН ПЛК-01 R2	1
2	Руководство по эксплуатации	1
3	Паспорт	1
4	Копия декларации о соответствии	1
