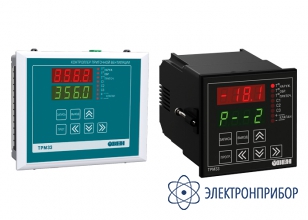

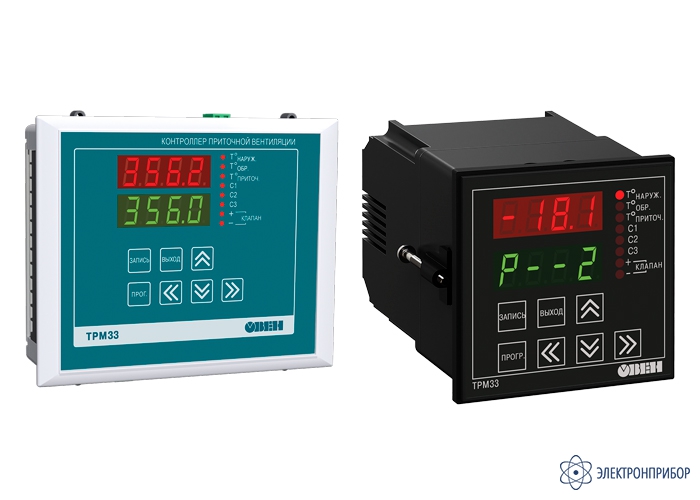

ТРМ33 — контроллер для регулирования температуры в системах приточной вентиляции

Код товара: 70020
  • 6 вариантов исполнения

    • Гарантия

      2 года

    • Производитель

      ОВЕН

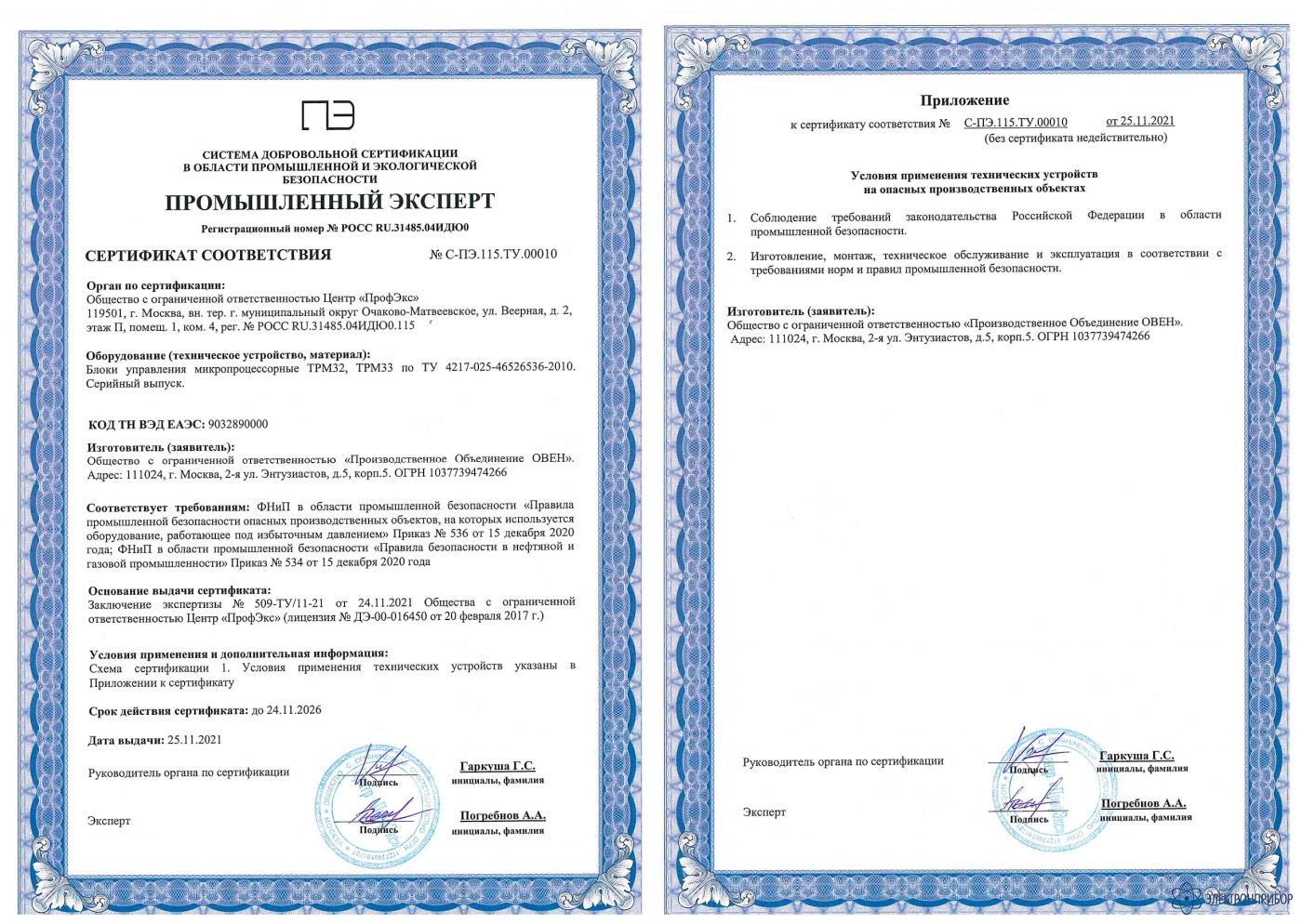

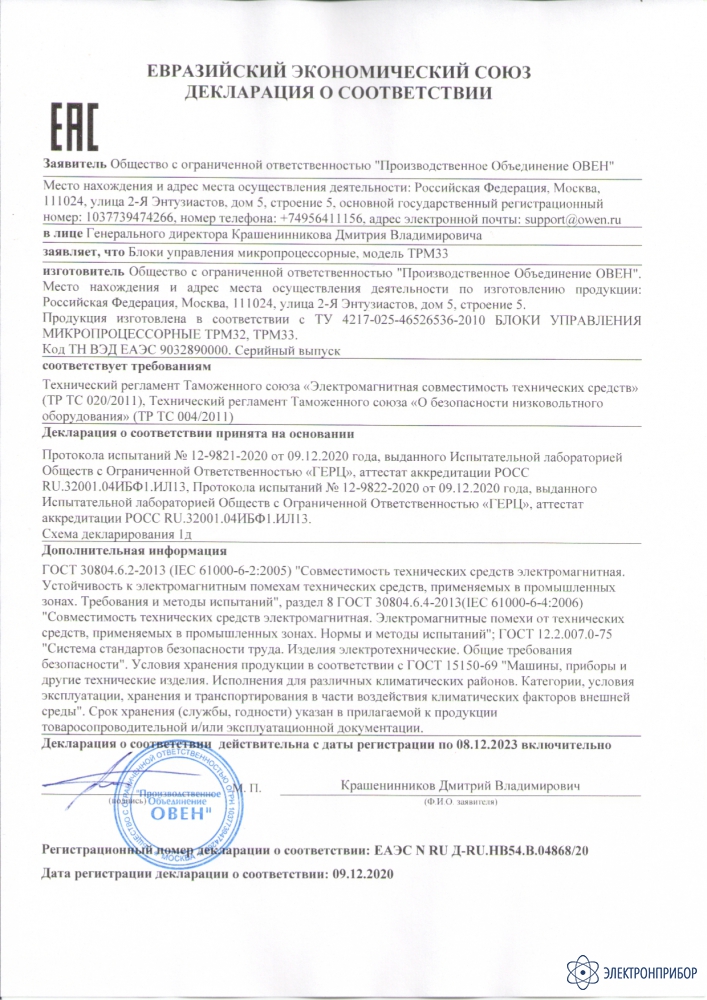

    Сертификаты

    Назначение контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Прибор ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером. ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

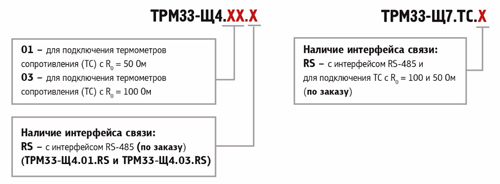

    Варианты исполнения контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Тип корпуса:

    Щ4 Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.
    Щ7 Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

    Тип датчиков и наличие интерфейса:

    Корпус Щ4
    01 без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом
    01.RS с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом
    03 без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом
    03.RS с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом
    Корпус Щ7
    ТС без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом
    ТС.RS с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом

    Особенности контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    • Поддержание заданной температуры приточного воздуха по ПИД-закону;
    • Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер;
    • Работа в различных режимах: прогрев калорифера при запуске системы, защита системы от превышения температуры обратной воды, защита водяного калорифера от замерзания, дежурный режим с выключенным вентилятором и закрытыми жалюзи, автоматический переход в летний режим;
    • Регистрация данных на ПК по интерфейсу RS-485 (по заказу).

    Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

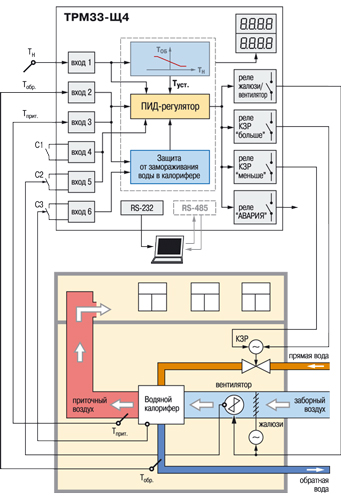

    Функциональная схема прибора контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Рис.1. Функциональная схема  ТРМ33

    Входы для измерения температуры:

    Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

    • Тнаруж. – температуры наружного воздуха;
    • Тприт. – температуры приточного воздуха;
    • Тобр. – температуры обратной воды в контуре теплоносителя.

    Входы для диагностики работоспособности системы:

    Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

    • С1 – коммутирующее устройство (таймер, тумблер и прочее) для дистанционного перевода системы в дежурный режим работы;
    • С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
    • С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

    Управление вентилятором, жалюзи и регулирование температуры:

    По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.

    Режимы работы:

    В приборе предусмотрено 6 режимов работы.

    Прогрев калорифера

    Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

    Индикация режима:

    P– –0 – работа прибора в режиме прогрева калорифера.

    Управление системой приточной вентиляции:

    Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

    • поддержание температуры приточного воздуха Тприт. на заданном уровне;
    • защиту от превышения температуры обратной воды Тобр., возвращаемой в теплоцентраль;
    • защиту от замораживания воды в калорифере.

    Поддержание температуры приточного воздуха на заданном уровне:

    Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

    Условия начала работы прибора в этом режиме:

    Тобр.min < Тобр. < Тобр.max, Тприт. > Тавар.

    Индикация режима:

    Р– –2 – работа в режиме поддержания температуры приточного воздуха.

    Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль:

    Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i – Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.

    Условия начала работы прибора в этом режиме:

    Тобр. > Тобр.max, Тприт. > Тавар.

    Индикация режима:

    Р– –3 – работа в режиме защиты от превышения температуры обратной воды.

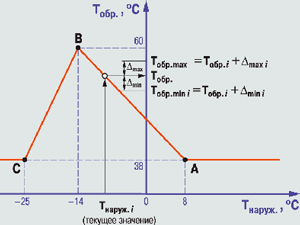

    Рис.2. Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)

    Защита от замораживания воды в калорифере

    При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.

    Условия начала работы прибора в этом режиме:

    Тобр. < Тобр.min или Тприт. < Тавар. или замыкание датчика С3.

    Индикация режима:

    Р– –4 – работа в режиме защиты от замораживания воды в калорифере.

    Дежурный режим:

    Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и прочее). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.

    Индикация режима:

    Р– –1 – работа в дежурном режиме.

    Летний режим:

    Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Тнаруж. значения Тнаруж.А.

    Условия начала работы прибора в этом режиме:

    Тнаруж. > Тлетн.

    Индикация режима:

    Р– –5 – работа в летнем режиме.

    Элементы управления контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Рис.3. Экран ТРМ33

    Верхний 4-х разрядный цифровой индикатор В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.
    Нижний 4-х разрядный цифровой индикатор В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.
    Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.» Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
    Светодиоды С1, С2, С3 Сигнализируют о состоянии внешних контактных датчиков.
    Светодиоды «+», «–» клапан Cигнализируют о  направлении перемещения запорно-регулирующего клапана.

    Функции кнопок:

    Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
    Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
    Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
      Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
      Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР.
        4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

    Схемы подключения контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

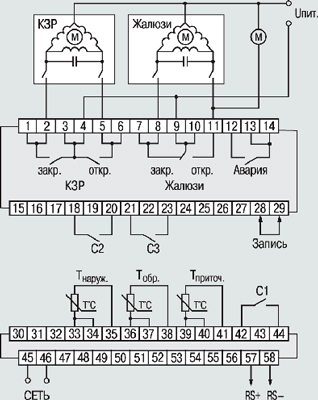

    Рис.4. Общая схема подключения ТРМ33

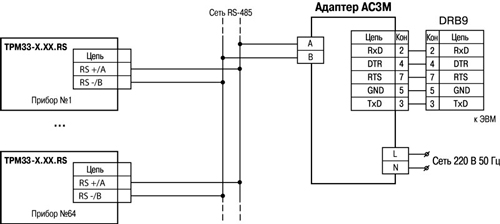

    Рис.5. Схема подключения ТРМ33-Х.ХХ.RS к адаптеру сети АС3M

    Программируемые параметры контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Обозначение Название Допустимые значения Комментарии Заводская установка
    Параметры регулирования
    U-01 Значение сдвига max графика Тобр. = f(Тнаруж.) для определения Tобр.max 001,0...199,9 [град.] 005.0
    U-02 Значение сдвига min графика Тобр. = f(Тнаруж.) для определения Tобр.min 001,0...199,9 [град.] 005.0
    U-03 Значение температуры приточного воздуха Тавар., при которой система переводится в режим защиты от замораживания 001,0...199,9 [град.] 005.0
    U-04 Значение уставки температуры приточного воздуха Туст.прит. 001,0...199,9 [град.] 020.0
    U-05 Значение температуры наружного воздуха Тлетн., при которой система переводится в летний режим работы 001,0...199,9 [град.] 015.0
    Параметры графика обратной воды Тобр. Max = f(Tнаруж.)
    U-08 Значение температуры наружного воздуха в точке А перелома графика -50,0…199,9 [град.] 008.0
    U-09 Значение температуры обратной воды в точке А перелома графика 10,0…199,9 [град.] 037.0
    U-10 Значение температуры наружного воздуха в точке В перелома графика -50,0…199,9 [град.] -15.0
    U-11 Значение температуры обратной воды в точке В перелома графика 10,0…199,9 [град.] 059.0
    U-12 Значение температуры наружного воздуха в точке С перелома графика -50,0…50,0 [град.] -25.0
    U-13 Значение температуры обратной воды в точке С перелома графика 010,0…199,9 [град.] 037.0
    Общие параметры прибора

    P-01

    Режим работы системы
    (2 лев.разр.)

    		 00 дежурный режим 01
    01 режим регулир.

    Р-01

    Тип входных термопреобразователей
    (2 прав.разр.)

    		 01 ТСМ W100=1,426 01
    02 ТСП W100=1,385
    03 ТСП W100=1,391
    04 ТСМ W100=1,428
    Р-04 Код связи прибора с компьютером 71.01 71.01
    Р-05 Коэффициент для определения времени задержки формирования сигнала «Авария» на входе С2 при пуске вентилятора 00...99 Время задержки определяется умножением значения параметра Р 05 на 6 с 00

    Р-06

    Режим работы реле «Авария» в режиме защиты от замораживания воды в калорифере

    		 00 реле «Авария» не включается 00
    01 реле «Авария2 включается
    Корректирующие параметры прибора для сдвига результатов измерений датчиков
    F-01 Корректирующее значение Тнаруж. -20,0…20,0 град.] 000.0
    F-02 Корректирующее значение Тобр. -20,0…20,0 град.] 000.0
    F-03 Корректирующее значение Тприт. -20,0…20,0 град.] 000.0
    Параметры ПИД регулирования
    А-01 Шаг регулирования, в котором вычисляется следующее значение длительности управляющего импульса 0000…0010 0000 — дистанц. Управление КЗР 0001
    А-02 Постоянная времени дифференцирования 0000…0050 — 0005
    А-03 Коэффициент усиления 0001…9000 — 0050
    А-04 Коэффициент для определения времени прогрева калорифера 0001…0099 Время прогрева определяется умножением значения параметра А 04 на 6 с Значение 0000 устанав ливать запрещено! 0001
    U-14 Зона нечувствительности 000,0…010,0 [град.] 001.0
    Параметры цифровых фильтров
    F-04 Полоса фильтра для датчика, измеряющего Тнаруж. 000,0...199,9 0000 — отключен, [град.] 010.0
    F-05 Постоянная времени фильтра для датчика, измеряющего Тнаруж. 0000...0099 0000 — отключен 0005
    F-06 Полоса фильтра для датчика, измеряющего Тобр. 000,0...199,9 0000 — отключен, [град.] 010.0
    F-07 Постоянная времени фильтра для датчика, измеряющего Тобр. 0000...0099 0000 — отключен 0003
    F-08 Полоса фильтра для датчика, измеряющего Тотоп. 000,0...199,9 0000 — отключен, [град.] 010.0
    F-09 Постоянная времени фильтра для датчика, измеряющего Тотоп. 0000...0099 0000 — отключен 0003

  • Технические характеристики контроллера для регулирования температуры в системах приточной вентиляции ТРМ33:

    Параметр Значение
    Напряжение питания от 130 до 242 В (номинальное значение 220 В)
    Потребляемая мощность не более 6 ВА
    Диапазон контроля температуры -50... + 199,9°С
    Тип входных ТС ТСМ, ТСП
    Количество каналов контроля температуры 3
    Количество дискретных входов 3
    Время цикла опроса датчиков не более 6 с
    Количество выходных реле 4
    Максимальный ток, коммутируемый контактами реле 1 А при напряжении 220 В 50 Гц (cos j > 0,4)
    Адаптеры, используемые для подключения прибора к RS-232 порту ПК АС3М для приборов ТРМ33.Х.ХХ.RS
    Адаптер, используемый для подключения прибора к USB порту ПК АС4 (для приборов ТРМ33-Х.ХХ.RS)
    Габаритные размеры:
    - Щ4, щитовой
    - Щ7, щитовой
    96×96×145 мм; IP54
    144×169×50,5 мм; IP54

  • Комплект поставки ТРМ33

    № Наименование Количество
    1 Контроллер для регулирования температуры в системах приточной вентиляции ТРМ33 в выбранном исполнении 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
