ТРМ32 — контроллер для регулирования температуры в системах отопления и ГВС

Назначение контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

ТРМ32 – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

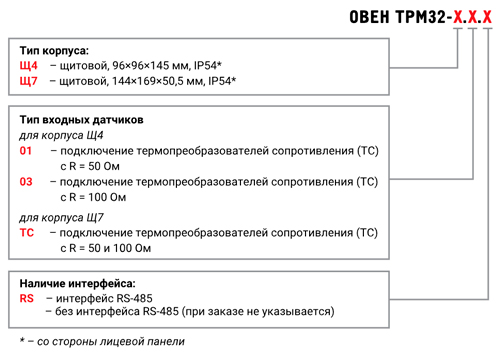

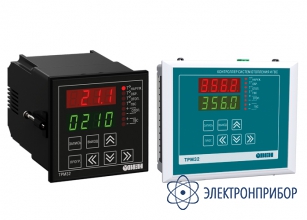

Варианты исполнения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

Преимущества контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

• Универсальность. Специализированный контроллер подходит для применения во всех ИТП и ЦТП с дискретным управлением КЗР;
• Простота. Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация;
• Точность. Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в высокодинамичных системах ГВС и отопления;
• График отопления. Поддержание температуры в контуре отопления по заданному пользователем графику, в зависимости от температуры на улице или температуры подачи от котельной;
• Экономичность. Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя;
• Диспетчеризация. Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485 (по заказу).

Функциональная схема контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

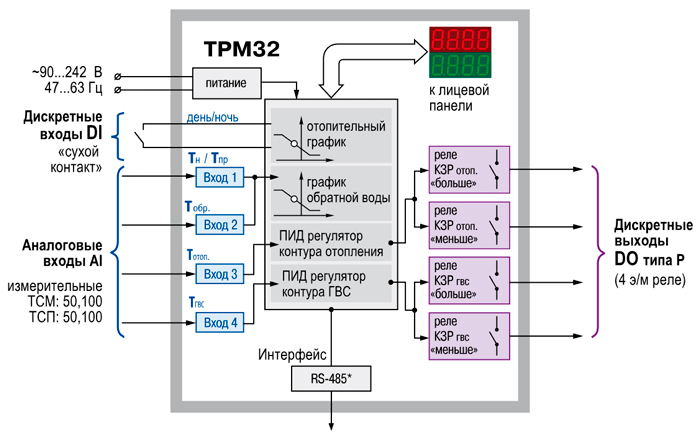

Рис.1. Функциональная схема ТРМ32

Схемы применения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

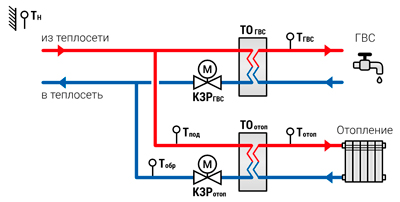

Рис.2. Автоматическое управление закрытыми контурами ГВС и отопления без насосов

Тн – датчик температуры наружного воздуха
Тпод – датчик температуры подающего трубопровода теплосети
Тобр – датчик температуры обратного трубопровода теплосети
Тгвс – датчик температуры контура ГВС

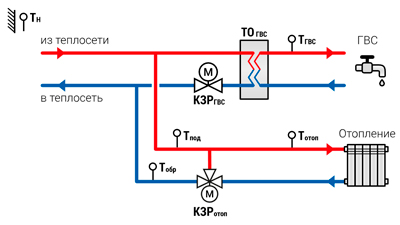

Рис.3. Автоматическое управление закрытым контуром ГВС и открытым контуром отопления без насосов

Тотоп – датчик температуры контура отопления
КЗР отоп – клапан запорно-регулирующий контура отопления
КЗР гвс – клапан запорно-регулирующий контура ГВС
ТО ГВС отоп – теплообменник контура ГВС и отопления

Функциональные возможности контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

Регулирование температуры в контурах отопления и горячего водоснабжения

ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.

Регулирование температуры в контуре отопления

Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

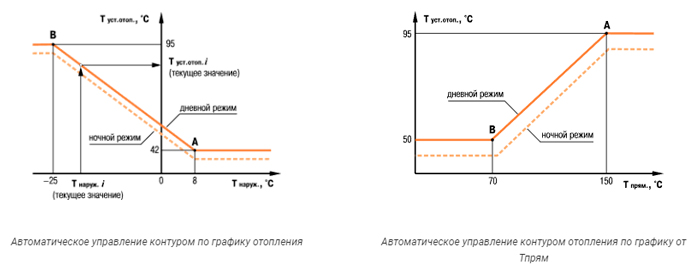

Рис.4. Регулирование температуры в контуре отопления

Регулирование температуры в контуре горячего водоснабжения (ГВС)

Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.

Контроль температуры обратной воды, возвращаемой в теплосеть

Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

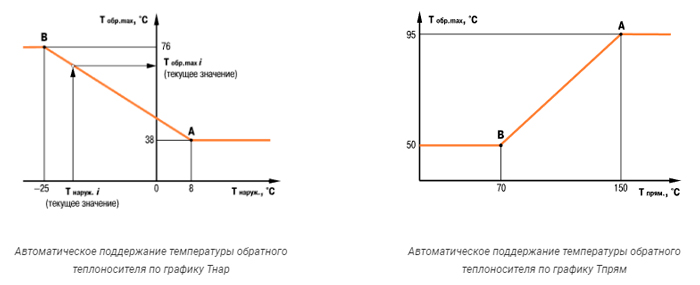

Рис.5. Контроль температуры обратной воды, возвращаемой в теплосеть

Режимы экономии «День-Ночь»

ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.

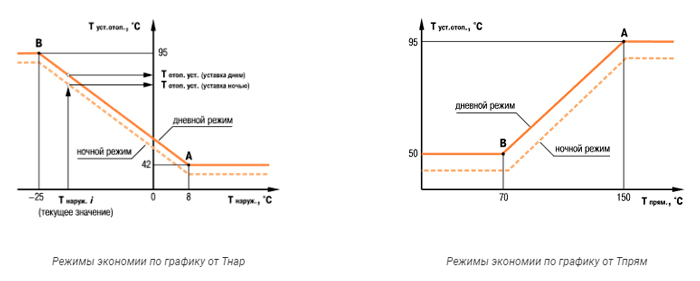

Рис.6. Режимы экономии «День-Ночь»

Диспетчеризация

Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и прочее) или организовать связь с панелью оператора или с СПК и ПЛК.

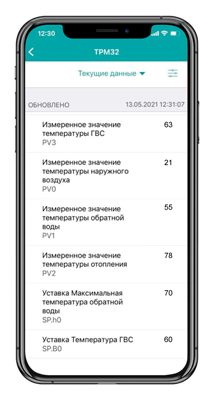

Рис.7. Удаленное управления ИТП и ЦТП через смартфон

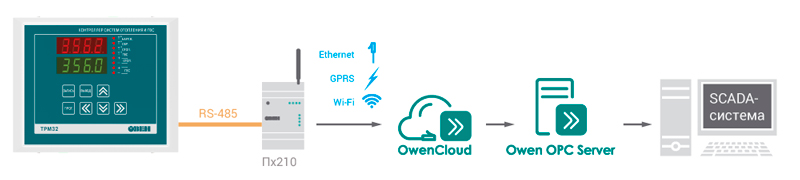

Рис.8. Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA

Элементы управления контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

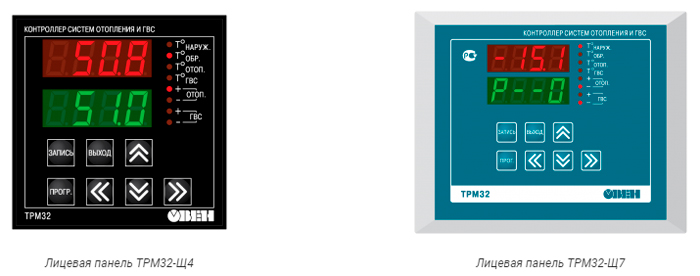

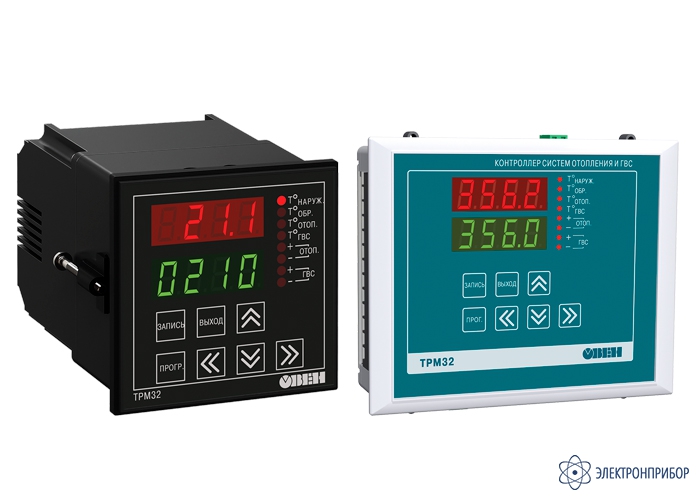

Рис.9. Лицевая панель ТРМ32

Функции кнопок:

	Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
	Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
	Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
	Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
	4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

Схемы подключения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

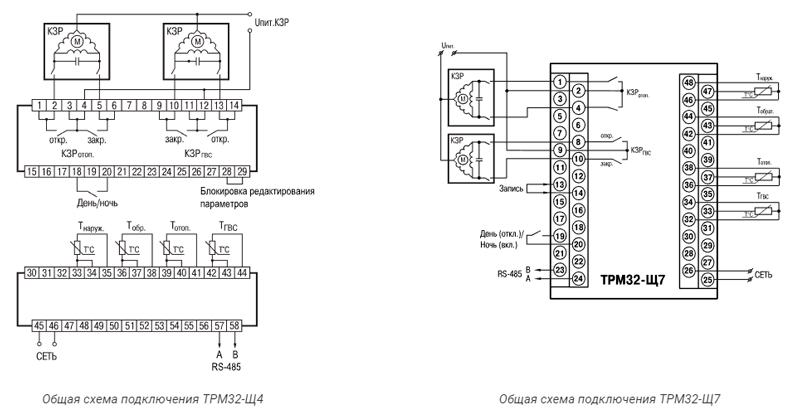

Рис.10. Схемы подключения ТРМ32
