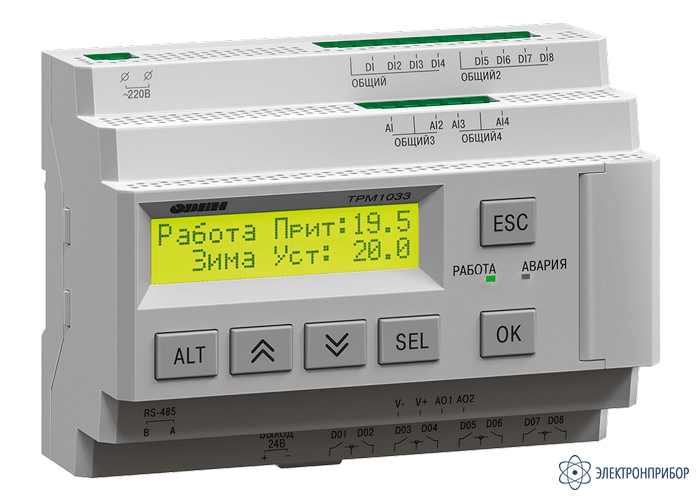

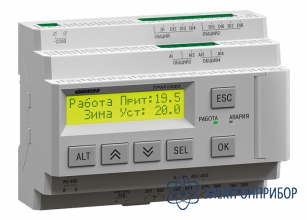

ТРМ1033 — контроллер для приточно-вытяжных систем вентиляции
Код товара: 70040-
-
Гарантия
24 месяца
-
Производитель
Назначение контроллера для приточно-вытяжных систем вентиляции ТРМ1033:
ТРМ1033 – это контроллер со встроенной логикой работы для автоматизации систем вентиляции. Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.
Контроллер ТРМ1033 имеет несколько модификаций. Каждая содержит свой встроенный алгоритм и поддерживает работу определенных элементов вентиляции. Разбиение модификаций произведено по следующим элементам:
- Водяной или электрический калорифер нагрева;
- Водяной или фреоновый охладитель;
- Клапан рециркуляции;
- Рекуператор;
- Увлажнитель;
- Резервный вентилятор.

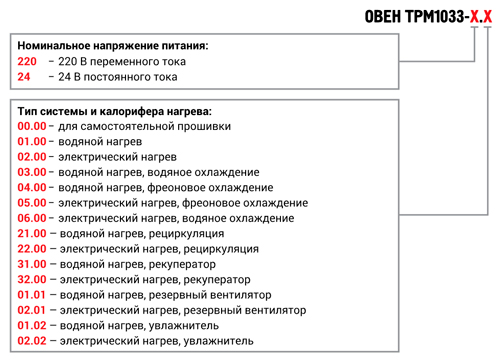

Варианты исполнения контроллера для приточно-вытяжных систем вентиляции ТРМ1033
Функциональные возможности контроллера для приточно-вытяжных систем вентиляции ТРМ1033
Водяной калорифер нагрева:
- Прогрев;
- Контроль обмерзания;
- Плавный выход на уставку температуры притока при запуске системы;
- Защита от превышения температуры обратной воды по погодозависимому графику;
- Контроль работы циркуляционного насоса в контуре теплоносителя.
Электрический калорифер нагрева:
- Поддержка до 3-х ступеней нагрева;
- Защита от перегрева;
- Режим продува.
Воздушный клапан:
- Обогрев;
- Контроль аварии.
Воздушный фильтр:
- Контроль засорения.
Вентилятор:
- Контроль работоспособности;
- Учет времени наработки;
- Резервирование.
Увлажнитель:
- Поддержание заданного уровня влажности;
- Контроль аварии.
Рекуператор:
- Поддержка работы трех видов рекуператоров: гликолевого, роторного и пластинчатого;
- Прогрев;
- Контроль обмерзания;
- Прогрев воздуха перед рекуператором;
- Контроль аварии.
Рециркуляция:
- Управление клапанами притока, рециркуляции и вытяжки посредством аналогового сигнала.
ККБ:
- Управление включением;
- Контроль аварии.
Водяной охладитель:
- Управление приводом клапана в контуре теплоносителя.
Общие:
- Работа по расписанию;
- Коррекция уставки притока по температуре в помещении;
- Поддержка дискретного и аналогового управления приводом клапана теплоносителя;
- Ведение журнала аварий с меткой времени;
- Режим экономии энергии в ночное время суток;
- Автоматическая смена сезонов Зима/Лето по уличной температуре;
- Диспетчеризация посредством RS-485;
- Возможность настройки и смены модификации прибора с помощью конфигуратора;
- Поддержка датчиков РТ100, РТ1000, NTC10k и 4…20 мА;
- Совместим с OwenCloud.
-
-
Технические характеристики контроллера для приточно-вытяжных систем вентиляции ТРМ1033:
Параметр Значение ТРМ1033-220.х.х ТРМ1033-24.х.х Диапазон напряжения питания, В 94…264 (номинальное 120…230 В при частоте 47…63 Гц) 19…30
(номинальное 24 В)Гальваническая развязка есть Электрическая прочность изоляции, В 2830 (между входом питания и другими цепями) 1780 (между входом питания и другими цепями) Потребляемая мощность, не более 17 ВА 10 Вт Встроенный источник питания есть - Выходное напряжение встроенного источника питания постоянного тока, В 24 ± 3 - Ток нагрузки встроенного источника питания, мА, не более 100 - Электрическая прочность изоляции (между выходом питания и другими цепями), В 1780 - Сетевые возможности Интерфейс связи RS-485 Протокол связи Modbus-RTU, Modbus-ASCII Режим работы Slave Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200 Конструкция Тип корпуса Для крепления на DIN-рейку (35 мм) Габаритные размеры, мм 123×90×58 Степень защиты корпуса по ГОСТ 14254-96 IP20 Масса контроллера, кг, не более (для всех вариантов исполнений) 0,6 Средний срок службы, лет 8 Дискретные входы Количество входов 8 Номинальное напряжение питания, В 230 (переменный ток) 24 (постоянный ток) Максимально допустимое напряжение питания, В 264 (переменный ток) 30 (постоянный ток) Тип подключаемого датчика Механические коммутационные устройства (реле, контакты кнопок и выключателей) Ток «логической единицы», мА 0,7…1,45 2…4 Ток «логического нуля», мА 0…0,5 0…0,5 Уровень сигнала, соответствующий «логической единице», В 159…264 15…30 Минимальная длительность импульса, воспринимаемая дискретным входом, мс 50 2 Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс 100 30 Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8) Электрическая прочность изоляции, В
1780 между группами входов 2830 между другими цепями контроллера Аналоговые входы Количество 4 Тип датчика Pt100, Pt1000, NTC10k Предел основной приведенной погрешности, % ±1,0 Период обновления результатов измерения четырех
каналов, мс, не более10 Гальваническая развязка Отсутствует Дискретные выходы Количество выходных устройств 8 Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты) Гальваническая развязка Индивидуальная Электрическая прочность изоляции, В 2830 Внешняя нагрузка не менее, кОм 2 Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока
– для цепи переменного тока
30 (резистивная нагрузка)
250 (резистивная нагрузка)Допустимый ток нагрузки, не более 5 А 3 А Допустимый ток нагрузки, мА, не менее 10 (при 5 В постоянного тока) Механический ресурс реле, циклов, не менее 10 000 000 Аналоговые выходы Количество выходных устройств 2 Тип выходного устройства ЦАП 0…10 В Внешняя нагрузка не менее, кОм 2 Гальваническая развязка Индивидуальная Электрическая прочность изоляции, В 2830 Индикация и элементы управления Тип дисплея Текстовый монохромный ЖКИ с подсветкой, 2×16 символов Дискретные индикаторы Два светодиодных индикатора (красный и зеленый) Количество механических кнопок 6 -
Комплект поставки ТРМ1033
№ Наименование Количество 1 Контроллер для приточно-вытяжных систем вентиляции ТРМ1033 в выбранном исполнении 1 2 Комплект клеммных соединителей 1 3 Паспорт 1 4 Руководство по эксплуатации 1 -
Модификации ТРМ1033
-
