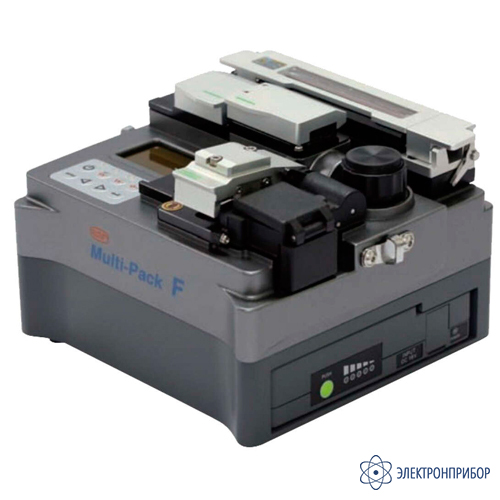

Multi-Pack F — комплекс для подготовки и контроля качества сварки ВОЛС

Код товара: 79493

    • Гарантия

      1 год

    • Производитель

      ILSINTECH

    • Артикул

      IL-MultiPack-F

    Назначение комплекса для подготовки и контроля качества сварки ВОЛС Multi-Pack F:

    Multi-Pack F - комплексдля подготовки и контроля качества сварки ВОЛС. Он удобен, компактен и многофункционален, что позволит упростить и сделать более производительной работу монтажников сети доступа. При помощи специального ремня (опция) Multi-Pack F может крепиться к монтажнику. Это сокращает время на организацию рабочего места и позволяет работать в ограниченном рабочем пространстве.

    Комплекс Multi-Pack F включает в себя весь инструментарий для выполнения функций:

    • удаление буферного слоя термомеханическим способом, что не допустит механического повреждения волокон;
    • очистка оптического волокна от остатков лака, жира и грязи;
    • обеспечение высокого качества скола (90 градусов);
    • защита сварного соединения от влияния внешних факторов и механических повреждений;
    • идентификация оптических волокон (прозвонки);
    • измерение мощности сигнала в волокне;
    • проверка качества изготовленного патч-корда (используется источник красного света и измеритель мощности).

  • Технические характеристики комплекса для подготовки и контроля качества сварки ВОЛС Multi-Pack F:

    Параметр Значение
    Стриппер (удаление буфферного слоя)
    Диаметр удаляемого буфферного слоя 250 - 900 мкм
    Жизненный цикл ножа более 100 000 операций
    Ресурс двигателя 1 000 000 операций
    Количество одновременно зачищаемых волокон 1
    Прикладываемое усилие 3 кг
    Время нагрева 0,1 ... 1,5 сек
    Температура нагрева 60 ... 150 °C
    Система очистки (удаление остатков фуфферного слоя, жира и грязи с поверхности волокна)
    Метод помпа
    Рекомендуемое чистящее средство изопропиловый спирт
    Объем дозатора 13 мл (100 операций)
    Скалыватель (обрезка волокна)
    Длина очищенного волокна после скола 7 - 16 мм
    Время жизни ножа 50 000 сколов
    Печь для термоусадки (защита места сварки от влияния внешних факторов и механических повреждений)
    Температура нагрева 130 ... 200 °C
    Время термоусадки 10 ... 150 сек
    Тип волокна 250 мкм, 900 мкм, 2 - 4 мм, коннекторы (SC, FC, LC, ST)
    Источник красного цвета (для идентификации волокон)
    Источник света лазерный диод класса 2
    Длина волны 650 нм ± 20 нм
    Совместимые типы волокон SM, MM
    Мощность излучения 1 мВт (для одномодового волокна)
    Рабочая протяженность оптического волокна более 4 км
    Тип адаптера универсальный, диаметр ферулы 2,5 мм
    Модуляция постоянное излучение (CW), 2 - 3 Гц
    Температура эксплуатации от -10 до +40 °C
    Температура хранения от -40 до +70 °C
    Влажность от 0 до 85% без конденсации
    Измеритель оптической мощности (а)
    Рабочий диапазон мощности сигнала (1) от -50 до 5 дБм
    Доступные длины волн (2) 1310 нм, 1490 нм, 1550 нм
    Калиброванные длины волн (b) 1310 нм, 1550 нм
    Точность (c) +/-5%  +/- 5nW dB
    Разрешение (d) 0,01
    Обнаружение модуляции 270, 300, 1k, 2k Гц
    Диапазон обнаружения модуляции от -30 до 5 дБ
    Единицы измерения дБ, дБм, Вт
    Тип адаптера универсальный 2,5 мм (стандарт), универсальный 1,25 мм (опция)
    Температура эксплуатации от -10 до +50 °C
    Температура хранения от -40 до +70 °C
    Влажность от 0 до 85% без конденсации
    Общие характеристики
    Габариты 145 х 137 х 98 мм
    Вес 1,2 кг

    Примечание:
    (а) все значения сняты на длине волны 1550 нм, исключая (1) и (2) и при температуре +23°C;
    (b) в режиме CW;
    (c) от -50 до -5 дБм;
    (d) от -40 до 5 дБм (от -40 до -50 дБм: разрешение 0,1 дБ).

  • Комплект поставки Multi-Pack F

    № Наименование Количество
    1 Комплекс для подготовки и контроля качества сварки ВОЛС Multi-Pack F 1
    2 Загрузчик волокна (Sliving clamp) 1
    3 Лоток для охлаждения КДЗС (Cooling tray) 1
    4 Комплект зарядного устройства (Charger set) 1
    5 Набор ключей "внутренний шестигранник" (Allen wrench) 1
    6 Органайзер для мелких комплектующих (Tool Box) 1
    7 Пинцет 1
    8 Кисточка для чистки 1
    9 Мягкий кейс (Soft case) 1
    10 Ремень для переноски кейса 1
    11 Инструкция по эксплуатации 1
