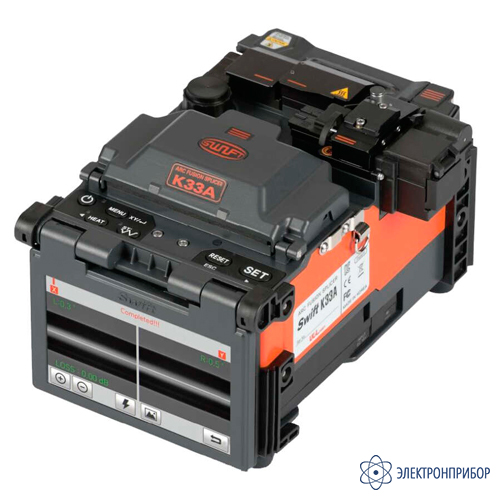

SWIFT K33A — аппарат для сварки оптических волокон с выравниванием по сердцевине

Код товара: 79631

    • Гарантия

      2 года

    • Производитель

      ILSINTECH

    • Артикул

      SWIFT-K33A

    Назначение аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:

    SWIFT K33A – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.

    SWIFT K33A выполнен в компактном корпусе. включающем в одном конструктиве сварочный аппарат, скалыватель, термостриппер, помпу для спирта и печь для термоусадки гильз. Такое исполнение позволяет быстро организовать рабочее место монтажника в неподготовленных для работы местах (лестничные площадки, чердаки, подвалы и т.д).

    Мощная аккумуляторная батарея 6000 мАч (230 циклов сварка/термоусадка), пыле-, влагоустойчивое исполнение и сенсорный экран также являются неоспоримыми преимуществами сварочного аппарата, которые позволяют достичь максимальной производительности в различных условиях работы.

    Как и другие сварочные аппараты семейства Ilsintech, SWIFT K33A способен оконечивать кабель путем приваривания к нему специальных высококачественных коннекторов с заводской полировкой.

    Особенности аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:

    • 5 функций в одном устройстве: удаление буфферного слоя, чистка, скалывание волокна, сварка волокна, термоусадка КДЗС;
    • отсутствие царапин на волокне при термической зачистке (увеличение прочности волокна на 3 кг больше);
    • повышенный ресурс электродов: 18 000 сварных соединений;
    • скалыватель с автоматическим поворотом лезвия;
    • повышенный ресурс лезвия скалывателя: 75 000 сколов (с автоматическим поворотом после каждого скола);
    • поддержка обслуживания через Internet;
    • обмен данными с ПК: USB, WiFi;
    • высокая точность сведения волокон по сердцевине (IPAAS);
    • большая емкость литий-полимерной аккумуляторной батареи 6000 мАч;
    • автораспознавание типа волокна;
    • автоматическая и ручная калибровка дуги разряда;
    • цветной сенсорный дисплей 5,0”, двунаправленная операционная система;
    • возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно);
    • интуитивно понятное меню;
    • защита от влаги, пыли и ударов.

  • Технические характеристики аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A:

    Параметр Значение
    Сварка оптических волокон
    Способ выравнивания волокон по сердцевине (IPAAS)
    Тип свариваемых волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3)
    Автоматическое распознавание волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3)
    Количество одновременно свариваемых волокон 1 пара
    Калибровка дуги в режиме реального времени
    автоматическая компенсация износа электрода;
    автоматическая подстройка от результатов предыдущего сращивания;
    автоматическая подстройка по предварительной дуге;
    подстройка по датчикам окружающей среды
    Диаметр оболочки свариваемых волокон 80 ~ 150 мкм; диаметр оболочки 100 мкм
    Диаметр буфферного покрытия свариваемых волокон 100 мкм ~ 1000 мкм
    Длина скола 250 мкм: 5 - 16 мм; 900 мкм: 8 - 16 мм
    Количество программ сварки 100
    Потери на сварном соединении SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ
    Отражение от сварного соединения > 60 дБ
    Типичное время сварки 9 сек
    Определение ориентировочных потерь на соединении доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)
    Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
    Фильтрация результатов сварок по факту наличия ошибок при выгрузке результатов из аппарата на ПК
    Функция внесения потерь на сварном соединении есть (диапазон 0 – 10 дБ, шаг 0,01 дБ)
    Пямять результатов сварок 20 000 результатов (во внутренней памяти)
    Ресурс электродов более 18 000 сварных соединений
    Ресурс лезвия скалывателя (скалыватель CF-07FT) более 75 000 сколов
    Тест на разрыв от 2N (4N - опция)
    Термоусадка
    Количество программ термоусадки 50
    Типичное время термоусадки 9 сек (kdzs-45);
    13 сек (kdzs-60)
    Допустимый размер используемой КДЗС 40 мм, 60 мм (волокно), или 28 мм, 32 мм (Коннектор)
    Длина зачищенного волокна после скола для волокна в оболочке 250 мкм: 5-16 мм;
    для волокна в оболочке 900 мкм: 8-16 мм
    Отображение результатов
    Монитор сенсорный цветной, 5,0”
    Камеры 2 камеры типа CMOS
    Увеличение места сварки просмотр оси X/Y : 200X, MAX : 400X
    Защита монитора прозрачная пластиковая пластина с антибликовым покрытием
    Автоматический поворот экрана ориентация экрана регулируется автоматически в соответствии с положением монитора;
    изображение волокна автоматически переворачивается в соответствии с положением монитора
    Питание
    Питание от сети Адаптер 100~240V AC
    Аккумуляторная батарея Литий-Полимерная DC 14.8В, 4700 мАч
    Дополнительное питание автомобильный прикуриватель (12 В) – опция
    Количество циклов сварка/термоусадка от заряда батареи 230 циклов сварка + термоусадка
    Общие параметры
    Порты USB, разьем для питания
    Обмен данными USB, WiFi
    Защита защита от ветра;
    защита от падения;
    защита от пыли;
    защита от влаги;
    Условия эксплуатации высота от 0 до 5000 м над уровнем моря;
    температура от -10 до +50°C;
    влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
    Условия хранения температура от -40 до +80°C;
    влажность от 0 до 95% без конденсации;
    температура длительного хранения с батареей от -20 до +30°C
    Габариты сварочного аппарата (ШхДхВ) 136х215х137 мм (не включая защитные резиновые накладки)
    Вес сварочного аппарата 2,45 кг (включая батарею)

  • Комплект поставки SWIFT K33A

    № Наименование Количество
    1 Аппарат для сварки оптических волокон с выравниванием по сердцевине SWIFT K33A 1
    2 Аккумуляторная батарея K3347 (4700мАч) 1
    3 Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240 В 1
    4 Инструкция по эксплуатации 1
    5 Жесткий кейс для транспортировки Hard Case 1
    6 Лоток для охлаждения КДЗС 1
    7 Коробка для ЗИП 1
    8 Скалыватель (закреплен на корпусе сварочного аппарата) CF-07FT 1
    9 Термостриппер (закреплен на корпусе сварочного аппарата) 1
    10 Дозатор для спирта (закреплен на корпусе сварочного аппарата) 1
    11 Держатель волокна (установлены в сварочном аппарате), пара 1

    Дополнительная комплектация SWIFT K33A

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторная батарея SWIFT K3347 для сварочных аппаратов K33 и K33A (4700 мАч)
    2 Сменное лезвие для скалывателя BI-07
    3 Сменные электроды для сварочного аппарата EI-23
    4 Рабочий пояс WK
    5 Зажим для печки S-160 (60мм), S-140 (40мм)
    6 Адаптер для питания от прикуривателя IL-K7-DC Charger
    7 Адаптер “Розетки для прикуривателя – крокодилы” ASP-1-01
    8 HS-250 - держатель волокна 250 мкм для сварочных аппаратов серий S, K, KF4
    9 HS-900 - держатель волокна в плотном буфере 900 мкм для сварочных аппаратов серий S, K, KF4
    10 LS-900 - держатели волокна для плавающего буфера для Ilsintech серий S, K, KF4
    11 HS-2.5 - держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S, K, KF4
    12 HS-IN - держатель дроп-кабеля для сварочных аппаратов серий S, K, KF4
    13 HS-SC/FC - держатель коннекторов SC и FC для сварочных аппаратов серий S, K, KF4
    14 HS-LC - держатель коннектора LC для сварочных аппаратов серий S, K, KF4
    15 HS-ST - держатель коннектора ST для сварочных аппаратов серий S, K, KF4
    16 Подвариваемые Splice-on коннекторы SC, LC, FC, ST
    17 КДЗС kdzs-45/kdzs-60
    18 Ручной стриппер PT-1162
    19 Коробка для ЗИП IL-Multibox
    20 Дозатор для спирта FIS-F1007PL
    21 Кисть для чистки сварочного аппарата (большая) IL-BigBru
    22 Кисть для чистки сварочного аппарата (малая) IL-SmallBrush
    23 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
    24 Набор для чистки GT-CFK1003
