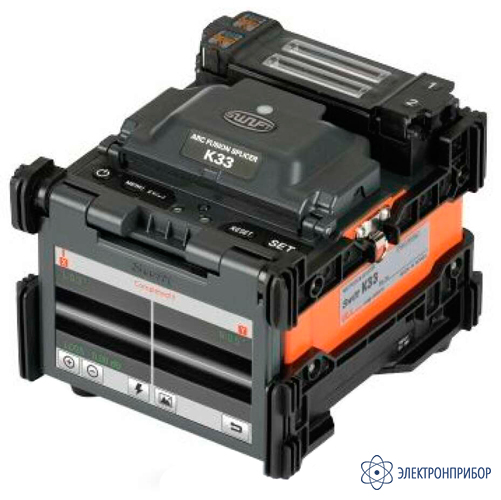

SWIFT K33 — аппарат для сварки оптических волокон с выравниванием по сердцевине

Код товара: 79624
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      ILSINTECH

    • Артикул

      SWIFT-K33

    Назначение аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33:

    SWIFT K33 – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.

    Особенности аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33:

    • повышенный ресурс электродов: 18 000 сварных соединений;
    • повышенный ресурс лезвия скалывателя: 50 000 сколов;
    • снабжен двумя печами для термоусадки КДЗС;
    • поддержка обслуживания через Internet;
    • обновление ПО через компьютер;
    • высокая точность сведения волокон по сердцевине (PAAS);
    • высокая скорость сварки (6 сек) и термоусадки (13 сек);
    • большая емкость аккумуляторной батареи 4700 мАч;
    • автораспознавание типа волокна;
    • автоматическая и ручная калибровка дуги разряда;
    • цветной сенсорный дисплей 5,0”;
    • возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно);
    • интуитивно понятное меню;
    • защита от влаги, пыли и ударов;
    • снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна;
    • программным обеспечением аппарата и ПО, поставляемым в комплекте, должна быть предусмотрена возможность:
      • сохранения на ПК подробной статистики результатов произведенных сварок (изображения с экрана и параметры сварок) оптических волокон;
      • настройка параметров сварки для конкретного типа волокна;
      • обновление ПО через компьютер в автоматическом режиме;
      • наличие встроенной диагностики с детализацией результатов.

  • Технические характеристики аппарата для сварки оптических волокон с выравниванием по сердцевине SWIFT K33:

    Параметр Значение
    Сварка оптических волокон
    Способ выравнивания волокон по сердцевине (IPAAS)
    Тип свариваемых волокон SM(G.652), (G.657 A1/A2/B2/B3, SMF-28 ULTRA), MM(G.651), DS(G.653), NZDS(G.655)
    Автоматическое распознавание волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3)
    Количество одновременно свариваемых волокон 1 пара
    Калибровка дуги в режиме реального времени
    автоматическая компенсация износа электрода;
    автоматическая подстройка от результатов предыдущего сращивания;
    автоматическая подстройка по предварительной дуге;
    подстройка по датчикам окружающей среды
    Диаметр оболочки свариваемых волокон 80 ~ 150 мкм; диаметр оболочки 100 мкм
    Диаметр буфферного покрытия свариваемых волокон 150 мкм ~ 3 мм
    Количество программ сварки 300
    Потери на сварном соединении SM: 0,02дБ, MM: 0,01дБ, DS: 0,04дБ, NZDS: 0,04дБ
    Длина зачистки волокна 5 - 16 мм (для ОВ 250 мкм); 8 - 16 мм (для ОВ 900 мкм)
    Отражение от сварного соединения > 60дБ
    Типичное время сварки 6 сек (быстрый режим)
    Определение ориентировочных потерь на соединении доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна)
    Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
    Фильтрация результатов сварок по факту наличия ошибок при выгрузке результатов из аппарата на ПК
    Функция внесения потерь на сварном соединении есть (диапазон 0 – 10 дБ, шаг 0,01 дБ)
    Пямять результатов сварок

    последние 20 000 результатов сохраняются во внутренней памяти (изображений 20 000 результатов), слот для внешнего носителя SDHC
    Ресурс электродов более 18 000 сварных соединений
    Ресурс лезвия скалывателя более 50 000 сколов (CI-01)
    Тест на разрыв от 1,96 до 2,25
    Термоусадка
    Количество зон нагревания 3
    Количество программ термоусадки 100
    Типичное время термоусадки 9 сек (kdzs-45);
    13 сек (kdzs-60)
    Допустимый размер используемой КДЗС 20 мм, 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (коннектор)
    Длина зачищенного волокна после скола для волокна в оболочке 250 мкм: 5-16 мм;
    для волокна в оболочке 900 мкм: 8-16 мм
    Отображение результатов
    Монитор сенсорный цветной, 5,0”
    Тип матрицы емкостная
    Камеры 2 камеры типа CMOS
    Увеличение места сварки просмотр оси X/Y : 200X, MAX : 400X
    Защита монитора съёмное прозрачное ударопрочное стекло с антибликовым покрытием
    Автоматический поворот экрана ориентация экрана регулируется автоматически в соответствии с положением монитора;
    изображение волокна автоматически переворачивается в соответствии с положением монитора
    Питание
    Питание от сети Адаптер 100~240V AC
    Аккумуляторная батарея Литий-Полимерная DC 14.8В, 4700 мАч
    Дополнительное питание автомобильный прикуриватель (12 В) – опция
    Количество циклов сварка/термоусадка от заряда батареи 270 циклов
    Индикация заряда аккумулятора на самой батарее и в меню сварочного аппарата
    Общие параметры
    Порты USB, WiFi
    Защита защита от ветра;
    защита от падения на ровную твердую поверхность с высоты, не менее 76 см;
    защита от пыли;
    защита от влаги;
    IP52;
    Условия эксплуатации высота от 0 до 5000 м над уровнем моря;
    температура от -10 до +50°C;
    влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
    Условия хранения температура от -40 до +80°C;
    влажность от 0 до 95% без конденсации;
    температура длительного хранения с батареей от -20 до +30°C
    Габариты сварочного аппарата (ШхДхВ) 130х158х138 мм (не включая защитные резиновые накладки)
    Габариты кейса для переноски (ДхШхВ) 475х285х225 мм
    Вес сварочного аппарата 2,25 кг (включая батарею)

  • Комплект поставки SWIFT K33

    № Наименование Количество
    1 Аппарат для сварки оптических волокон с выравниванием по сердцевине SWIFT K33 1
    2 Аккумуляторная батарея K3347 (4700мАч) 1
    3 Адаптер питания от переменного тока/Зарядное устройство с кабелем питания 100-240 В 1
    4 Инструкция по эксплуатации на CD 1
    5 Жесткий кейс для транспортировки Hard Case 1
    6 Лоток для охлаждения КДЗС 1
    7 Коробка для ЗИП 1
    8 Кабель USB 1
    9 Скалыватель CI-01 1
    10 Ручной стриппер CF-02 1
    11 Дозатор для спирта PP 1

    Дополнительная комплектация SWIFT K33

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторная батарея SWIFT K3347 для сварочных аппаратов K33 и K33A (4700 мАч)
    2 Аккумуляторная батарея SWIFT K3360 для сварочных аппаратов K33 и K33A (6000 мАч)
    3 Прецизионный скалыватель с автоматическим вращением лезвия после каждого скола CS-01BT
    4 Сменное лезвие для скалывателя BI-07
    5 Сменные электроды для сварочного аппарата EI-23
    6 Рабочий пояс IL-Swift-F1-WK
    7 Зажим для печки S-160 (60мм), S-140 (40мм)
    8 Адаптер для питания от прикуривателя IL-K7-DC Charger
    9 Адаптер “Розетки для прикуривателя – крокодилы” ASP-1-01
    10 HS-250 - держатель волокна 250 мкм для сварочных аппаратов серий S, K, KF4
    11 HS-900 - держатель волокна в плотном буфере 900 мкм для сварочных аппаратов серий S, K, KF4
    12 LS-900 - держатели волокна для плавающего буфера для Ilsintech серий S, K, KF4
    13 HS-2.5 - держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S, K, KF4
    14 HS-IN - держатель дроп-кабеля для сварочных аппаратов серий S, K, KF4
    15 HS-SC/FC - держатель коннекторов SC и FC для сварочных аппаратов серий S, K, KF4
    16 HS-LC - держатель коннектора LC для сварочных аппаратов серий S, K, KF4
    17 HS-ST - держатель коннектора ST для сварочных аппаратов серий S, K, KF4
    18 Подвариваемые Splice-on коннекторы SC, LC, FC, ST
    19 КДЗС kdzs-45/kdzs-60
    20 Ручной стриппер PT-1162
    21 Коробка для ЗИП IL-Multibox
    22 Дозатор для спирта FIS-F1007PL
    23 Кисть для чистки сварочного аппарата (большая) IL- BigBru
    24 Кисть для чистки сварочного аппарата (малая) IL- SmallBrush
    25 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
    26 Набор для чистки TE-FSK1002E
