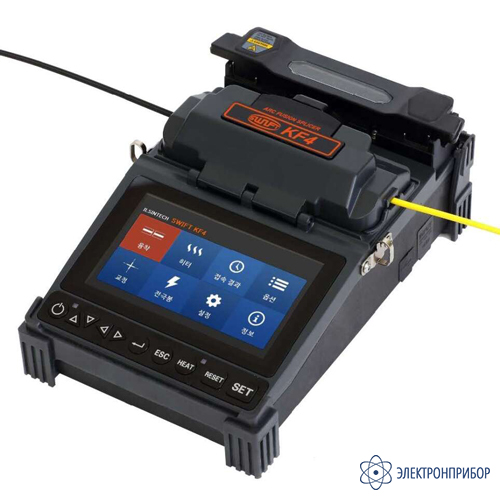

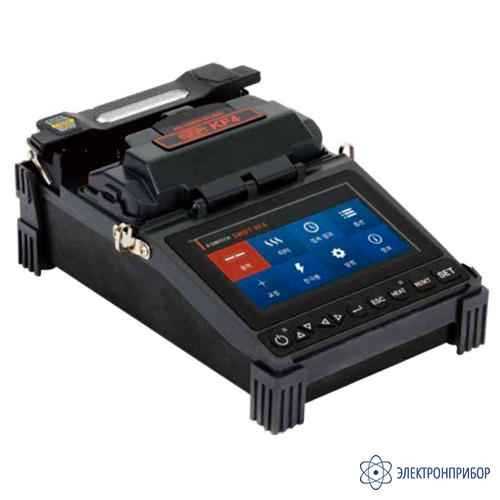

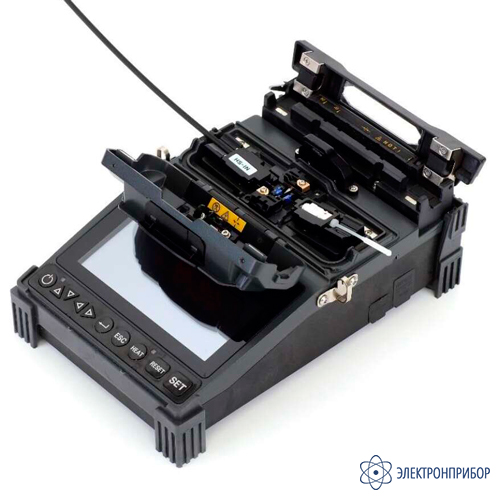

SWIFT KF4 — cварочный аппарат оптических волокон
Код товара: 79563-
4-6 дней
-
Гарантия
2 года
-
Производитель
-
Артикул
SWIFT-KF4
Назначение cварочного аппарата оптических волокон SWIFT KF4:
SWIFT KF4 - многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна.

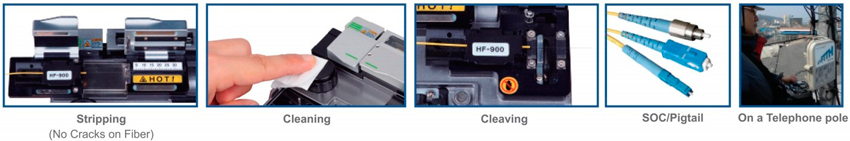

SWIFT KF4 компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4 способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
Особенности cварочного аппарата оптических волокон SWIFT KF4:
- высокая точность сведения волокон по активной V-канавке;
- обновление ПО с помощью ПО DataSync, посредством Internet или USB накопителя;
- портативное исполнение;
- снабжен системой пассивного охлаждения;
- автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов;
- поддержка технологии подваривания коннекторов Splice-On.
-
-
Технические характеристики сварочного аппарата оптических волокон SWIFT KF4A:
Параметр Значение Сварка Способ выравнивания волокон IPAAS (активная V-канавка) Калибровка дуги автоматическая подстраиваемая к условиям окружающей среды и износу электродов калибровка дуги в режиме реального времени Типы волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) Количество одновременно свариваемых волокон одно Диаметр свариваемых волокон 125 мкм Диаметр буфферного покрытия свариваемых волокон 150 мкм – 3 мм Количество программ сварки 300 штук Определение потерь на сварке доступно Средние потери на сварном соединении SM: 0,03дБ, MM: 0,01дБ, DS:0,05дБ, NZDS: 0,05дБ Контроль процесса сваривания визуальный и аппаратный Подробная статистика произведенных сварок с сохранением информации на ПК есть Настройка параметров сварки для конкретного типа волокна есть Обновление ПО через компьютер есть Наличие встроенной диагностики с детализацией результатов только в самом аппарате Коэффициент отражения от сварного соединения > -60 дБ Типичное время сварки SM волокна 7 сек Длина зачищенного волокна после скола 5 – 16 мм Сохранение результатов сварки результаты сварок: до 5000
изображений: до 5000Механический тест на прочность 1.96N – 2,25N (196 – 225г) Цикл жизни электродов 38 000 сварок Термоусадка Количество программ термоусадки 100 штук Типичное время термоусадки 13 сек (для КДЗС 60 мм) Применяемые типы КДЗС 60 мм, 40 мм, 32 мм, 28 мм Отображение результатов Камеры 2 AXIS две CMOS камеры, цветной LCD дисплей 4,3” Увеличение места сварки X/Y 130X; MAX: 260X Питание Аккумулятор Li-ion аккумуляторная батарея, 14,8В, 3400мАч Адаптер для зарядки батареи от сети переменного тока 100 ~ 240V AC Количество циклов сварка/термоусадка от одного заряда батарей 200 циклов Дополнительные функции Прецизионный скалыватель в комплекте (IL-CI-01) Помпа для спирта в комплекте Общие параметры Внешние интерфейсы USB (мини USB) Защита от пыли IP5X Защита от влаги IPX2 Защита от ветра до 15 м/сек Защита от падения с высоты до 76 см на нижнюю грань сварочного аппарата Рабочая высота над уровнем моря 0 ~ 5000 м Рабочая температура от -10 до 50°C, при влажности до 95% Тип охлаждения сварочного аппарата пассивное Влажность 0~95% без конденсации Температура хранения от -40 до 80°С Габариты 124 х 189 х 75 мм (без защитных накладок) Вес (с батареями) 1,1 кг -
Комплект поставки SWIFT KF4
№ Наименование Количество 1 Сварочный аппарат оптических волокон SWIFT KF4 1 2 Аккумуляторная батарея KF-3400 1 3 Зарядное устройство 100-240В 1 4 Универсальные держатели волокна (установлены в сварочном аппарате), пара 1 5 Кейс для транспортировки HC-11 (Жесткий кейс) 1 6 Лоток для приема горячих КДЗС CT-01 (40 мм) 1 7 Ключ внутренний шестигранник (закреплен на нижней грани скалывателя) 1 8 Прецизионный скалыватель CI-01 1 9 CD диск с инструкцией по эксплуатации и ПО 1 10 USB кабель 1 11 Ручной стриппер CF-02 1 12 Помпа для спирта PP 1 Дополнительная комплектация SWIFT KF4
(Поставляется за отдельную плату)
№ Наименование 1 Аккумуляторная батарея KF-3400 2 Прецизионный скалыватель с автоматическим вращением лезвия после каждого скола CS-01BT 3 Сменное лезвие для скалывателя BI-05 4 Сменные электроды для сварочного аппарата EI-24 5 Мягкая сумка для транспортировки ILST-SS03(L) (Soft Case) 6 Зажим для печки SC-01 7 Рабочий стол (система ремней) WK 8 Адаптер для питания от прикуривателя IL-K7-DC Charger 9 HS-250 Держатель волокна в буфере 250 мкм для сварочных аппаратов Ilsintech серии S 10 HS-900 Держатель волокна в плотном буфере 900 мкм для сварочных аппаратов Ilsintech серии S 11 LS-900 Держатель волокна в плавающем буфере 900 мкм для сварочных аппаратов Ilsintech серии S 12 HS-2.5 Держатель кабеля диаметром 2-3мм для сварочных аппаратов серий S и K 13 HS-IN Держатель дроп-кабеля (INDOR) для сварочных аппаратов Ilsintech серии S 14 HF4-SC/FC Держатель коннектора SC/FC для сварочных аппаратов Ilsintech серии HF4 15 HF4-ST Держатель коннектора ST для сварочных аппаратов Ilsintech серии HF4 16 HF4-LC Держатель коннектора LC для сварочных аппаратов Ilsintech серии HF4 17 Подвариваемые Splice-On коннекторы 18 КДЗС kdzs-45 19 Ручной стриппер PT-1162 20 Коробка для ЗИП IL-Multibox 21 Кисть для чистки сварочного аппарата (большая) IL-BigBrush 22 Кисть для чистки сварочного аппарата (малая) IL-SmallBrush 23 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer 24 Набор для чистки SK-SPL-KIT -
