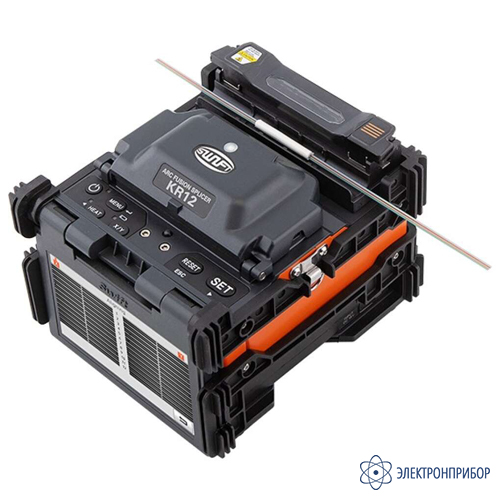

SWIFT KR12 — аппарат для сварки ленточных оптических волокон

Код товара: 79562

    • Гарантия

      2 года

    • Производитель

      ILSINTECH

    • Артикул

      SWIFT KR12

    Назначение аппарата для сварки ленточных оптических волокон SWIFT KR12:

    SWIFT KR12 – аппарат для сварки ленточных оптических волокон. Он предназначен для сращивания оптических кабелей с ленточными волокнами, а также установки MPO коннекторов. Рекомендован для монтажа оптических линий в центрах обработки данных (ЦОД) и структурированных кабельных системах (СКС).

    Особенности аппарата для сварки ленточных оптических волокон SWIFT KR12:

    • поддержка обслуживания через Internet;
    • обновление ПО через компьютер в автоматическом режиме;
    • наличие встроенной диагностики с детализацией результатов;
    • большая емкость аккумуляторной батареи 4700 мАч (6000 мАч – опция);
    • большой цветной сенсорный дисплей 5,0”;
    • подсветка рабочей зоны (светодиод на ветровой крышке);
    • устойчив к ударам, воздействию влаги и пыли;
    • возможность установки MPO splice-on коннекторов (держатели коннекторов заказываются отдельно);
    • интуитивно понятное меню.

  • Технические характеристики аппарата для сварки ленточных оптических волокон SWIFT KR12:

    Параметр Значение
    Сварка оптических волокон
    Способ выравнивания волокон Ribbon
    Тип свариваемых волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655)
    Количество одновременно свариваемых волокон единичные волокна (1 пара), ленточные волокна (2~12)
    Диаметр оболочки свариваемых волокон диаметр оболочки единичных волокон 125 мкм;
    ширина ленты ленточного волокна 0,25 - 4 мм
    Диаметр буферного покрытия свариваемых волокон 250 мкм ~ 900 мкм
    Длина зачищенного волокна после скола 10 мм
    Количество программ сварки 300
    Потери на сварном соединении SM: 0,05дБ, MM: 0,02дБ, DS: 0,08дБ, NZDS: 0,08дБ
    Отражение от сварного соединения -60 дБ
    Типичное время сварки одномодовых волокон (ITU-T G.652) 16 сек
    Определение ориентировочных потерь на соединении доступно
    Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
    Память результатов сварок

    последние 10 000 результатов сохраняются во внутренней памяти (изображений 10 000 результатов)
    Ресурс электродов более 1 500 сварных соединений
    Тест на разрыв 2N (200 гр.)
    Термоусадка
    Количество программ термоусадки 100
    Типичное время термоусадки 20 сек (пара единичных волокон, ленточные волокна, состоящие их 2-х волокон);
    50 сек (4 - 12 волокон в ленте)
    Допустимый размер используемой КДЗС 40 мм, 60 мм, микро КДЗС
    Отображение результатов
    Монитор сенсорный цветной, 5,0”
    Камеры 2 камеры типа CMOS
    Увеличение места сварки просмотр оси X/Y : 20X, MAX : 60X
    Защита монитора прозрачная пластиковая пластина с антибликовым покрытием
    Автоматический поворот экрана ориентация экрана регулируется автоматически в соответствии с положением монитора;
    изображение волокна автоматически переворачивается в соответствии с положением монитора
    Питание
    Питание от сети адаптер 100~240В AC
    Аккумуляторная батарея литий-полимерная, 4700 мАч (опция – 6000 мАч)
    Дополнительное питание автомобильный прикуриватель (12В) – опция
    Количество циклов сварка/термоусадка от заряда батареи 130 циклов со штатной батареей 4700 мАч
    Общие параметры
    Порты USB (miniUSB), разъем для питания от автомобильного прикуривателя 12В, DC 13.2В - 16,8В
    Защита защита от ветра (до 15 м/сек);
    защита от падения на нижнюю сторону с высоты 76 см;
    защита от пыли IP52 (некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства);
    защита от влаги (вертикально капающая вода не нарушает работу устройства, если его отклонить от рабочего положения на угол до 15°)
    Условия эксплуатации высота от 0 до 3660 м над уровнем моря;
    температура от -10 до +50°C;
    влажность от 0 до 95% без конденсации;
    скорость ветра от 0 до 15 м/с
    Условия хранения температура от -40 до +80°C;
    влажность от 0 до 95% без конденсации;
    температура длительного хранения с батареей от -20 до +30°C
    Габариты сварочного аппарата (ШхДхВ) 130х158х126 мм (не включая защитные резиновые накладки)
    Габариты кейса для переноски (ДхШхВ) 475х285х225 мм
    Вес сварочного аппарата 2,1 кг (включая батарею)

  • Комплект поставки SWIFT KR12

    № Наименование Количество
    1 Аппарат для сварки ленточных оптических волокон SWIFT KR12 1
    2 Аккумуляторная батарея 4700 мАч 1
    3 Адаптер питания от переменного тока/Зарядное устройство 1
    4 Кабель питания DC кабель 1
    5 Держатели волокон H7 серии, пара 1
    6 Скалыватель IL-CI-03RT 1
    7 Жесткий кейс для транспортировки Hard Case 1
    8 Лоток для охлаждения КДЗС CT-01 1
    9 Кабель USB 1
    10 Ручной термо стриппер IHS-12 (DC) 1
    11 Дозатор для спирта PP 1
    12 Коробка для ЗИП 1
    13 Запасные электроды El-28, пара 1
    14 Загрузчики КДЗС (держатель волокна), пара 1
    15 Руководство пользователя и ПО 1

    Дополнительная комплектация SWIFT KR12

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторная батарея 6000 мАч
    2 Аккумуляторная батарея 4700 мАч
    3 Сменное лезвие для скалывателя BI-07
    4 Сменные электроды для сварочного аппарата EI-28
    5 Рабочий пояс WB-01
    6 WK - система ремней - рабочий стол для сварочных аппаратов ILSINTECH
    7 Адаптер для питания от прикуривателя IL-K7-DC Charger
    8 Адаптер “Розетки для прикуривателя – крокодилы” ASP-1-01
    9 Держатель ленточного волокна SWIFT H7-4-10 для сварочных аппаратов KR
    10 Держатель ленточного волокна SWIFT H7-8-10 для сварочных аппаратов KR
    11 Держатель ленточного волокна SWIFT H7-12-10 для сварочных аппаратов KR
    12 Держатель волокна SWIFT H7-250-10 в буфере 250 мкм для сварочных аппаратов KR
    13 Держатель волокна SWIFT H7-900-10 в буфере 900 мкм для сварочных аппаратов KR
    14 Держатель волокна в буфере SWIFT H7-2.5-10 для сварочных аппаратов KR
    15 Держатель волокна INDOR SWIFT H7-IN-10 для сварочных аппаратов KR
    16 Держатель ленточного волокна SWIFT H7-2-10 для сварочных аппаратов KR
    17 Держатель ленточного волокна SWIFT H7-6-10 для сварочных аппаратов KR
    18 Держатель ленточного волокна SWIFT H7-10-10 для сварочных аппаратов KR
    19 Держатель Splice-On коннектора MPO/MTP типа для сварочных аппаратов KR
    20 Держатель волокна SWIFT KR7-12 для сварочных аппаратов KR
    21 Коробка для ЗИП IL-Multibox
    22 Дозатор для спирта FIS-F1007PL
    23 Кисть для чистки сварочного аппарата (большая) IL-BigBrush
    24 Кисть для чистки сварочного аппарата (малая) IL-SmallBrush
    25 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
    26 Набор для чистки сварочных аппаратов Chemtronics FSK1002E
