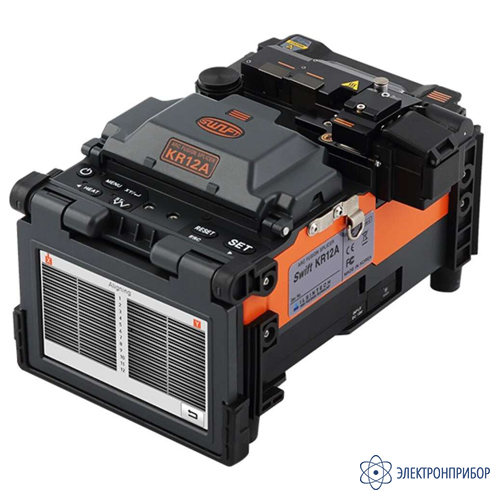

SWIFT KR12A — аппарат для сварки ленточных оптических волокон

Код товара: 79497

    • Гарантия

      2 года

    • Производитель

      ILSINTECH

    • Артикул

      SWIFT-KR12A

    Назначение аппарата для сварки ленточных оптических волокон SWIFT KR12A:

    SWIFT KR12A – аппарат для ВОЛС. Он предназначен для сращивания как единичных, так и ленточных оптических волокон (до 12-ти волокон в ленте). Рекомендован для монтажа оптических линий в центрах обработки данных (ЦОД) и структурированных кабельных системах (СКС).

    SWIFT KR12A выполнен в компактном корпусе, включающем в одном конструктиве сварочный аппарат, скалыватель, термостриппер, помпу для спирта и печь для термоусадки гильз. Такое исполнение позволяет быстро организовать рабочее место монтажника, или выполнять монтаж кабеля "на весу", используя систему ремней IL-Swift-F1-WK (опция).

    Мощная аккумуляторная батарея 6000 мАч (170 цикла), пыле-, влагоустойчивое исполнение и сенсорный экран также являются неоспоримыми преимуществами сварочного аппарата, которые позволяют достичь максимальной производительности в различных условиях работы.

    Как и SWIFT KR12, сварочный аппарат SWIFT KR12A способен оконечивать кабель с ленточным волокном путем приваривания к нему специальных высококачественных MPO/MTP коннекторов.

    Особенности аппарата для сварки ленточных оптических волокон SWIFT KR12A:

    • 5 функций в одном устройстве: удаление буферного слоя, чистка, скалывание волокна, сварка волокна, термоусадка КДЗС;
    • поддержка обслуживания через Internet;
    • обновление ПО через компьютер в автоматическом режиме;
    • наличие встроенной диагностики с детализацией результатов;
    • большая емкость аккумуляторной батареи 6000 мАч;
    • большой цветной сенсорный дисплей 5,0”;
    • подсветка рабочей зоны (светодиод на ветровой крышке);
    • устойчив к ударам, воздействию влаги и пыли;
    • возможность установки MPO splice-on коннекторов (держатели коннекторов заказываются отдельно);
    • интуитивно понятное меню.

  • Технические характеристики аппарата для сварки ленточных оптических волокон SWIFT KR12A:

    Параметр Значение
    Сварка оптических волокон
    Способ выравнивания волокон по фиксированной V-канавке Ribbon
    Тип свариваемых волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655)
    Количество одновременно свариваемых волокон единичные волокна (1 пара), ленточные волокна (2~12)
    Диаметр оболочки свариваемых волокон диаметр оболочки единичных волокон 125 мкм;
    ширина ленты ленточного волокна: 0,25 - 4 мм
    Диаметр буферного покрытия свариваемых волокон 250 мкм ~ 900 мкм
    Длина зачищенного волокна после скола 10 мм
    Количество программ сварки 300
    Потери на сварном соединении SM: 0.05дБ, MM: 0.02дБ, DS: 0.08дБ, NZDS: 0.08дБ
    Отражение от сварного соединения -60дБ
    Типичное время сварки одномодовых волокон (ITU-T G.652) 20 сек
    Определение ориентировочных потерь на соединении доступно
    Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
    Память результатов сварок

    последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)
    Ресурс электродов более 1 500 сварных соединений
    Тест на разрыв 2N (200 гр.), 4,4N (опция)
    Термоусадка
    Количество программ термоусадки 100
    Типичное время термоусадки 20 сек (пара единичных волокон, ленточные волокна, состоящие их 2-х волокон)
    50 сек (4 - 12 волокон в ленте)
    Допустимый размер используемой КДЗС 40 мм, 60 мм, микро КДЗС
    Термостриппер
    Количество программ 50
    Скалыватель
    Ресурс лезвия 2 000 циклов
    Отображение результатов
    Монитор сенсорный цветной, 5,0”
    Камеры 2 камеры типа CMOS
    Увеличение места сварки просмотр оси X/Y : 20X, MAX : 60X
    Защита монитора прозрачная пластиковая пластина с антибликовым покрытием
    Автоматический поворот экрана Ориентация экрана регулируется автоматически в соответствии с положением монитора
    Изображение волокна автоматически переворачивается в соответствии с положением монитора
    Питание
    Питание от сети адаптер 100~240В AC
    Аккумуляторная батарея литий-полимерная, 6000 мАч
    Дополнительное питание автомобильный прикуриватель (12 В) – опция
    Количество циклов сварка/термоусадка от заряда батареи 170 циклов с штатной батареей 6000 мАч
    Общие параметры
    Порты USB (miniUSB), разъем для питания от автомобильного прикуривателя 12 В
    Защита защита от ветра (до 15 м/сек);
    защита от падения на нижнюю сторону с высоты 76 см;
    защита от пыли IP52 (некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства);
    защита от влаги (вертикально капающая вода не нарушает работу устройства, если его отклонить от рабочего положения на угол до 15°)
    Условия эксплуатации высота от 0 до 5 000 м над уровнем моря;
    температура от -10 до +50°C;
    влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
    Условия хранения температура от -40 до +80°C;
    влажность от 0 до 95% без конденсации;
    температура длительного хранения с батареей от -20 до +30°C
    Габариты сварочного аппарата (ШхДхВ) 143х218х132 мм (включая защитные резиновые накладки)
    136х215х132 мм (не включая защитные резиновые накладки)
    Габариты кейса для переноски (ДхШхВ) 475х285х225 мм
    Вес сварочного аппарата 2,3 кг (включая батарею)

  • Комплект поставки SWIFT KR12A

    № Наименование Количество
    1 Аппарат для сварки ленточных оптических волокон SWIFT KR12A 1
    2 Аккумуляторная батарея 6000 мАч 1
    3 Адаптер питания от переменного тока/Зарядное устройство 1
    4 Кабель питания (DC кабель) 1
    5 Держатели волокон H7 серии, пара 1
    6 Скалыватель CN-03RT (закреплен в корпусе сварочного аппарата) 1
    7 Жесткий кейс для транспортировки Hard Case 1
    8 Лоток для охлаждения КДЗС CT-01 1
    9 Кабель USB 1
    10 Термо стриппер (закреплен в корпусе сварочного аппарата) 1
    11 Дозатор для спирта (закреплен в корпусе сварочного аппарата) 1
    12 Коробка для ЗИП 1
    13 Запасные электроды El-28, пара 1
    14 Загрузчики КДЗС (держатель волокна), пара 1
    15 Руководство пользователя и ПО 1

    Дополнительная комплектация SWIFT KR12A

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторная батарея 6000 мАч
    2 Сменное лезвие для скалывателя BI-07
    3 Сменные электроды для сварочного аппарата EI-28
    4 Рабочий пояс WB-01
    5 WK - система ремней - рабочий стол для сварочных аппаратов ILSINTECH
    6 Адаптер для питания от прикуривателя IL-K7-DC Charger
    7 Адаптер “Розетки для прикуривателя – крокодилы” ASP-1-01
    8 Держатель ленточного волокна SWIFT H7-4-10 для сварочных аппаратов KR
    9 Держатель ленточного волокна SWIFT H7-8-10 для сварочных аппаратов KR
    10 Держатель ленточного волокна SWIFT H7-12-10 для сварочных аппаратов KR
    11 Держатель волокна SWIFT H7-250-10 в буфере 250 мкм для сварочных аппаратов KR
    12 Держатель волокна SWIFT H7-900-10 в буфере 900 мкм для сварочных аппаратов KR
    13 Держатель волокна в буфере SWIFT H7-2.5-10 для сварочных аппаратов KR
    14 Держатель волокна  INDOR SWIFT H7-IN-10 для сварочных аппаратов KR
    15 Держатель ленточного волокна SWIFT H7-2-10 для сварочных аппаратов KR
    16 Держатель ленточного волокна SWIFT H7-6-10 для сварочных аппаратов KR
    17 Держатель ленточного волокна SWIFT H7-10-10 для сварочных аппаратов KR
    18 Держатель Splice-On коннектора MPO/MTP типа для сварочных аппаратов KR
    19 Держатель волокна SWIFT KR7-12 для сварочных аппаратов KR
    20 Коробка для ЗИП IL-Multibox
    21 Дозатор для спирта FIS-F1007PL
    22 Кисть для чистки сварочного аппарата (большая) IL-BigBrush
    23 Кисть для чистки сварочного аппарата (малая) IL-SmallBrush
    24 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
    25 Набор для чистки сварочных аппаратов Chemtronics FSK1002E
