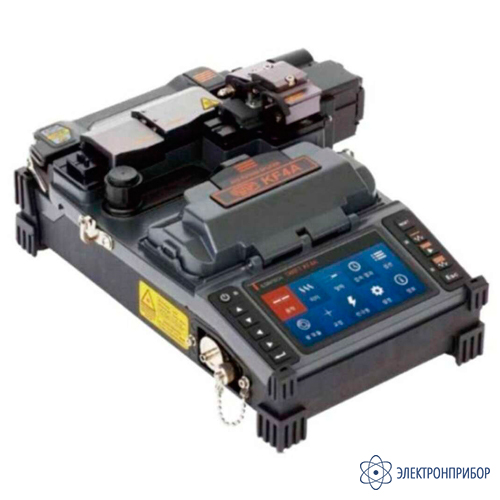

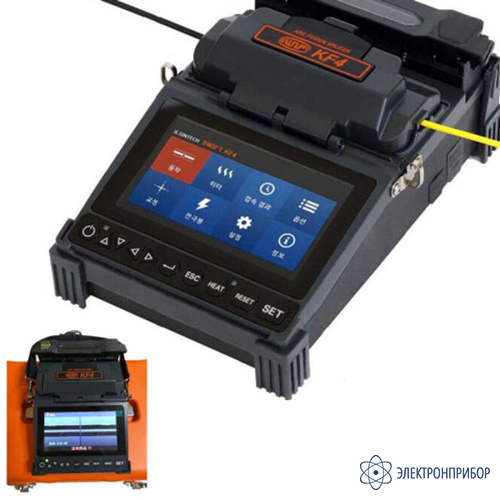

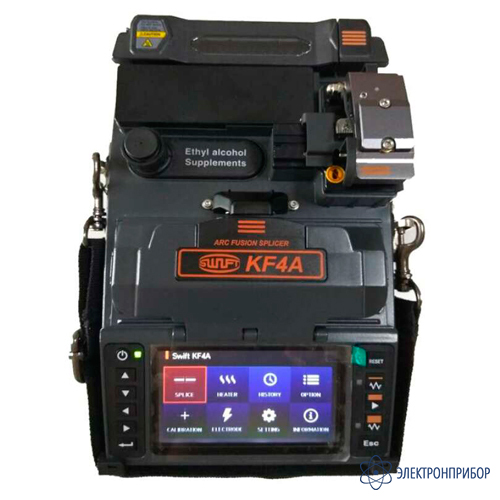

SWIFT KF4A — сварочный аппарат оптических волокон

Код товара: 79501
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      ILSINTECH

    • Артикул

      SWIFT-KF4A

    Назначение сварочного аппарата оптических волокон SWIFT KF4A:

    SWIFT KF4A - многофункциональный сварочный аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна. Кроме сварки оптических волокон, аппарат имеет средства для их “прозвонки” и измерения оптической мощности.

    SWIFT KF4A компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика (опция).

    Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4A способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.

    Особенности сварочного аппарата оптических волокон SWIFT KF4A:

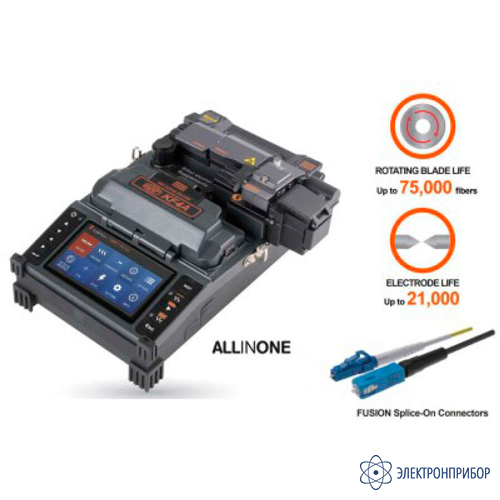

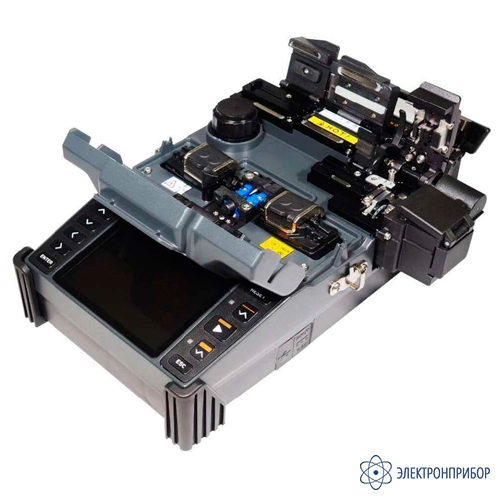

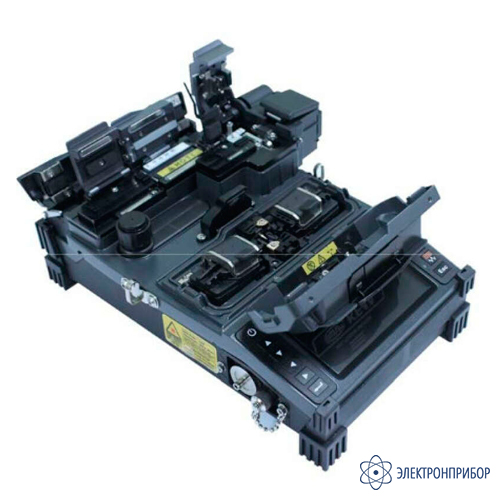

    • 5 инструментов для сращивания оптических волокон в одном корпусе: сварочный аппарат, скалыватель, термостриппер, помпа для спирта, печь для термоусадки гильз;
    • высокая точность сведения волокон по активной V-канавке;
    • автоматическая подстраиваемая к условиям окружающей среды и износу электродов в режиме реального времени калибровка электродов;
    • повышенный ресурс электродов: 38 000 сварных соединений;
    • повышенный ресурс лезвия скалывателя: 75 000 сколов (с автоматическим поворотом после каждого скола);
    • измеритель оптической мощности, визуализатор повреждений (опция PCT/KR2013/001243, приобретается отдельно);
    • обновление ПО через Internet посредством ПО DataSync;
    • ударо защищенный корпус (защита с 5-ти сторон от падения с высоты 76 см);
    • влагозащита IPx2; пылезащита IP5x;
    • поддержка технологии подваривания коннекторов Splice-On.

  • Технические характеристики сварочного аппарата оптических волокон SWIFT KF4A:

    Параметр Значение
    Сварка
    Способ выравнивания волокон IPAAS (активная V-канавка)
    Калибровка дуги автоматически
    Типы волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3)
    Количество одновременно свариваемых волокон одно
    Диаметр свариваемых волокон 125 мкм
    Диаметр буфферного покрытия свариваемых волокон 150 мкм – 3 мм
    Количество программ сварки 300 штук
    Определение потерь на сварке доступно
    Средние потери на сварном соединении SM: 0,03дБ, MM: 0,01дБ, DS:0,05дБ, NZDS: 0,05дБ
    Коэффициент отражения от сварного соединения > -60 дБ
    Типичное время сварки SM волокна 7 сек
    Длина зачищенного волокна после скола 5 – 16 мм
    Сохранение результатов сварки результатов сварки: до 10 000
    Механический тест на прочность 1.96N – 2,25N (196 – 225г)
    Цикл жизни электродов 38 000 сварок
    Ресурс лезвия для скалывателя 75 000 сколов
    Термоусадка
    Количество программ термоусадки 100 штук
    Типичное время термоусадки 13 сек (для КДЗС 60 мм)
    Применяемые типы КДЗС 60 мм, 40 мм, 32 мм, 28 мм
    Отображение результатов
    Камеры 2 CMOS камеры, цветной LCD дисплей 3,5”
    Увеличение места сварки X/Y 110X; MAX: 220X
    Питание
    Аккумулятор Li-ion аккумуляторная батарея, 14,8В, 3400мАч
    Адаптер для зарядки батареи от сети переменного тока 100 ~ 240V AC
    Количество циклов сварка/термоусадка от одного заряда батарей 200 циклов
    Дополнительные функции
    Источник красного света опционально может быть вмонтирован в корпус сварочного аппарата
    Измеритель оптической мощности опционально может быть вмонтирован в корпус сварочного аппарата
    Термостриппер вмонтирован в корпус сварочного аппарата
    Прецизионный скалыватель вмонтирован в корпус сварочного аппарата. Ресурс лезвия: 75 000 сколов
    Помпа для спирта вмонтирован в корпус сварочного аппарата
    Общие параметры
    Внешние интерфейсы USB
    Защита корпуса ветер: до 15 м/сек, пыль, вода, удар
    Рабочая высота над уровнем моря 0 ~ 5000 м
    Рабочая температура от -10 до 50°C, при влажности до 95%
    Влажность 0~95% без конденсации
    Температура хранения от -40 до 80°С
    Габариты 132 х 212 х 73 мм (без защитных накладок)
    Вес (с батареями) 1,5 кг

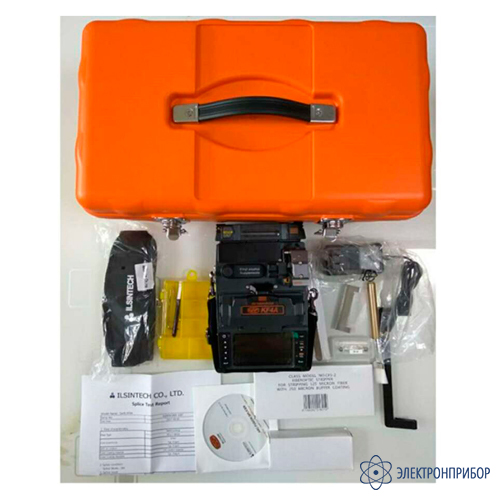

  • Комплект поставки SWIFT KF4A

    № Наименование Количество
    1 Сварочный аппарат SWIFT KF4A в комплекте со скалывателем, термостриппером и другим 1
    2 Аккумуляторная батарея IL-KF-3400 1
    3 Адаптер питания FT17015000 1
    4 Универсальные держатели волокон (установлены в сварочном аппарате), пара 1
    5 USB кабель 1

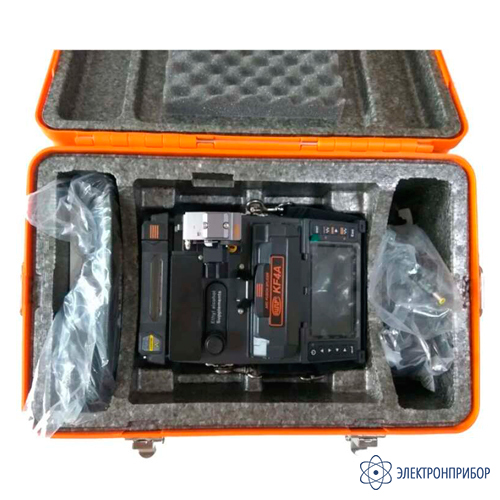

    6 Кейс для транспортировки HC-11 (hard case) 1
    7 Лоток для приема горячих КДЗС CT-01 (40 мм) 1
    8 CD диск с руководством по эксплуатации и ПО 1

    Дополнительная комплектация SWIFT KF4A

    (Поставляется за отдельную плату)

    № Наименование
    1 Дополнительный оптический модуль (измеритель оптической мощности и визуализатор повреждений IL-Module-OPM-VFL)
    2 Аккумуляторная батарея KF-3400
    3 Сменное лезвие для скалывателя BI-05
    4 Сменные электроды для сварочного аппарата IL-EI-24
    5 Адаптер питания от прикуривателя IL-K7-DC Charger
    6 Зажим для печки IL-SC-01
    7 Рабочий стол (система ремней) WK
    8 Мягкая сумка для транспортировки ILST-SS03(L) (Soft Case)
    9 Держатель волокна в буфере 250 мкм для сварочных аппаратов Ilsintech серии S HS-250
    10 Держатель волокна в плотном буфере 900 мкм для сварочных аппаратов Ilsintech серии S HS-900
    11 Держатель волокна в плавающем буфере 900 мкм для сварочных аппаратов Ilsintech серии S LS-900
    12 Держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S и K HS-2.5
    13 Держатель дроп-кабеля (INDOR) для сварочных аппаратов Ilsintech серии S HS-IN
    14 Держатель коннектора SC/FC для сварочных аппаратов Ilsintech серии HF4 HF4-SC/FC
    15 Держатель коннектора ST для сварочных аппаратов Ilsintech серии HF4 HF4-ST
    16 Держатель коннектора LC для сварочных аппаратов Ilsintech серии HF4 HF4-LC
    17 Подвариваемые Splice-On коннекторы
    18 КДЗС kdzs-45
    19 Ручной стриппер PT-1162
    20 Коробка для ЗИП IL-Multibox
    21 Кисть для чистки сварочного аппарата (большая) IL-BigBrush
    22 Кисть для чистки сварочного аппарата (малая) IL-SmallBrush
    23 Пинцет Ilsintech для работы с оптическим волокном IL-Tweezer
    24 Набор для чистки GT-CFK1003
